木工旋风除尘器的组成及内部气流：

1-筒体；2-锥体；3-进气管；4-排气管；5-排灰口；6-外旋流；7-内旋流；8-二次流；9-回流区。 　　木工旋风除尘器 自进气管流入的另一小部分气体则向除尘器顶盖流动，然后沿排气管外侧向下流动。当到达排气管下端时，即反转向上、随上升的内旋气流一同从排气管排出。分散在这一部分气流中的粉尘粒子也随同被带走。

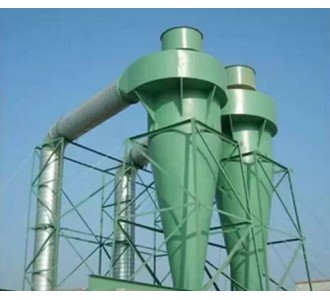

木工旋风除尘器结构：

木工除尘器结构简单、紧凑、钢耗量低，对比重较轻的纤维性粉尘，如锯屑、刨花、石棉粉末、烟草等有较高的捕集能力。 木工旋风除尘器为了满足越来越严格的劳动保护、环境保护及产品加工精度的要求，木工制造企业对生产过程中产生的粉尘必须进行有效的处理。木工制造业生产过程中产生的大量微尘和锯屑粉尘，不仅会粘附在设备和工件表面影响加工质量，造成工件报废或设备出现经常性故障，而且污染了作业环境，导致矽肺病。因此车间必须进行有效的通风换气，及时排走产生的粉尘，并对含尘空气进行净化，以保持设备和工件表面的干净。

木工旋风除尘器除尘效率：

木工旋风除尘器衡量木器厂旋风布袋组合式除尘器性能最基本的参数，它表示木器厂旋风布袋组合式除尘器处理气流中粉尘的能力，它与滤料运行状态有关，并受粉尘性质、滤料种类、阻力、粉尘层厚度，过滤风速及清灰方式等诸多因素影响。 木工旋风除尘器一般清洁滤料的除尘效率最低，积尘后滤料的除尘效率最高，清灰后滤料的除尘效率又有所降低。可见袋式除尘器起主要过滤作用的是滤料表面的粉尘层，滤料仅起形成粉尘初层和支撑骨架的作用。所以清灰时，应保留粉尘初层，避免引起除尘效率的下降。 木工旋风除尘器的压力损失比除尘效率具有更重要的技术经济意义，它不但决定着能量消耗，而且决定着旋风除尘器的除尘效率及清灰周期等。它与除尘器的结构、滤科种类、粉尘性质及粉尘层特性、清灰方式、气体温度、湿度、粘度等因素均有关系。 木工旋风除尘器压力损失与过滤风速的关系：随着过滤风速的增大，阻力呈上升趋势。当阻力达到预定值时，就需要对其进行清灰处理。清灰后其阻力只能降到清灰前的20－80%。清灰时，除尘布袋的压力损失有所下降并不说明清灰已经彻底结束，此时如果继续滤尘，压力损失就会急剧上升，粉尘负荷与压力损失的清灰特性有些明显的联系。 　　一般情况下，滤袋的压力损失在安装后增加较快，但在一个月内可趋于稳定，以后虽然不断增加，但增长的比较缓慢，多数近似为定值。
