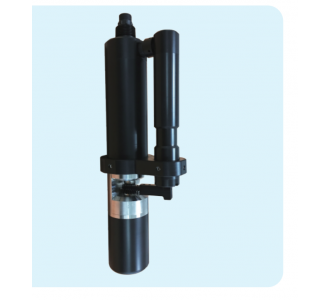

一、 工作原理
蓝绿藻传感器是利用蓝藻在光谱中有吸收峰和发射峰这一特性，在蓝藻的光谱吸收峰发射单色光照射到水中，水中的蓝藻吸收单色光的能量，释放出另外一种波长发射峰的单色光，蓝藻发射的光强与水中蓝藻的含量成正比。该传感器安装简单使用方便。
l 监测海洋港湾等微藻类浓度
l 监测江，湖水水库等绿藻，蓝藻类
l 监测海水养殖场红藻类
l 进行上水原原水的叶绿素早期检测，可以减少过滤器和处理工程的经费
l 绿藻类培养设备的处理工程中测定绿藻类浓度
二、 技术性能和规格
1. 技术参数
|
规格 |
详细信息 |
|
尺寸 |
直径37mm×长度220mm |
|
重量 |
0.8KG |
|
主要材料 |
机身：SUS316L + PVC； O型环：氟橡胶； 线缆：PVC |
|
防水等级 |
IP68/NEMA6P |
|
测量范围 |
100—300,000cells/mL |
|
测量精度 |
1ppb若丹明WT染料的信号水平对应值的±5% |
|
压力范围 |
≤0.4MPa |
|
测量温度 |
0到45℃ |
|
校准 |
偏差量校准、斜率校准 |
|
电缆长度 |
标配10米电缆，可延长至100米 |
|
条件要求 |
水中蓝绿藻分布很不均匀，建议多点监测；水质浊度低于50NTU。 |
|
存储温度 |
-15～65℃ |
2. 尺寸
3. 安全信息
请在拆开本设备包装、安装或使用本设备前，完整阅读本手册。否则可能会对操作者造成人身伤害，或对设备造成损坏。
警告标签
请阅读贴在仪器上的所有标签和印记，并遵照这些安全标签的指示操作，否则可能造成人身伤害或仪器损坏。
本符号出现在仪器中，则表示参考说明书中的操作或安全信息。
此标志表示存在触电或电击致死的风险。
请完整阅读本手册。尤其要注意一些注意事项、警告等。要确保本设备所提供的防护措施不受破坏。
三、 安装和电气连接
1. 安装
传感器的具体的安装步骤如下：
将8（安装板）用1（M8U型卡箍）固定在传感器安装位置的池边栏杆上；
将9（转接头）与2（DN40）PVC管用胶水连接，并将传感器电缆线穿过PVC管，传感器旋入9（转接头)，并做好防水处理。
将2（DN40管），通过4（DN42U型管夹）固定于8（安装板）上，如图2。
|
1- M8U型卡箍（DN60） |
2- DN40管 |
|
3- 内六角螺栓M6*120 |
4- DN42U型管夹 |
|
5- M8垫片（8*16*1） |
6- M8垫片（8*24*2） |
|
7- M8弹簧垫片 |
8- 安装板 |
|
9 -转接头（螺纹转直通） |
|
2. 电气连接
l 棕色线---电源(+12VDC)
l 黑色线---地线(AGND)
l 蓝色线---485数据_A(485_A)
l 白色线---485数据_B(485_B)
完成接线后，应仔细检查，避免通电前的错误连接。
线缆规格说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，线缆具有一定的防腐蚀能力。线缆外径Φ6 mm，所有接口均已做防水处理。
四、 界面与操作
1. 用户界面
传感器采用RS485转USB连接到电脑将随机光盘中的软件Modbus Poll安装到上位机上，双击执行Mbpoll.exe按照提示安装，即可进入用户界面。
如果用户是第一次使用，需要先进行注册。点击菜单栏上的Connection 选择下拉栏中的第一行Connection Setup 会显示注册的对话框。如下图所示。将附带的注册码复制到 Rsgistration Key然后点击“OK”即可完成注册。
2. 参数设置
A. 点击菜单栏上面的Setup，选择Read/Write Definition，然后按照下图的参数设置，点击OK。
注：默认初次使用的从机地址(Slave ID)为10，当从机地址更改后，就以新的地址通信，并且下次再次连接的从机地址也为最近更改的地址。
B. 点击菜单栏上面的Connection，选择下拉菜单中的第一行Connection setup，按照下图进行设置，点击OK。
注：Port 根据连接的端口号设置。
提示：如果传感器已按说明连接，而软件Display status处出现No Connection表示尚未连接好，卸下并更换USB连接端口或者检查 USB转RS485转换器等，重复上述操作直至传感器连接成功。
五、 维护和保养
1. 常见问题
|
错误 |
可能的原因 |
解决方法 |
|
读数不稳定 |
连接错误 |
重新连接控制器和电缆 |
|
电缆故障 |
请联系我们 |
|
|
测量值过高、过低或数值持续不稳定 |
传感器视窗被外物附着 |
清洗传感器视窗表面 |
2. 传感器的校准
蓝绿藻传感器在出厂前已经经过校准，视现场情况选择性校准。
在出现下列情况时对传感器进行校正：
a.参数测量与已知的校正标准值不一致时。
b.更换元器件时。
某些系统元件易受时间、使用和环境的影响。为确保仪器的精度，建议在标准条件下进行系统的常规测试。
蓝绿藻采用2点校准的方法进行校准：零点校准和水样校准（注：要先进行零点校准，再进行水样校准）。
1
2
2.1 零点校准
A. 将传感器放在蒸馏水中，待测量数据稳定后，双击“设置标志位”右边的数据框，将Value设置为161，如下图所示，然后选择“Send”。
B. 双击零点校准标志位右边的数据框，将对应Value设置为0，如下图所示，点击Send确定，等待校准完成即可。
2.2 水样校准
水样校准与零点校准的步骤基本一致，水样中蓝绿藻的值由实验室测出。对于水样校准我们需要已知蓝绿藻的标准水样。
通常有两种标准水样可以使用：
①已知蓝绿藻含量的浮游植物水样；
②罗丹明B染色剂溶液，一般进行4个浓度的校准（0.03mg/L、0.3mg/L、3mg/L以及30mg/L）。4个浓度的校准步骤一样，下面我们以0.03mg/L罗丹明B染色剂溶液为例。
校准步骤如下：
l 用无尘布擦干传感器探头，将探头放入水样或者罗丹明溶液中。探头至少要浸入液面2cm以下，且镜面不应有气泡。
l 当读数稳定后，双击“设置标志位”右边的数据框，将对应Value设置为181，点击Send确定如下图所示。
l 双击非零点处，数据按照下图进行修改，Value设置为蓝绿藻值（如4000 cells/ml），点击Send确定。如下图。等待校准完成即可。
注：如果是使用方法A已知蓝绿藻含量的浮游植物水样校准则在Value处输入蓝绿藻值即可；
如果是使用方法B 0.03mg/L罗丹明B染色剂溶液对应2000 cells/ml，然后在Value处输入2000即可。0.3mg/L对应的是20000 cells/ml，其他浓度以此类推。
2.3 溶液配制
A. 准确称取0.300g 的罗丹明B固体并定量转移到1000mL 的容量瓶中，用纯水(蒸馏水或去离子水)溶解固体，然后用去离子水或蒸馏水将容量瓶中的溶液稀释至刻度，摇匀备用。这个罗丹明B溶液浓度为300mg/L。
B. 准确量取上述配制的溶液1.0mL到一个10mL的容量瓶中，然后用纯水将容量瓶中的溶液稀释至刻度。将溶液混合均匀，配制的溶液浓度即为30mg/L罗丹明B溶液。
C. 按照上述的稀释方法，将罗丹明B溶液分别稀释成3mg/L、0.3mg/L以及0.03mg/L浓度的溶液。
D. 浓缩标准溶液必须装在深色的玻璃瓶中保存于冰箱，防止分解。按上述步骤配制的稀释标准溶液必须在配制后的24小时内使用。
六、 质量和服务
1. 质量保证
l 质检部门有规范的检验规程，具备先进完善的检测设备和手段，并严格按照规程检验，对产品做72小时老化实验、稳定性实验，不让一支不合格产品出厂。
l 收货方对不合格率达到2%的产品批次直接退回，所有产生的费用由供货方承担。考量标准参考供货方提供的产品说明。
l 保证货源数量和出货速度。
2. 配件和备件
此产品包括：
l 传感器1支
l 说明书1份
l 合格证1张
