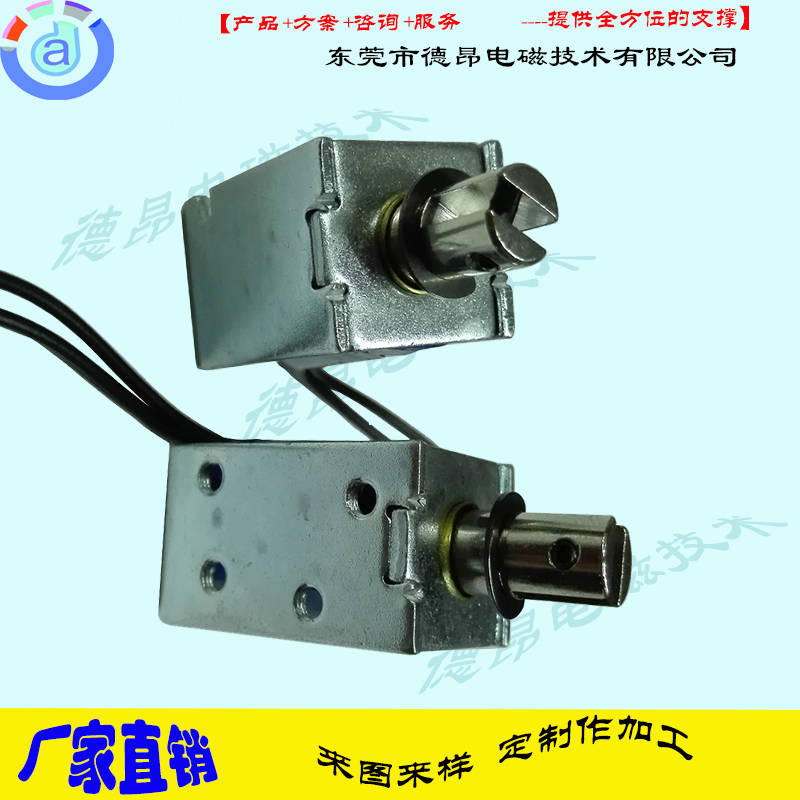

DU0730框架电磁铁简介

产品应用：  DU0730框架式电磁铁主要应用在各类自动货机、电动玩具、小家电等行业上面。

此款产品属于窄型0730系列，可采用导线/PIN针两种出线模式。

外形尺寸：      14*16*30mm;

工作电压：      DC3V-220V

工作行程：      7mm以内

工作频率：      自定

工作样式：      L型为拉式/S型为推式

负载连接：      外形可根据需要进行加工

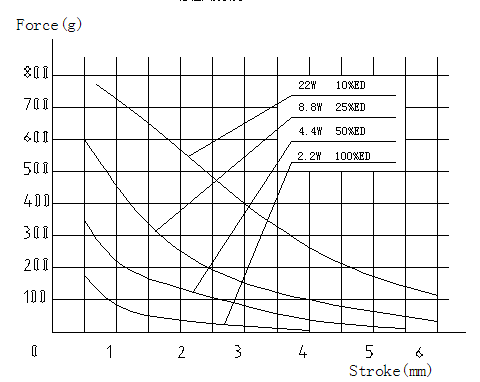

力量曲线：

    1.型号:

德昂    DU0730框架电磁铁

技术参数以我司型号DU0730S-09A09为例

2.标准测试条件(TEST)：

2.1 环境温度(temperature range):—5℃～+55℃

2.2 相对湿度(relative humidity):5%～95%RH

2.3 额定电压(rated voltage):DC9V

2.4 功耗(wattage)：

 9W(DC9V,R=9Ω±10%)

3.  外观(facies):沒有损伤、破裂、生锈 、表面污点

4.  电气特性(ELECTRICAL)

4.1 使用电压(working voltage):DC9V±10%

4.2 吸引力：

    3mm     >150gf

4.3 绝缘电阻(insulation resistance):线圈和框架间100MΩ(DC500V 常规温度/湿度)

4.4 耐电压(high voltage ):线圈和框架间AC1000V(50/60Hz)1Mi(线圈和外壳之间)

5.0 寿命(biometry):正常使用状态下50万次以上

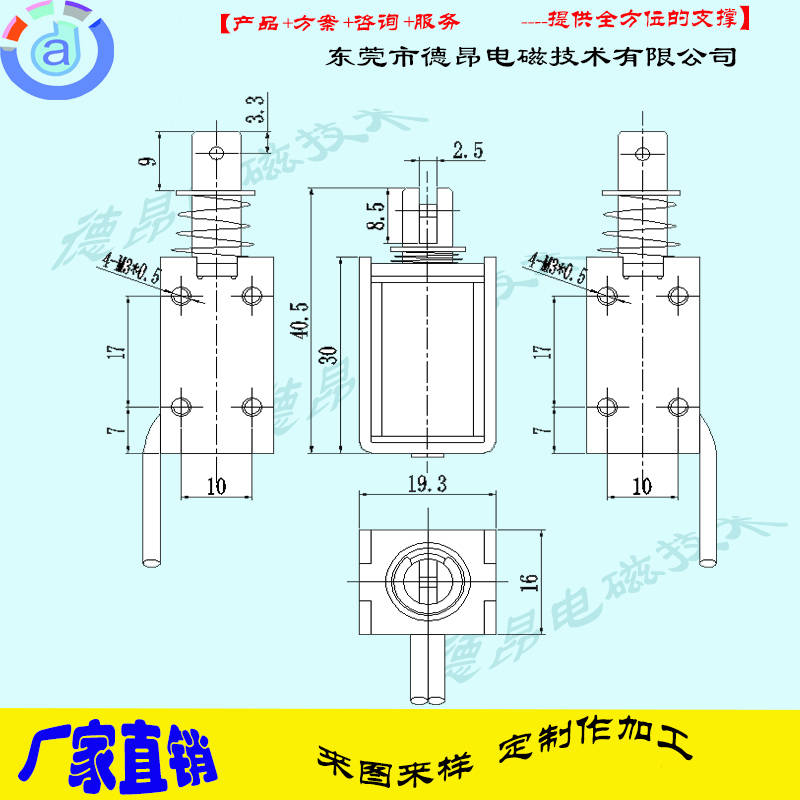

德昂生产的DU0730S-09A09电磁铁尺寸：
