此类框架电磁铁结构最简单，易于安装，性能可靠，成本低廉，通过某些部位的优化设计，可以显著的提高电磁吸引力和寿命以及精度，因而在自动化领域得到了最为广泛的应用

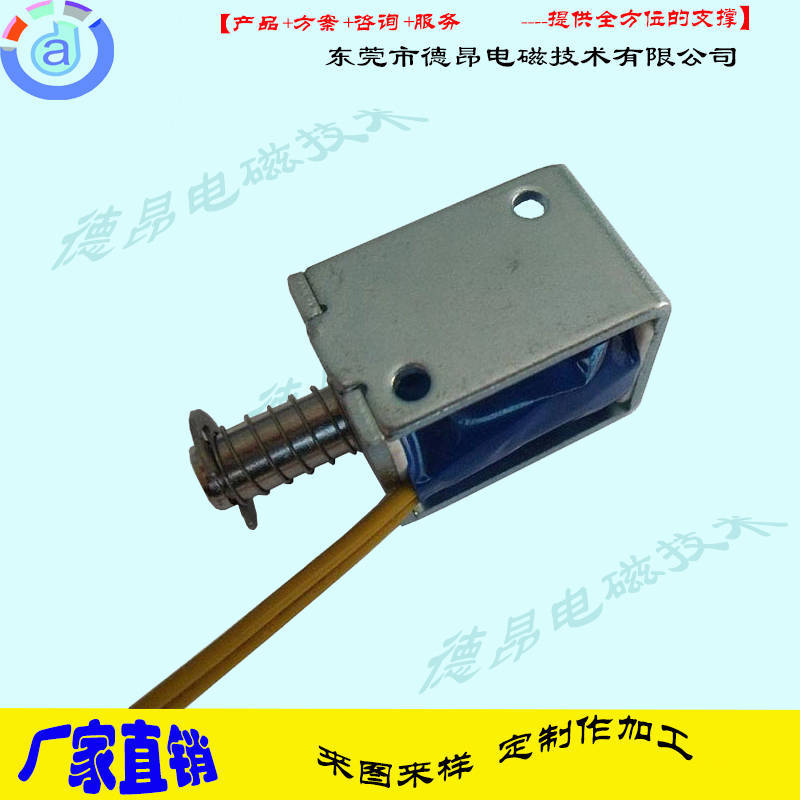

DU0520L/S框架推拉电磁铁简介

外形尺寸：      13*16*20

工作电压：      DC3V-48V

工作行程：      6mm以内

工作频率：      自定

工作样式：      L型为拉式/S型为推式

负载连接：      外形可根据需要进行加工

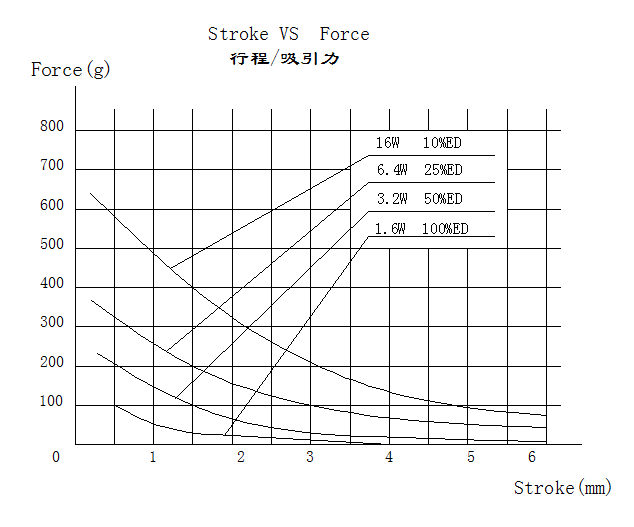

力量曲线 ：

1.型号:

   德昂    DU0520框架电磁铁

技术参数以我司型号DU0520S-12A45为例

2.标准测试条件(TEST)：

2.1 环境温度(temperature range):—5℃～+55℃

2.2 相对湿度(relative humidity):5%～95%RH

2.3 额定电压(rated voltage):DC12V

2.4 功耗(wattage)：

     3.2W(DC12V,R=45Ω±10%)

3.  外观(facies):沒有损伤、破裂、生锈 、表面污点

4.  电气特性(ELECTRICAL)

4.1 使用电压(working voltage):DC12V±10%

4.2 吸引力：

     5mm     >50gf

4.3 绝缘电阻(insulation resistance):线圈和框架间100MΩ(DC500V 常规温度/湿度)

4.4 耐电压(high voltage ):线圈和框架间AC1000V(50/60Hz)1Mi(线圈和外壳之间)

5.0 寿命(biometry):正常使用状态下50万次以上

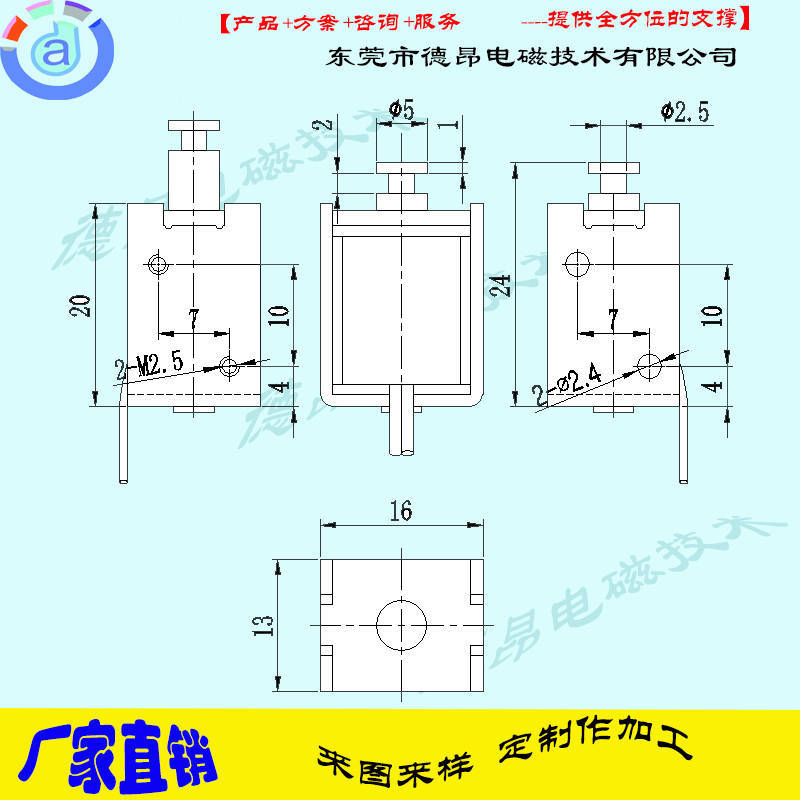

DU0520S-12A45推式电磁铁系列尺寸：
