此类框架电磁铁结构最简单，易于安装，性能可靠，成本低廉，通过某些部位的优化设计，可以显著的提高电磁吸引力和寿命以及精度，因而在自动化领域得到了最为广泛的应用

DU0420框架电磁铁简介

外形尺寸：      10*12*20.5

工作电压：      DC3V-48V

工作行程：      6mm以内

工作频率：      自定

工作样式：      L型为拉式/S型为推式

负载连接：      外形可根据需要进行加工

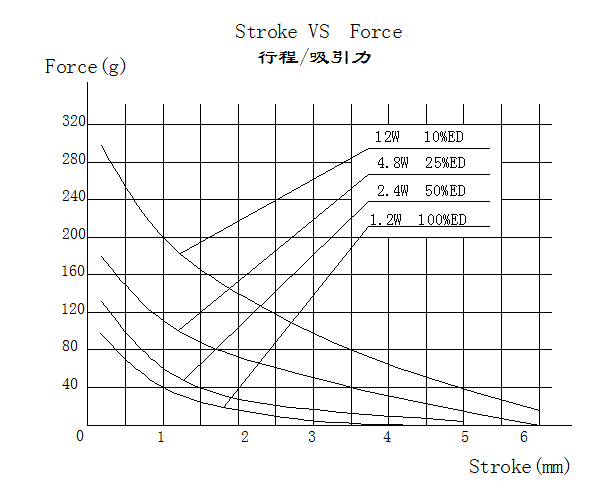

行程/力量：

温馨提示：此款产品一般采用M2的安装螺纹，由于轭铁单边厚度T=1.0mm，且线圈与轭铁之间的气隙比较小，因而在装配过程中请注意螺丝的长短与力度！

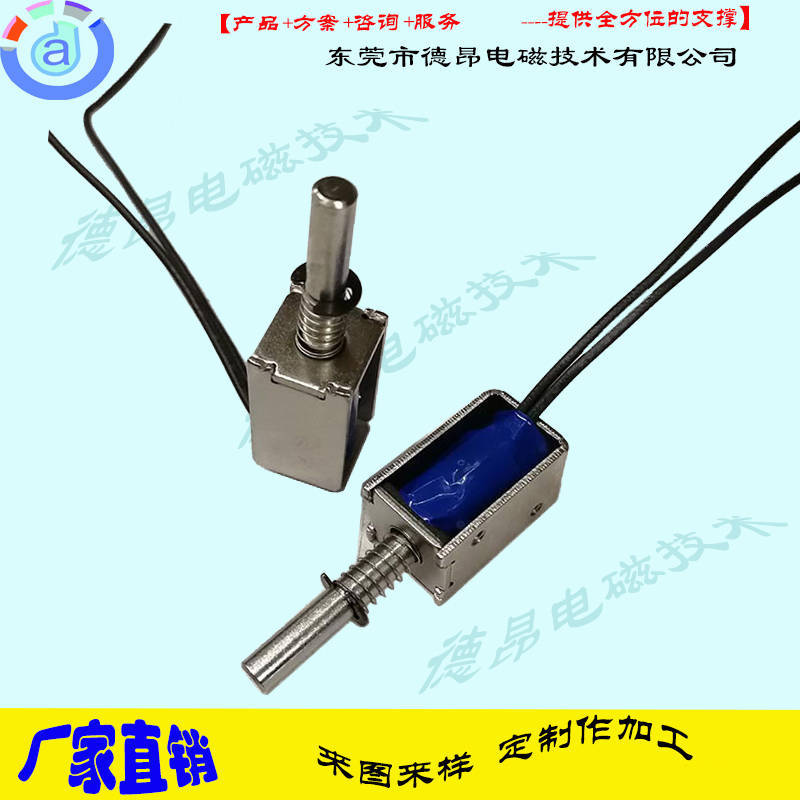

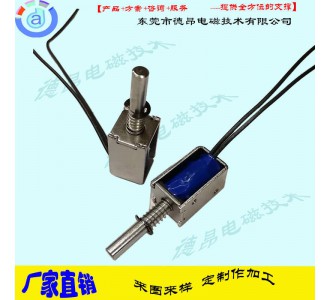

DU0420L框架拉式电磁铁实拍图：

1.型号:

   德昂    DU0420L/S框架电磁铁

技术参数以我司型号DU0420L-03A06为例

2.标准测试条件(TEST)：

2.1 环境温度(temperature range):—5℃～+55℃

2.2 相对湿度(relative humidity):5%～95%RH

2.3 额定电压(rated voltage):DC03V

2.4 功耗(wattage)：

     1.5W(DC3V,R=6Ω±10%)

3.  外观(facies):沒有损伤、破裂、生锈 、表面污点

4.  电气特性(ELECTRICAL)

4.1 使用电压(working voltage):DC12V±10%

4.2 吸引力：

     3mm     >20gf

4.3 绝缘电阻(insulation resistance):线圈和框架间100MΩ(DC500V 常规温度/湿度)

4.4 耐电压(high voltage ):线圈和框架间AC1000V(50/60Hz)1Mi(线圈和外壳之间)

5.0 寿命(biometry):正常使用状态下50万次以上

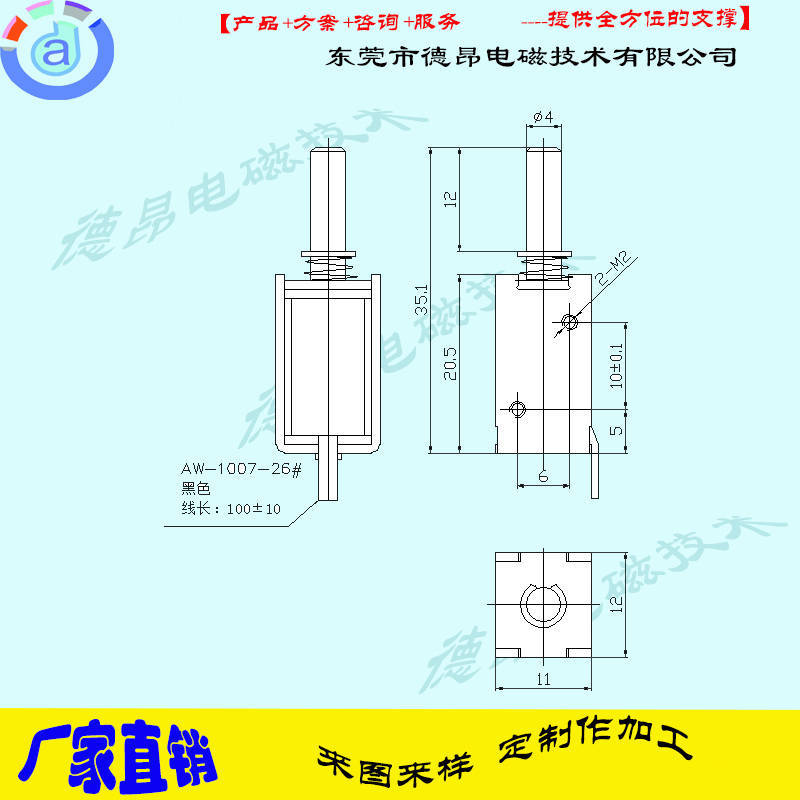

德昂电磁所生产的DU0420L-03A06框架电磁铁产品尺寸图纸：
