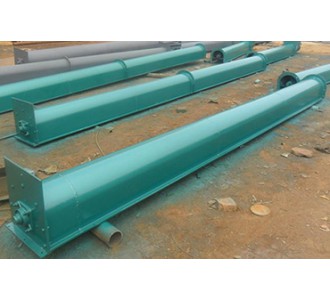

水冷/耐高温螺旋输送机包括进料单元、出料单元、筒体、冷却单元、驱动单元和支撑单元，进料单元和出料单元分别设置于所述筒体的两端，驱动单元使筒体围绕其中心对称轴回转，支撑单元支撑筒体，所述筒体包括外筒体和内筒体，靠近进料单元的外筒体外周设置有   长度的夹套，所述冷却单元包括设置于出料单元中心部位的进水管、设置于内筒体中并与进水管相连通的空心螺旋叶片、设置于进料单元中心部位并与所述空心螺旋叶片相连通的出水管以及设置于所述   长度的夹套中的空心折流板或   空心螺旋叶片。

水冷/耐高温螺旋输送机技术要求

1、冷却方式：循环水冷却，

2、冷却系统：内部冷却（旋转轴）、外部冷却（夹套），

3、循环冷却水走向：从半焦螺旋出口端进入，半焦螺旋入口端流出，

4、材质：与物料接触部分为304不锈钢（轴直径159mm,叶片厚度10mm，螺旋套管径377mm,厚度8mm），外夹套材质：Q235，管径460mm、壁厚10mm,

5、螺旋轴和叶片   经过调直及热处理，

6、螺旋套管长度不能大于：7000mm,

7、雾化喷嘴（材质304）：在输送螺旋出口端，螺旋叶片上部开始安装，依 次往输送螺旋入口端每隔200mm安装一个，共安装三个雾化喷嘴，可单独调控水量，也可单独简易拆卸便于清理喷嘴，

8、螺旋轴驱动方式：连接轴驱动，配备变频调速电机（需注明电机功率），

9、要求：输送量每小时大于6m³，输送物料进入螺旋入口时温度为450℃， 出料时温度需降至100℃以内。
