SIMATIC IPC347E

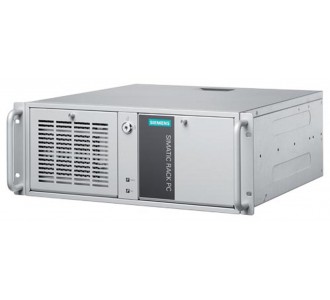

SIMATIC IPC347E 是一款具有 19" 机架设计的工业 PC (4 U)。
能够提供：
• 最优价格
• 高性能
• Intel Core i 技术
Benefits
系统性能与灵活性，例如，适用于可视化任务
• 例如，采用第四代 Intel Core I 处理器的 PC 技术
• 存储器和图形控制器集成在处理器中，用于实现较高的存储器和图形性能
• 性能极高（例如，Intel H81 芯片组，采用双通道技术的 DDR3 1600 内存）
• 由于采用了集成接口和 7 个插槽（PCI 和 PCI-Express），具有高度的灵活性和可扩展性
• 容量为 500 GB 的硬盘
工业兼容性
• 不同的产品设计
• 即使在高达 40 °C 的环境温度下，处理器仍可保持最高性能
• 通过过压通风实现防尘
• 全金属外壳具有高电磁兼容性，可以用于工业环境
系统可用性与投资保护
• 通过全球市场认证（例如 CE, cULus）
• 支持传统接口 (PS/2, COM, VGA)
• 至少一年半的供货时间；备件供货时间大约 3 年
• 使用 SIMATIC 组件进行了系统测试
• 全球服务与支持
Area of application
SIMATIC IPC347E 提供了一个低成本的 19 英寸机架式 PC 平台，适合以下 IT 应用：
• 可视化应用
• 数据捕捉和管理
• 数据存储
• 低成本人机界面应用
SIMATIC IPC347E 通过 CE 认证，可用在工业领域。
SIMATIC IPC347E 可与 WinCC flexible、WinCC RT Advanced 或 Professional 或 WinCC 一起，作为 SIMATIC HMI 软件包订购，价格较低。
Design
基本设计
• 嵌入式全金属 19 英寸外壳 (4 U)，具有较高电磁兼容性和机械坚固性；外部喷漆
• 伸缩导轨安装准备
• 可水平安装
• 可闭锁式前门，可对前部插拔介质、操作员控制件（复位、电源）、USB 接口、前部风扇和防尘滤网授权操作
• 板卡固定器保证了 PC 模块的安全运输（抗震动和撞击）
• 通过带过滤器的过压通风装置实现防尘
• 具有 4 个插槽，用于安装驱动
o 前面：3 x 5.25"
o 内部：1 x 3.5"
• 内置 Intel HD 显卡 / Intel HD 4600 显卡（集成在处理器中），最高分辨率 1920 x 1200 像素，60Hz，32 位色彩
• 接口：
o 2 个千兆以太网接口 (RJ45)
o 5 个 USB 2.0 端口：2 个位于前面，2 个位于后面；1 个内置
o 2 个 USB 3.0 端口：位于后面
o 1 x DVI-D, 1 x VGA, 2 x COM, 2 x PS/2
o 音频接口：线路 I/O、Mic 输入
• 7 个扩展用空余插槽(全部为长插槽)：
o 4 x PCI
o 1 x PCI-Express x16
o 1 x PCI-Express x8（双通道）
o 1 x PCI-Express x1
• 电源：
o AC (100 ... 240 V, 50 ... 60 Hz)
设计类型
IPC347E 仅以 5 种固定配置现货供应：
配置 1 配置 2 配置 3 配置 4 配置 5
订货号 6AG4012-1AA10-0XX0 6AG4012-1AA21-0XX0 6AG4012-1CA21-0XX0 6AG4012-1CA21-0BX0 6AG4012-1AA21-0BX0
芯片组 H81
处理器 Intel Pentium Dual Core G3420 Intel Core i5-4570S Intel Pentium Dual Core G3420
RAM 2 GB 4 GB
硬盘 500 GB
ODD - DVD±RW
操作系统 - Windows 7 Ultimate，64 位，SP1，多语言版
