【主体尺寸】

轭铁：  直径13*高度22mm

安装方式：螺纹

【工作样式】

吸合式。

【参考参数】

工作电压：      DC3V-48V

工作行程：      0mm

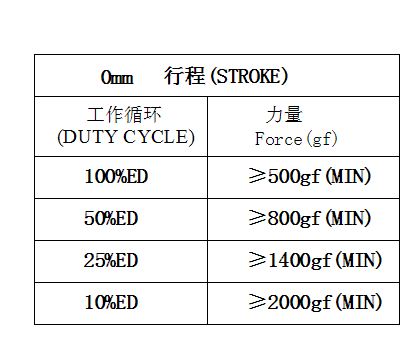

功率与力量：

工作频率：     100%~10%ED

安装方式：     M3螺纹（1个）

DX1322吸盘电磁铁请参考图下：

1.型号:

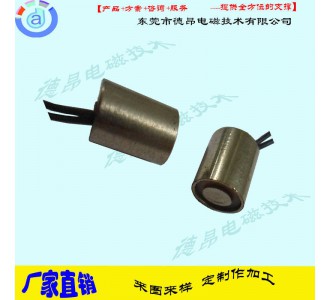

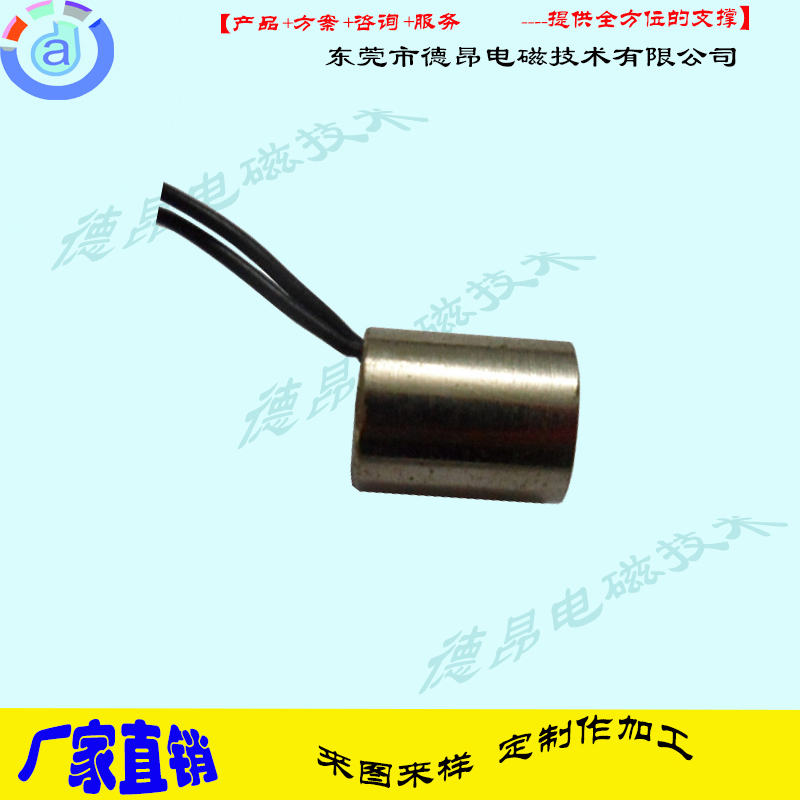

   德昂DX1322吸盘电磁铁

技术参数以我司型号DX1322L-24A480为例

2.标准测试条件(TEST)：

2.1 环境温度(temperature range):—5℃～+55℃

2.2 相对湿度(relative humidity):5%～95%RH

2.3 额定电压(rated voltage):DC24V

2.4 功耗(wattage)：

     1.2W(DC24V,R=480Ω±10%)

3.  外观(facies):沒有损伤、破裂、生锈 、表面污点

4.  电气特性(ELECTRICAL)

4.1 使用电压(working voltage):DC24V±10%

4.2 吸引力：

     0mm    300gf

4.3 绝缘电阻(insulation resistance):线圈和框架间100MΩ(DC500V 常规温度/湿度)

4.4 耐电压(high voltage ):线圈和框架间AC1000V(50/60Hz)1Mi(线圈和外壳之间)

5.0 寿命(biometry):正常使用状态下50万次以上

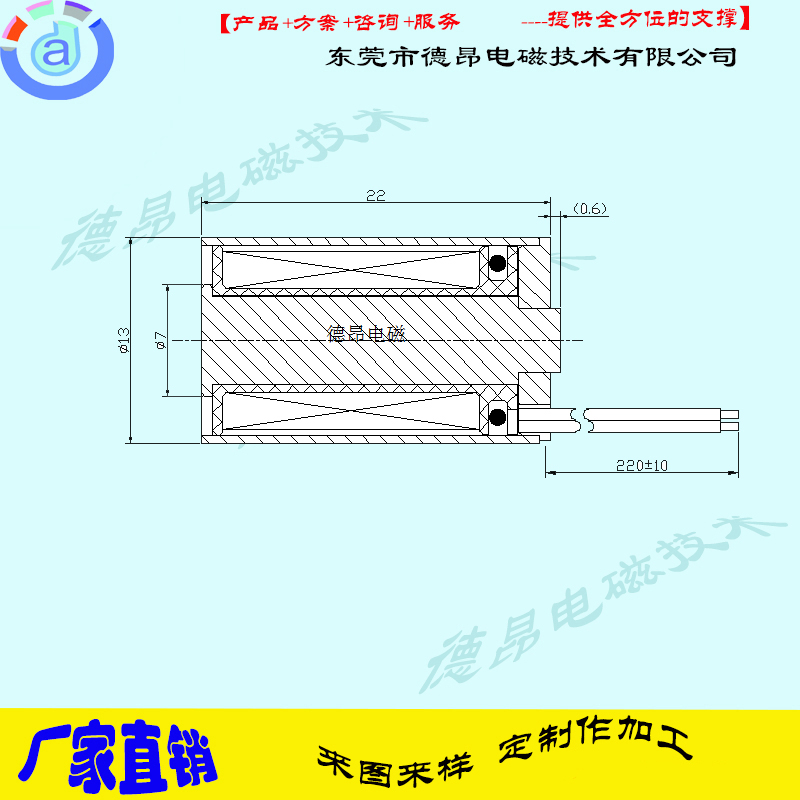

DX1322吸盘电磁铁产品尺寸图纸：
