外形尺寸：      10*12*20.6

工作电压：      DC3V-24V

工作行程：      6mm以内

工作频率：      自定

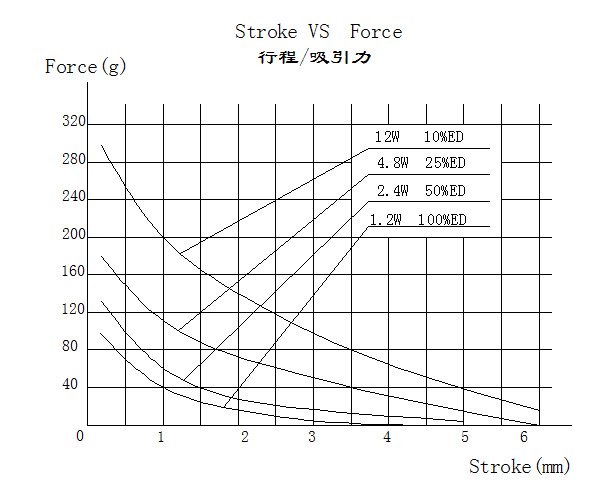

行程/力量：

温馨提示：此款产品自带凸台台阶，所提供的尺寸不包含此尺寸，由于产品体积小，在非特殊性情况下，不建议采用25%ED以下的工作频率方式。

在使用时，需要注意的是，此款产品采用内置弹簧，尽量避免可动轴压伤变形！

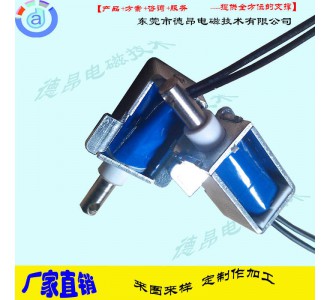

DU0419玩具电磁铁产品实拍图片

1.型号:

   德昂    DU0419玩具电磁铁

技术参数以我司型号DU0419L-12A100为例

2.标准测试条件(TEST)：

2.1 环境温度(temperature range):—5℃～+55℃

2.2 相对湿度(relative humidity):5%～95%RH

2.3 额定电压(rated voltage):DC12V

2.4 功耗(wattage)：

     1.4W(DC12V,R=100Ω±10%)

3.  外观(facies):沒有损伤、破裂、生锈 、表面污点

4.  电气特性(ELECTRICAL)

4.1 使用电压(working voltage):DC12V±10%

4.2 吸引力：

     5mm     要求克服弹簧力灵活动作

4.3 绝缘电阻(insulation resistance):线圈和框架间100MΩ(DC500V 常规温度/湿度)

4.4 耐电压(high voltage ):线圈和框架间AC1000V(50/60Hz)1Mi(线圈和外壳之间)

5.0 寿命(biometry):正常使用状态下50万次以上

德昂电磁所生产的DU0419L-12A100框架电磁铁产品尺寸图纸：
