架柱式钻机一种新型、高效、半机械化井下凿岩设备，主要用于井下巷道的底板底臌防治作业， 也可用于边坡加固工程中穿凿锚索孔，掘进主要巷道和采矿准备巷道，钻凿天井作业。该钻机具有结构简单、使用轻便、辅助时间短、重量轻、造价低等特点。因此本钻机工作效率高，治理质量好，工人操作劳动强度低，巷道修护费用少，是煤矿巷道底鼓防治的必备设备之一。
架柱式钻机使用环境条件
环境大气压：0.5kPa ～0.8kPa；
环境空气温度不超过0°C～40°C；
环境空气相对湿度不超过95%±3%（±25°C时）；
环境空气中不含有甲烷或爆炸性煤尘；
岩石硬度系数f=8—14；
巷道或钻场断面，高度大于2.3m。
架柱式钻机技术参数
最大钻进深度 m 100
钻杆直径 mm φ42×800、φ75×800
钻孔直径 mm φ65、φ75、φ115 0.4～0.6
额定转速 r/min 100 120 135
旋转马达耗气量 m3 /min 5.5 6.5 8.0
推进马达耗气量 m3/min 3.5 4.5 5.5
最大输出功率 kW 1.3 2.0 2.55
空载转速 r/min 210 250 280
1/2空载转速 r/min 105 125 140
1/2空载转速下的转矩 N·m 118 148 170
失速转矩 N·m 260 320 360
最大负荷转矩 N·m 230 280 315
启动转矩 N·m 240 300 340
推进力 Kn 6
空载推进速度 mm/min 800
工作高度 mm 1500
推进行程 mm 1100
适应煤层硬度系数 f＜6
钻孔倾角 ° 0～90
噪声（声压级） dB(A) 95
噪声（声功率级） dB(A) 112
主机重 Kg 200
钻机机重 Kg 269
主机外形尺寸 mm 2410×580×570（长×宽×高）。
该产品已出口美国、法国、加拿大、印尼、俄罗斯、越南、澳大利亚、韩国、伊朗等多个国家，获得客户的一致好评。Zmjt063

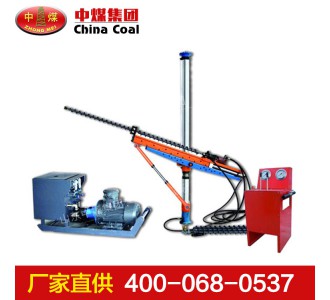

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
