YGZ100型导轨钻机采用了冲击与转钎各自独立的结构冲击能与钎杆转速可根据矿岩条件分别调节。冲击部分采用无阀配气，能较好的利用压缩空气的膨胀作功。转钎部分采用无阀配气，能较好的利用压缩空气的膨胀作功。转钎部分采用齿轮气马达驱动，经两级正齿轮减速带动钎杆回转。齿轮式气马达布置在凿岩机的上部，以缩短凿岩机的总长度。因此更适用于在井下狭窄的采矿场作业。zmjt060
YGZ100型导轨钻机可与CTC14A、CTC142型凿岩台机或TJ25型凿岩机配套，用于中硬或坚硬矿岩石(F=8~18)针凿∮50-∮80mm炮孔，有效孔深30M。
YGZ100型导轨钻机主要用于井下采矿场上身平行或扇形炮孔。与露天凿岩台车配套可在中、小型露天采矿场或石方工程中钻凿下向或水平炮孔亦可用于需要钻凿中深炮孔的其它作业。
YGZ100型导轨钻机技术规格
外型尺寸（长X宽X高）876X355X303mm
机重95KG
缸径125mm
活塞行程62mm
工作气压0.5-0.7Mpa
冲击能≥225J（焦耳）
凿岩冲击频率≥34HZ（赫兹）
转钎扭矩≥140Nm
凿岩耗气量≤225L/s
工作水压0.4~0.6Mpa(兆帕)
气管内径：
冲击部份∮38mm(毫米)
转钎部份∮25mm(毫米)
水管内径∮19mm(毫米)
钻孔直径∮50~∮80mm(毫米)
钎尾规格∮32X90mm(毫米)。
该产品已出口美国、法国、加拿大、印尼、俄罗斯、越南、澳大利亚、韩国、伊朗等多个国家，获得客户的一致好评。Zmjt063

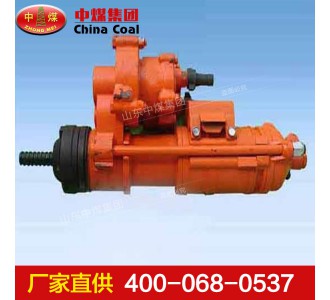

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
