RoHS检测仪器型号：EDX8300H（真空型能量色散X射线荧光光谱仪）

　　技术性能及指标:

　　1. 元素分析范围从钠(Na)到(U)；

　　2. 元素含量分析范围为1PPm到99.99%；

　　3. 测量时间：100-300秒(可调)；

　　4. RoHS指令规定的有害元素（限Cd/Pb/Cr/Hg/Br/Cl）其检测限度高达1PPM；

　　5. 能量分辨率为149±5电子伏特；

　　6. 温度适应范围为15℃至30℃；

　　7. 电源：交流220V±5V；（建议配置交流净化稳压电源。）

　　工作条件：

　　● 工作温度：15-30℃

　　● 相对湿度：40%～70%

　　● 电 源：AC :220V ±5V

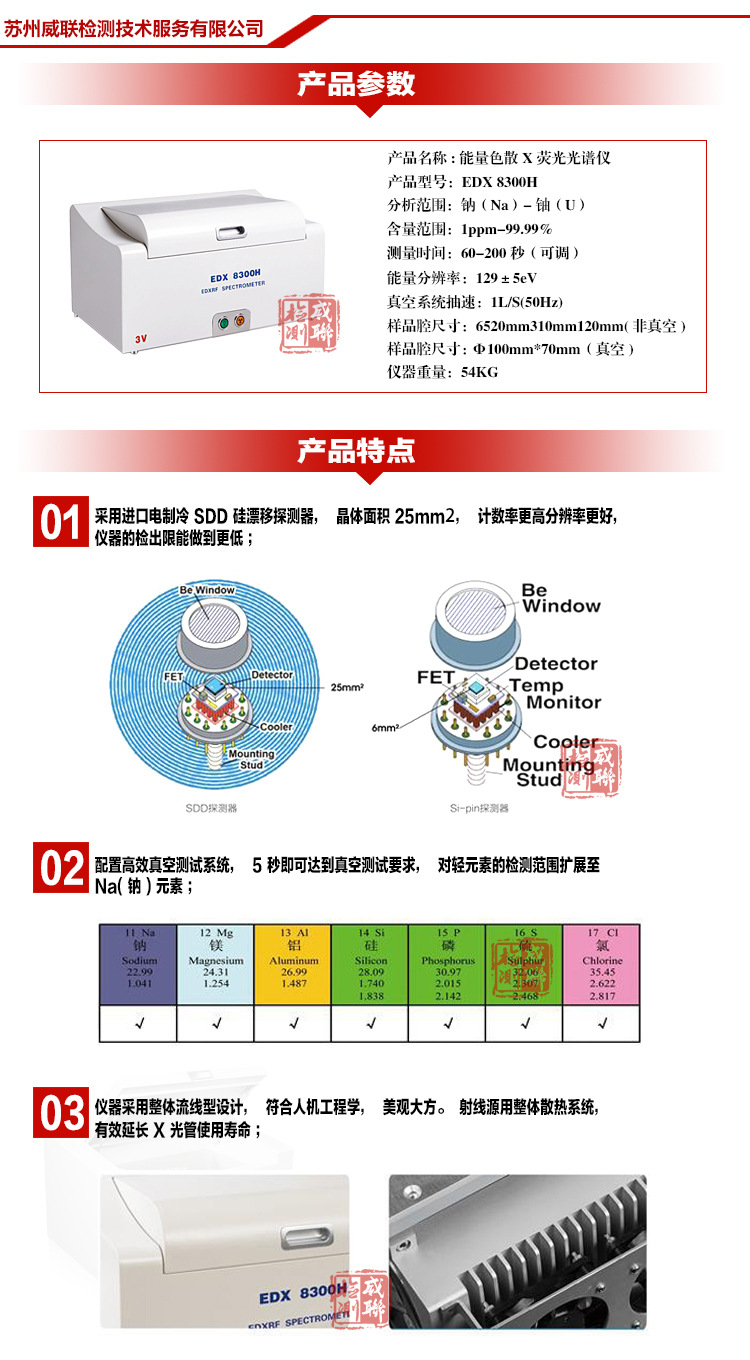

　　产品特点

　　1.1EDX8300H配备抽真空，更好地应对RoHS、无卤等环保指令，配置了真空测试系统，增加了元素测试范围，探测器配备SDD的测试系统，特别是提高了Na、Mg、Al、Si等轻元素的检出限，精确度提高了，同时在测试Cd/Pb/Cr/Hg/Br/Cl等其他元素的重复性稳定性有了明显的提高。

　　1.2 整体结构化设计，仪器美观大方。

　　1.3 采用美国新型的Si-pin探测器，电致冷而非液氮制冷，体积小、数据分析准确且维护成本低。

　　1.4 采用自主研发的SES信号处理系统，有效提高峰背比，让测量更精准。

　　1.5 一键式自动测试，使用更简单，更方便，界面更人性化。

　　1.6 七种光路校正准直系统，根据不同样品自动切换。

　　1.7 多重防辐射泄露设计，辐射防护级别比同类产品高。

　　1.8 优化一体化散热设计，使整机散热性能得到更大提高，确保X射线源的运行安全。

　　1.9 独有的机芯温度监控技术，确保射线源的安全可靠运行，有效延长其使用寿命，降低使用成本。

　　1.10 多重仪器配件保护系统，并可通过软件进行全程监控, 让仪器工作更稳定、更安全。

　　1.11 专用真空测试软件，是否抽真空可自由选择，真空度实时显示，标准视窗设计，界面友好，操作简便，所有控制均在轻点鼠标之间。

　　1.12 本机采用USB2.0接口，有效保证数据准确高速有效的传输。

　　1.13 独有的全自动真空系统,彻底屏蔽空气对轻元素测试的影响,极大提高了轻元素的检出限，同时也扩大了检测范围。

　　1.14 一体化真空腔体设计，有效地保证了符合测试要求的真空度，同时提高了设备的可维性。

　　1.15 抽真空测试和不抽真空测试转换简单，方便客户使用；同时开盖即解除真空，安全、简单实用。

　　产品展示

　　产品详情

　　仪器硬件部分主要配置

　　1 SDD电制冷探测器:（新型探测器）

　　1.1 SDD电制冷探测器；分辨率：129±5e电子伏特

　　1.2 放大电路模块:对样品特征X射线进行探测；把探测采集的信息,进一步放大。

　　2 X射线激发装置(薄铍窗光管）:

　　2.1 灯丝电流ZUIDA输出：1mA；

　　2.2 属于半损耗型部件，使用寿命大于5000小时

　　3 高压发射装置:

　　3.1 电压ZUIDA输出： 50kV；

　　3.2 *小5kv可控调节

　　3.3 自带电压过载保护

　　4 一体化真空系统

　　4.1 具有低震动、低噪音、自保护及抽速快等优良性能的真空泵系统；

　　4.2 几何抽速：60 L/min（50Hz）

　　4.3 极限压力：6.7×10-2 Pa

　　5 多道分析器:

　　5.1 将采集的模拟信号转换成数字信号,并将处理结果提供给上位机软件；

　　5.2 ZUIDA道数： 4096；

　　5.3 包含信号增强处理功能；

　　6 5光路过滤模块

　　6.1 降低X射线光路发送过程中的干扰，保证探测器接收信号准确；

　　6.2 将准直器与滤光处整合；

　　7 准直器自动切换模块

　　7.1 多达7种选择，口径分别为8-1＃, 8-2＃, 8-3＃, 8-4＃，6＃, 4＃, 2＃。

　　8 滤光片自动切换模块

　　8.1五种滤光片的自由选择和切换。

　　9 准直器和滤光片的自由组合模块

　　9.1 多达几十种的准直器和滤光片的自由组合。

　　10 工作曲线自动选择模块

　　10.1 自动选择工作曲线，摒弃手动选择，避免人为操作失误，将自动化和智能化演绎得更完美，使操作更人性，更方便。

　　标准附件

　　低噪音快抽速真空泵

　　※体积小、重量轻、结构简单，易于保养和维修

　　※抽速快，20S即可达到真空测试要求

　　※极限压力可达6.7×10-2Pa

　　※单相AC220V供电，无须外接三相电

　　样品配置

　　标准样品用于制作工作曲线

　　样品腔

　　开放式大样品腔：610mm×320mm×100×

　　半封闭样品腔（抽真空时）：Φ100mm×h75mm

　　标样

　　欧盟标样EC680K、EC681K

　　银校正片

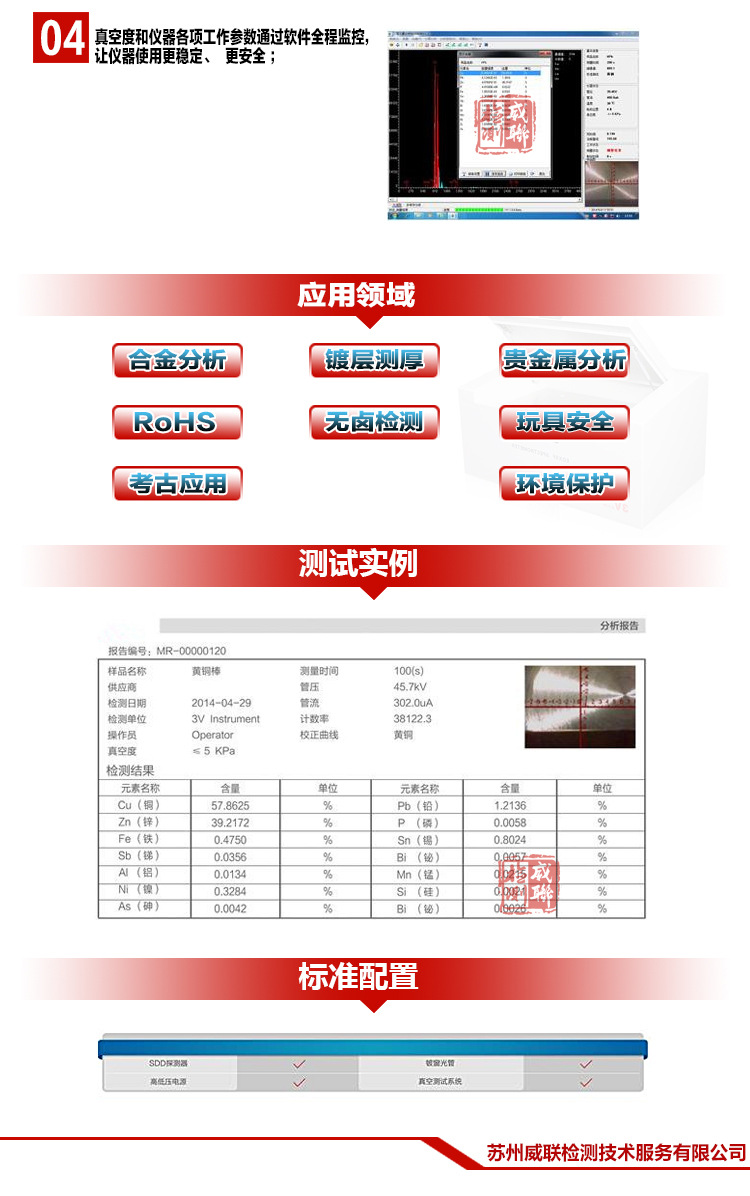

　　效果展示

　　专用软件MeaRohs

　　1软件简介

　　专门针对RoHS(含卤素元素)检测而开发（含真空控制功能），对采集的光谱信号进行数据处理、计算并报告显示测量结果。

　　2功能介绍

　　※专门应对欧盟RoHS指令中六种物质涉及的五种元素 Cd,Pb,Hg,Br,Cr和卤素元素Cl测试，测量时间为100-300秒（可调）

　　※操作界面简洁直观，使用方便，无需专业人士操作

　　3软件界面如下图所示：

　　※可自动选择适合的校准曲线，测量更方便，更准确

　　※中英文界面自动切换，并具有第三方语言订制功能

　　※自动校准仪器

　　※自带样品材质定性分析，防止手动用户选择错误曲线

　　※多种报告形式打印

　　※可同时显示多个光谱图

　　※仪器测试参数及真空度实时显示，所有掌控一目了然

　　※独有的机芯温度监控技术，保证X射线源的安全可靠运行，有效延长其使用寿命，降低使用成本。

　　售后服务

　　1 对客户方操作人员免费进行培训。

　　2 安装、调试、验收、培训及技术服务均为免费在用户方现场对操作人员进行培训。

　　3 正常使用，经本公司售后服务部技术人员确认属工艺或材质缺陷引起的故障，且未经拆修，仪器自验收合格之日起保修一年。

　　4 产品终身维修。（客户必须有填写详细、真实的有效购买凭证，和保修卡等）

　　5 免费提供软件升级；

　　6 提供*有效的技术服务，在接到用户故障信息后，3小时内响应，如有需要，48小时内派人上门维修和排除故障。
