原水箱→原水增压泵→石英砂过滤器→活性炭过滤器→阻垢剂投加设备→精密过滤器→一级高压泵→一级反渗透系统→纯水箱→供水泵→紫外线杀菌器→后置过滤器→用水点
1、原水箱：贮存系统原水，对进水起调节作用，也对进水中的杂质起一定的沉淀作用。
2、原水泵：恒定系统供水压力，稳定供水量。
3、多介质过滤器：采用多次过滤层的过滤器，主要目的是去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20um以上的物质，降低水的浊度，保证设备的产水质量，延长设备的使用寿命。系统可以进行反冲洗、正冲洗等一系列操作。
4、活性炭过滤器：去除水中的色素、异味、大量生化有机物、降低水的余氯值及农药污染物和除去水中的三卤化物（THM）以及其它的污染物。系统可以进行反冲洗、正冲洗等一系列操作，同时具有自我维护系统，运行费用很低。
5、软化系统：为防止浓水端特别是RO装置最后一根膜组件浓水侧出现CACO3，MGCO3，MGSO4，CASO4，BASO4，SRSO4，SISO4的浓度大于其平衡溶解度常数而结晶析出，损坏膜原件的应有特性，在进入反渗透膜组件之前系统采用钠型阳离子交换树脂，进行离子交换吸附，去除水中主要硬度成分，吸附饱和后，树脂失效，可用工业用盐进行再生树脂，使之恢复交换能力。每套软化系统包括：软化罐、控制器（或射流器/盐泵）、盐箱及盐阀。
主要功能：防止反渗透摸结垢，延长反渗透膜的使用寿命
6、阻垢剂加药系统：为防止浓水端特别是RO装置最后一根膜组件浓水侧出现CaCO3，MgCO3，MgSO4，CaSO4，BaSO4，SrSO4，SiSO4的浓度大于其平衡溶解度常数而结晶析出,损坏膜原件的应有特性，在进入反渗透膜组件之前配置一套阻垢剂加药系统。系统包括：加药泵、加药箱、水位开关。
主要功能：防止反渗透膜结垢，延长反渗透膜的使用寿命。
7、保安过滤器/精密过滤器：用来截留预处理系统漏过的少量机械杂质。过滤器筒体采用工程塑料或SUS304材质；内装PPF滤芯。聚丙烯滤芯是一种效率高、阻力小的深层过滤元件。适用于含悬浮杂质较低（浊度小于2-5度）的水进一步净化。聚丙烯滤芯由聚丙烯纤维按一定规律缠绕在注塑聚丙烯多孔管上形成。
主要功能：保证进入反渗透膜的水颗粒度小于0.1um。防止大颗粒杂质进入反渗透膜，造成对膜的损坏，保护反渗透膜。
8、高压泵
因为反渗透膜在工作过程中需要较高的压力，高压泵是反渗透系统的主要运转设备，为反渗透装置的运行提供动力来源。本系统选用多级立式离心泵，材质为SUS304，具有外观美观、占地面积小、噪音小、免维护、经久耐用的特点。
高压泵进水口设置低压保护开关保护，当进水压力低于设置值（0.05Mpa）时， 停止高压泵，防止高压泵抽空损坏。
高压泵进水口设置高压保护开关保护，当进水压力高于设置值（2.0Mpa）时，停止高压泵，保护高压泵、膜组件不受到损坏。

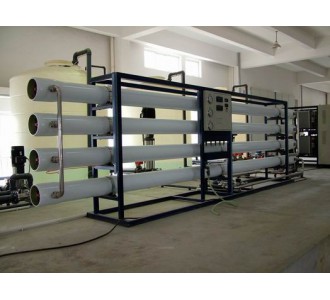

9、反渗透系统
反渗透（RO）是借助于只允许水分子透过的反渗透膜的选择截留作用，在高于溶液渗透压的压力下，使水分子不断地透过膜，而小于反渗透膜孔径的重金属离子、有机物、细菌、病毒等被截留在膜的进水侧，从而达到分离净化目的。整个工作原理均采用物理法，不添加任何杀菌剂和化学物质，所以不会发生化学变相。
10、纯水箱：储存反渗透产水，为用水点提供水源。
参数表
反渗透水处理工艺基本上属于物理脱盐方法，它在诸多方面具有传统的水处理方法所没有的优异特点：
·反渗透是在室温条件下，采用无相变的物理方法将含盐水进行脱盐、纯化。目前，超薄复合膜元件的脱盐率可达到99.9%以上，并可同时去除水中的胶体、有机物、细菌、病毒等；
·水的处理仅依靠水的压力作为推动力，其能耗在许多水处理方法中最低；
·反渗透可以连续运行制水，系统简单，操作方便，产品水质稳定；
·无化学废液及废酸、碱排放，无废酸、碱的中和处理过程，无环境污染；
·反渗透装置自动化程度高，运行维护和设备维护工作量很少；
·设备占地面积少，需要的空间也小；
·脱除水中的二氧化硅效果好，去除率可达99.5%；
·脱除水中有机物等胶体物质，去除率可达到99.5%；
·反渗透水处理系统可连续产水，无运行中停止再生等操作；
·既适应于苦咸水、海水的处理，又适应于低含盐量的淡水处理。
·电子、半导体、印刷电路板和集成电路、精密机械制造等行业用超纯水处理
·精细化工、精尖学科、化妆品制造等行业用工艺纯水处理
·食品、饮料等行业卫生级纯水处理
·制药、医疗、生命科学等行业的纯化水处理
·冶金、轻工业、电镀及皮革等行业的废水处理
·低压锅炉给水所需软化水和除盐纯水处理
·海水、苦咸水海水淡化处理
