软起动运行模式

概述：

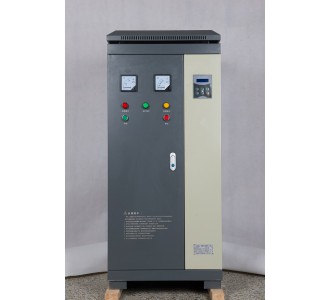

软启动控制柜主要降低电动机的起动电流，减小配电容量，避免增容投资，减小起动应力，延长电动机及相关设备的使用寿命。具有多种起动模式和宽范围的电流、电压等设定，可适应多种负载情况。可广泛应用于风机、水泵、输送类及压缩机等负载。

此系列软启动配有主回路进线断路器，旁路接触器于一体，用于实现电动机的多重控制保护。同时还有起动、停止按钮及运行、停止、故障指示和预留远控接点。远 控接点有起停输入接点，运行输出接点，故障输出接点（均为无源继电器接点），计算机通讯接口RS485供上位机控制和管理之用。

技术指标 :

输入电压：380V 660V

额定工作电流：380V:22-1200A 660V:90-660A

额定功率：380V:11-630KW 660V:75-630KW

起动方式：6种起动方式：限流起动/电压斜坡起动/突跳+限流起动/突跳+电压起动/电流斜坡起动/双闭环起动

保护方式：起动时、起动运行后在线保护

保护内容：12种保护功能

显示方式：中文液晶汉显或数字显示

参数个数：18个

故障记录个数：10个

端子个数：12个

过载能力：150%，35s, 200%，15s

软起软停时间：2-60s提调

接口：485通讯接口,1个可编程继电器输出,0-20mA输出

当电动机负载轻时，软启动器在选择节能功能的状态下，PF开关热拨至Y位，在电流反馈的作用下，软启动器自动降低电动机电压。减少了电动机电流的励磁分量。从而提高了电动机的功率因数（COS∮）。（国产软启动器多无此功能）在接触器旁路状态下无法实现此功能。TPF开关提供了节能功能的两种反应时间；正常、慢速。节能运行模式：自动节能运行。（正常、慢速两种反应速度）空载节能40%，负载节能5%。

软起动控制原理

软启动器是通过控制可控硅的导通角来控制输出电压。因此，软启动器从本质上是一种能够自动控制的降压启动器，由于能够任意调节输出电压，作电流闭环控制，因而比传统的降压启动方式（如串电阻启动，自耦变压器启动等）有更多优点。例如满载启动风机水泵等变转矩负载、实现电机软停止、应用于水泵能完全消除水锤效应等。
