吊挂托辊组的结构特点是其构成托辊之间为柔性联接，托辊组通过抓手可与槽钢、钢管等刚性机架挂接，也可以与钢丝绳柔性机架挂接。抓手可以是刚性的，也可以是柔性的，其结构不同，成弧特点也不同。承载托辊一般三至五节，节数越多，柔性越好，成弧性也就越好。

吊挂托辊组产品特点

（1）具有极强的对中性。吊挂托辊组各托辊之间为柔性联接，在带式输送机落料中心 不对中或机架两侧安装高低相差较为悬殊等不利情况下，输送带以及其上物料在自身重力作用下能自动归到输送机中心线上。且托辊组中托辊节数越多、槽角越大，对中效果越好。

（2）具有很好的耐冲击性。吊挂托辊组的托辊之间为柔性联接，托辊间相对位置具有易变性，容易吸收大块物料的冲击不可避免的机械振动，适于输送大块物料。

（3）具有降低噪音更环保的特点。因其具有吸收机械振动和冲击的特点而减小输送噪音。

（4）具有快速拆卸及安装的特点。与中部机架（无论是刚性的还是柔性的）的联接均为挂接，因此拆卸方便，更适于在狭小的巷道空间安装使用。

（5）等长托辊适应带宽范围广。如450mm的托辊，两节可串成V型托辊组；三节适应带 宽1000mm-1200mm；四节适应于带宽1400mm-1600mm；五节适应于带宽1800mm-2200mm；六节 适应于带宽2400mm-2600mm。

（6）输送能力高。输送带的弯度角有一个限定值。对于输送量较大的输送机，通过固定式带式输送机托辊组的安装 倾角一般不能超过45°，而采用五节吊挂托辊组，托辊两次侧倾，总侧倾可达到60°以上。相同带宽的吊挂式托辊组与固定式托辊组相比，承载能力 大大增加。

（7）相同辊径轴径的托辊使用寿命高。对大带宽用带式输送机，当侧辊槽角35°时，中间辊受力约70%。以带宽2200mm为例，普通支架式三节辊托辊组的中辊长800mm，使用寿 命比中辊长600mm的五节吊挂托辊组的使用寿命短半。

该产品已出口美国、法国、加拿大、印尼、俄罗斯、越南、澳大利亚、韩国、伊朗等多个国家，获得客户的一致好评。Zmjt063

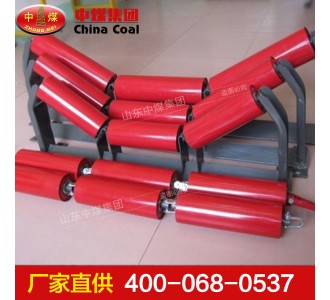

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
