基本参数

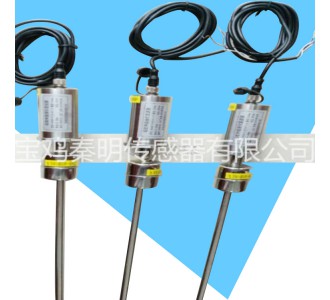

磁致伸缩位移传感器的原理：利用两个不同磁场相交时产生的应变脉冲信号被检测到的时间来计算出磁场相交点的准确位置。一个磁场来自传感器电子仓的电子部件所产生的脉冲激励，该激励脉冲产生的磁场沿着传感器测杆内用高磁致伸缩材料制成的波导丝以光速自电子仓端向尾端前进，当与活动的有效磁场（该永磁铁一般安装在需要检测位置的动板上）相交时，由于磁致伸缩现象，波导丝在相交点产生一个机械应变脉冲，并以声速从此点经波导丝向电子仓端回传，该应变脉冲被电子仓中的检测电路探测到。因此，从发射一个主动脉冲波到接收到一个应变脉冲波，这之间的时间就是声速在波导丝中传递的时间（此处已忽略了主动波运行的时间，实际影响只有0.0001%），已知声速（固定量为3000m/s）和传递时间，这一距离就当然确定了。当永磁铁运动至新的位置时，重新确定上述测量。因此，磁致伸缩位移传感器具有高精度、高响应、低迟滞、高可靠性、非接触、寿命长、稳定性高、安装方便等优点，无须重新标定，无须定期维护，因而被好测量领域广泛采用。
