动态轨道衡称重传感器

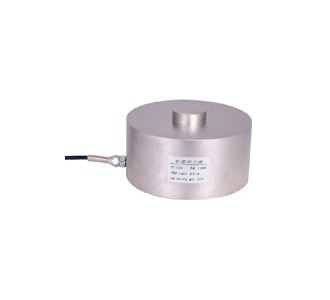

LKF204 轮辐式称重(测力)传感器
产品特点及结构 采用铝合金或合金钢材质；结构简单，性能稳定，精度高，互换性好。主要适用于汽车衡、动态轨道衡

料斗秤等称重、测力系统。
主要技术参数
额定载荷(t) 0.5、1、2、3、5、10、20、30
精度等级 C1、G1 绝缘电阻(MΩ) ≥5000(100VDC)
综合误差(%F.S) 0.05 激励电压(V) 9～12 (DC)
灵敏度(mV/V) 2.0±0.04 温度补偿范围(℃) -10 ～ +40
非线性(%F.S) 0.05、0.1 使用温度范围(℃) -35 ～ +65
滞后(%F.S) 0.05、0.1 零点温度影响(%F.S/10℃) 0.03
重复性(%F.S) 0.03、0.05 灵敏度温度影响(%F.S/10℃) 0.02
蠕变(%F.S/30min) 0.02、0.1 安全过载范围(%F.S) 150
零点输出(%F.S) ±1 极限过载范围(%F.S) 200
输入阻抗(Ω) 700±4 防护等级 IP65
输出阻抗(Ω) 700±3 电缆线 四芯屏蔽电缆 3～5m
接线方法 输入(电源) + ： 红色；输入(电源) - ： 黑色；输出(信号) + ： 绿色；输出(信号) - ：白色
