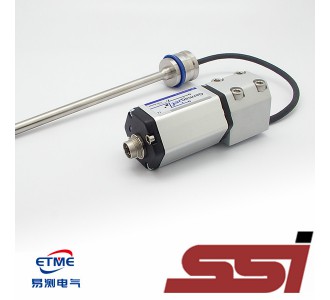

供应德敏哲19系列D型磁致伸缩位移传感器

产品品牌：	德敏哲germanjet
最小起订：	1 支
产品价格：	2150.00元/支
供货总量：	1000 支
发货期限：	自买家付款之日起 15 天内发货
浏览次数：	106

产品详细说明
详细参数

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol";">19系列磁致伸缩位移传感器为新开发的数码智能型磁致伸缩位移传感器。是采用非接触式磁致伸缩测量技术。此技术能提供高速、高精准、直接和绝对值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。 19系列磁致伸缩位移传感器特别针对苛刻环境应用设计，如炼油、化工、发电、制药等。除了基本的模拟量的电压和电流信号输出外，还提供更为丰富的通信接口包括数字量的SSI和Start/Stop，现场总线的CANbus和Profibus-DP等。

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px; color: rgb(67, 67, 67);">德敏哲 19系列D型磁致伸缩位移传感器

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px; color: rgb(67, 67, 67);">适用于U-形吊环油缸内安装

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px; color: rgb(67, 67, 67);"> 19系列磁致伸缩位移传感器

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px; color: rgb(67, 67, 67);">

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px;">

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px;">19系列D型磁致伸缩位移传感器特别适用于受空间限制的油缸或两端都带U-形吊环的油缸内安装。传感杆为感应元件。它包括一条带紧压密封安装的耐压不锈钢管。整支传感杆通过活塞孔装入活塞内。外部连接的电子头部分，于传感杆的连接可通过接合板底面的电缆进线

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px;">

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px;">19系列H型磁致伸缩位移传感器（适用于内置油缸安装）

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px;">

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px; color: rgb(67, 67, 67);">19系列P型磁致伸缩位移传感器（适用于外置机床表面安装）
19系列D型磁致伸缩位移传感器（适用于U-形吊环油缸内安装）

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px; color: rgb(67, 67, 67);">

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px; color: rgb(67, 67, 67);">19系列磁致伸缩位移传感器为新开发的数码智能型磁致伸缩位移传感器。是采用非接触式磁致伸缩测量技术。此技术能提供高速、高精准、直接和绝对值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px; color: rgb(67, 67, 67);">19系列磁致伸缩位移传感器特别针对苛刻环境应用设计，如炼油、化工、发电、制药等。除了基本的模拟量的电压和电流信号输出外，还提供更为丰富的通信接口包括数字量的SSI和Start/Stop，现场总线的CANbus和Profibus-DP等。

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px; color: rgb(67, 67, 67);">一个专业的传感器系列，为用户提供简单、直接的位置反馈信号，节省成本，提升生产效益。输出模式包括：

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px; color: rgb(67, 67, 67);">●模拟的电压与电流
●Start/Stop信号
●SSI同步串行数字
●CANbus
●Profibus

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; line-height: 20px; color: rgb(67, 67, 67);">

（电压/电流）模拟输出

订货编号	190	191
输出	电压输出（0-10V）	电流输出（0-20mA，4-20mA）
测量数据	直线位移

可调范围	当使用双磁铁时，磁铁之间距离最少为76mm
分辨率	16位 D/A,0.0015%(最小1μm)
重复精度	满量程的＜±0.001%（最小±2.5μm）
非线性度	满量程的＜±0.01%（最小±40μm）
更新时间	0.5ms 1200mm以内 / 1.0ms 2400mm 以内
	2.0ms 4800mm以内 / 5.0ms 7600mm 以内

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; color: rgb(67, 67, 67);" />

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px; color: rgb(67, 67, 67);">

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; line-height: 20px; color: rgb(67, 67, 67);">

（开始/停止）数字输出

订货编号		193
输出		（开始/停止）数字输出
测量数据		直线位移
分辨率		0.1/0.01/0.005 mm

重复精度		满量程的＜±0.001%（最小±2.5μm）
非线性度		满量程的＜±0.01%（最小±40μm）
更新时间		0.5ms 1200mm以内 / 1.0ms 2400mm 以内
		2.0ms 4800mm以内 / 5.0ms 7600mm 以内

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; color: rgb(67, 67, 67);" />

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px; color: rgb(67, 67, 67);">

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; line-height: 20px; color: rgb(67, 67, 67);">

SSI同步串连数字输出

订货编号

192

输出

SSI同步串连输出

测量数据

直线位移

数据格式

二进制或者格雷码，选项提供奇偶检验和错误位

数据长度

8-32位

数据速度

线长：	＜3	＜50	＜100	＜200	＜400	m
速率：	1000	＜400	＜300	＜200	＜100	kBd

更新时间

行程：	300	750	1000	2000	5000	mm
频率：	3.7	3.0	2.3	1.2	0.5	kHz

分辨率

位置：1/2/5/10/20/50/100 μm

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; color: rgb(67, 67, 67);" />

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px; color: rgb(67, 67, 67);">

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; line-height: 20px; color: rgb(67, 67, 67);">

CANbus 数字输出

订货编号

194

输出

CANbus 数字输出

测量数据

直线位移

数据格式

CANopen: CIA 标准 DS-301 V3.0

CANbasic：CAN 2.0A

传输速度

速率：	1000	800	500	250	125	50	20	kbit/s
线长：	＜25	＜50	＜100	＜250	＜500	＜1000	＜2500	m

分辨率

CANopen

CANbasic

-位置

5μm 2μm

-速度

0.5mm/s 0.2mm/s

1.0mm/s 0.1mm/s

重复精度

满量程的＜±0.001%（最小±2.5μm）

非线性度

满量程的＜±0.01%（最小±40μm）

更新时间

0.5ms 1200mm以内 / 1.0ms 2400mm 以内

2.0ms 4800mm以内 / 5.0ms 7600mm 以内

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; color: rgb(67, 67, 67);" />

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px; color: rgb(67, 67, 67);">

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; line-height: 20px; color: rgb(67, 67, 67);">

所有类型共有参数
供应电源		+24Vdc（20.4 - 28.8Vdc）
输入保护		极性保护至-30Vdc，过压保护至36Vdc
用电量		100mA（按量程而定）
绝缘强度		500Vdc（DC 地端对机器接地端）
接头选型		6针D60公接头

工作温度		-40至75℃，温度90%，不能结露
防护级数		IP67(当正确连接上插头时）
振荡指标		15g/10-2000Hz/IEC标准68-2-6
冲击指标		100g （单一冲击）/IEC标准68-2-27（耐久性）
EMC测试		放射 EN61000-6-3，抗扰EN61000-6-2，EN61000-4-2/3/4/6

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px; color: rgb(67, 67, 67);">

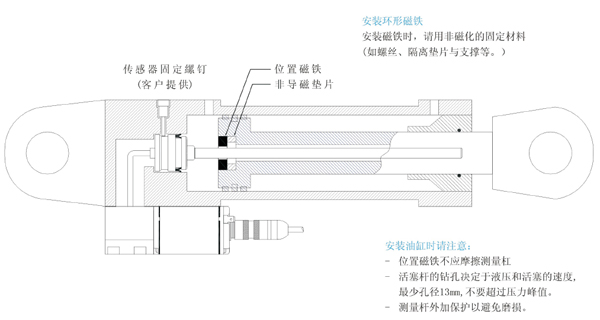

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px; color: rgb(67, 67, 67);"> 磁致伸缩安装图

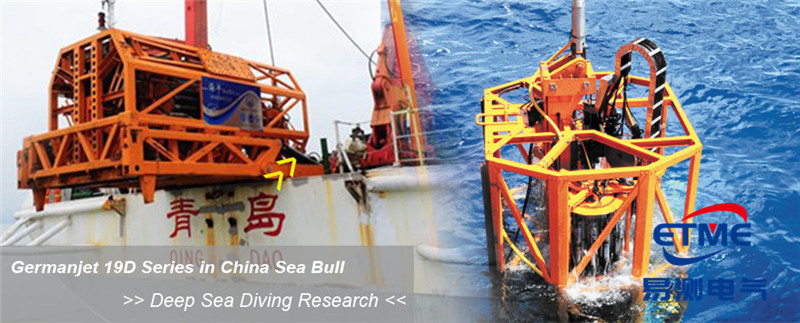

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px; color: rgb(67, 67, 67);"> 19D磁致伸缩位移传感器在蛟龙号上应用

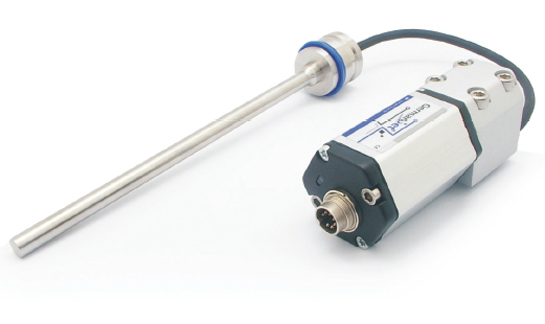

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol"; font-size: 16px; text-indent: 0px; color: rgb(67, 67, 67);"> 19D磁致伸缩位移传感器
