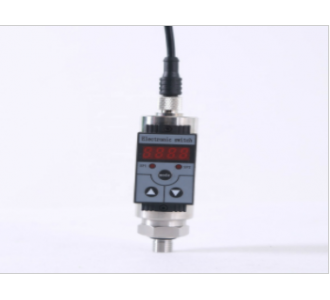

ETM102智能压力开关是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统压力进行测控。该智能数字压力开关使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示和控制。

  特点

  ◆4位数字显示当前压力值

  ◆压力预设开关点和开关点动作延时功能

  ◆开关输出功能可选(迟滞功能，窗口功能)

  ◆设有节点动作发光二级管，便于观察

  ◆按键调校及现场设置各种参数，操作方便

  ◆2路开关量输出，带载能力1.2A

  ◆模拟量输出(4～20mA)或RS485数字输出

  ◆压力接口可330°旋转

  技术参数

  4.1机械连接：

ETM102可以通过压力管接头(DIN3582外螺纹G1/4)(其他尺寸接头可在订货时说明)，直接装在液压管路上。在关键应用场合(如剧烈震动或冲击)，压力管接头可以通过微型软管进行机械解耦。

  4.2电气连接：

 1红：电源+ 2黄:电源- 3 蓝:开关1 4 绿:开关2 5灰：4～20Ma

  为了防止电磁干扰的影响应注意以下事项：

  ●线路连接尽量短

  ●采用屏蔽线

  ●尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线

  ●若用微型软管安装，壳体

  必须单独接地

  设置

  开关量输出

 ETM102每路开关量输出主要由两个基本参数ALxH和ALxF来控制，ALxH设定吸合点，ALxF设定释放点。此外还有相应的输出功能选择，输出延时值等共同完成对开关输出的控制。

  开关输出功能

  迟滞功能

  迟滞值可通过菜单设定，其输出可用来控制泵入泵出，且只需一个输出点。如右图所示，以常开型(N.O)为例，灰色带为迟滞值(ALxH-ALxF)；当压力上升时，只有压力值大于ALxH，开关点才吸合；而当压力值下降时，只有压力值小ALxF，开关点才断开。

窗口功能

  该功能可用于监控特定的区间，其输出可用来完成控制、报警等工作，且只需一个输出点。如右图所示，以常开型(N.O)为例，灰色带为窗口值(ALxF -ALxH)；当压力值处于窗口之间时，开关点才吸合；而当压力值超出该区间时，开关点断开。

  注：

  ALxH与ALxL中的“x”表示开关点“1”或“2”

  按键说明

  “mode”键：

  确认键，在显示菜单状态时，按键此键显示菜单数据。在数据显示状态时，按下此键确认修改的参数并返回菜单状态。

  “▲”

  增加键，短按时参数单值增加，长按时参数值快速加1。

  “▼”

  减小键，短按时被参数单值减小，长按时参数值快速减1。

  ●若30秒无键按下，则不保存所修改的数据自动退出设置状态。

  ●“▲”与“▼”同时按下5秒时，实现零位校正，量程的+/-10%范围内的压力值将被作为新的零点。若两键再次同时长按5秒时，则回复到零点校正之前的压力值。

  6.5错误代码

  Er01---开关1输出短路，出现错误输出关闭且再不控制。排除措施：排除短路后，重新上电。

  Er02---开关2输出短路，出现错误输出关闭且再不控制。排除措施：排除短路后，重新上电。

  Er12---开关1/2输出同时短路，出现错误输出关闭且再不控制。排除措施：排除短路后，重新上电。

  ErEP---EEPROM数据校验出错，可能原因是

  强烈的电磁干扰或者某个器件故障。排除措施：断电后重新上电，或者进入高级用户菜单恢复工厂设置。

  ErAd---仪表内部模数转换出错，可能原因是强烈的电磁干扰或者某个器件故障。排除措施：排除电磁干扰源，仪表壳体合理接地。

  若以上故障码出现，经排查检测重新上电后仍旧无法正常工作，请与我公司联系。
