产品概述

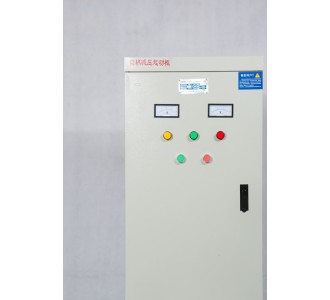

XJ01系列自耦减压起动箱适用于交流50Hz、额定电压380V或660V、额定输出功率600KW及以下的三相鼠笼型感应电机作不频繁降压起动用，利用自耦变压器的降压功率，降低电动机的起动电流，将电动机加速到接近额定转速，保证电动机的正常运行，且可减少起动电流对输电网络和电动机及其相连设备的影响。

线路中具有欠电压、过热保护；内装有电机综合保护器，具有过载、断相保护；自耦变压器内装有温控器，具有变压器过热保护。100KW以上且可人为的分断电动机的电源，起动柜采用动力柜式壳体，美观大方.

产品性能结构及特性

1.本星三角起动箱为柜式防护结构，由塑壳断路器、交流接触器、自耦变压器、电动机保护器、中间继电器、时间继电器等元器件组成；

2.自耦减压起动箱起动电机时，起动电流不得超过电动机额定电流的5倍，若连续数次起动时间的总和以超过规定而发热，变压器应冷却后方能在继续起动，因此自耦减压起动柜仅作长时间间歇起动之用，严禁在频繁起动的工作条件下使用；

3.XJ01-75KW及以下产品系采用自动转换控制方式；JJ1-100及以上产品内已装有塑壳断路器，采用手动、自动两种控制方式，用转换开关进行转换；

4. 时间继电器为可调式，可任意调节控制起动的时间，自耦变压器线圈备有为额定电压的80%和65%两组抽头，出厂时接在80%的抽头上。若用户需要较小起动力矩时可接在65%抽头上；

5. 自耦减压起动箱能在（85%--110%）额定电压范围内可行的工作，其释放电压不高于额定电压的75%,不低于额定电压的20%。

正常工作条件及安装条件

自耦减压起动箱在户内安装（若在户外安装，选型时请告知本公司），保证在下列条件下正常使用：

1.海拔高度不超过2000m；

2 周围空气温度不高于+40℃，24小时内平均不超过+35℃，不低于-10℃；

3.空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下允许有较高的相对湿度，最湿月平均最低温度不超过+20℃，该月平均最大相对湿度不超过90%。由于温度变化发生在自耦减压起动柜上的凝霜必须采取措施除去；

4.空气污染等级为3级；

5. 安装条件：

a：安装与水平面的倾斜度不超过5°；

b：安装类别为Ⅱ、Ⅲ级；

6．无明显振动和冲击的地方；

7．在无爆炸危险的介质中，且介质中无足以腐蚀金属盒破坏绝缘的气体和尘埃（包括导电尘埃）
