详细介绍

XJ01系列自耦减压起动柜适用于交流50Hz、额定电压380V或660V、额定输出功率600KW及以下的三相鼠笼型感应电机作不频繁降压起动用，利用自耦变压器的降压功率，降低电动机的起动电流，将电动机加速到接近额定转速，保证电动机的正常运行，且可减少起动电流对输电网络和电动机及其相连设备的影响。自耦减压起动柜线路中具有欠电压、过热保护；内装有电机综合保护器，具有过载、断相保护；自耦变压器内装有温控器，具有变压器过热保护。100KW以上且可人为的分断电动机的电源，起动柜采用动力柜式壳体，美观大方.

产品性能结构及特性

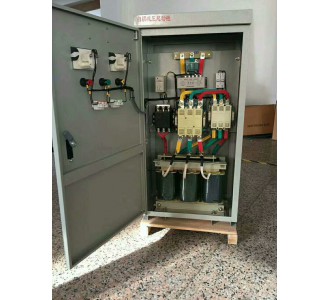

1.  本品为柜式防护结构，由塑壳断路器、交流接触器、自耦变压器、电动机保护器、中间继电器、时间继电器等元器件组成；

2.  自耦减压起动柜起动电机时，起动电流不得超过电动机额定电流的5倍，若连续数次起动时间的总和以超过规定而发热，变压器应冷却后方能在继续起动，因此自耦减压起动柜仅作长时间间歇起动之用，严禁在频繁起动的工作条件下使用；

3.  JJ1-75KW及以下产品系采用自动转换控制方式；JJ1-100及以上产品内已装有塑壳断路器，采用手动、自动两种控制方式，用转换开关进行转换；

4.  时间继电器为可调式，可任意调节控制起动的时间，自耦变压器线圈备有为额定电压的80%和65%两组抽头，出厂时接在80%的抽头上。若用户需要较小起动力矩时可接在65%抽头上；

5.  自耦减压起动柜能在（85%--110%）额定电压范围内可行的工作，其释放电压不高于额定电压的75%,不低于额定电压的20
