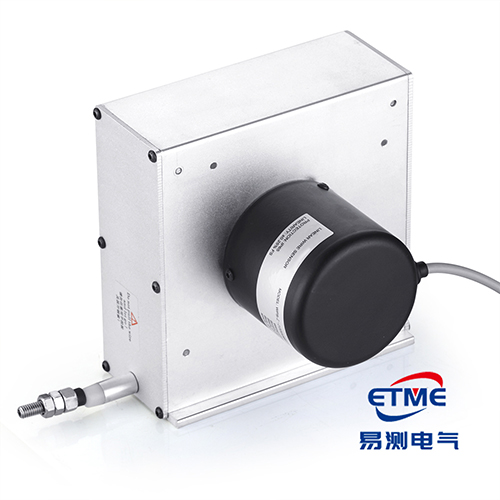

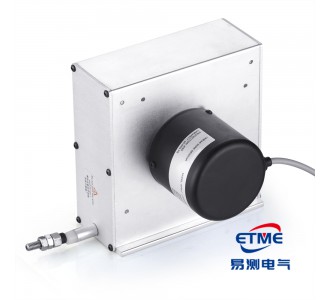

机座型号：         L型(大型)
行程范围：         8,000～15,000mm任选
可选信号：
1)模拟信号:        电阻型、电流型、电压型
2)数字信号:        脉冲型
线性精度：        （通用型）±0.15%FS；（精密型）±0.08%FS
重复精度：         0.01%FS～0.005%FS
供电电压:           24VDC(脉冲型供电电压:5-30V)
产品型式：
1)电流型（4～20mA；或20～4mA）；            3)电压型（0～5/0～10Vdc；或5～0/10～0Vdc）
3)电阻型（0～5kΩ；或0～10 kΩ） ；             4)脉冲型（增量型/绝对型）
温度范围:           -40～120℃
防振系数:           50g
弹力系数:           400g～500g
有效寿命：         500万次(脉冲型1000万次)
保护等级：         IP54/IP65
牵引螺丝安装:     M6
固定螺丝：         M4mm
安装方式：         支架

安装注意事项

利用安装支架要或4个固定螺丝孔，依现场及机器安装空间设施需要，选择正确的方位直接安装。

注意安装时两端留有足够的缓冲行程（见产品造型中备注），并注意设定，安装时，须牵引强悍出线角度，即尽量使牵引绳由出线口至移动部位机构，在工作时直线滑动，尽量保持最小角度偏差（容许偏差±3°，每1000mm横走偏差不超过35mm，以确保测量精度及牵引绳之寿命，长行程垂直安装时，推荐拉绳尺本体安装在下部，牵引绳向上牵引。

牵引绳为多股不钢锈钢丝绳，请勿使基受外力割伤、烧损、撞击等，过量的粉尘、积屑、酸碱性环境中以破坏内部测量元器件，导致运转不顺畅、降低测量精度甚至过早损坏，未安装于工作台或固定座前，请勿用手或其它物体将牵引绳拉出并让其瞬间自行弹回，此举可造成牵引绳断裂，伤害本体结构或人身安全。

EPS-XS、EPS-S和EPS-M系列产品的牵引运动的瞬间加速为≦2米/秒，绝对速度为≦1米/秒，EPS-L和EPS-XL系列产品的牵引运动的瞬间加速度为≦1.5米/秒，绝对速度为≦0.75/秒，超出上述速度和加速范围，会降低产品的可靠性和使用寿命，甚至造成牵引绳断裂，请特别注意！

若使用于非直线运动的机构，请加装适当的滑轮，将曲线运动变为直线运动，若使用于恶劣环境或特殊场合，请自行加装保护机械或与本公司相关人员联系。
