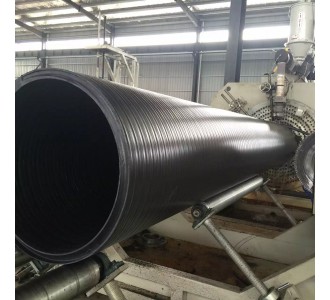

中空壁缠绕管是一种以高密度聚乙烯（HDPE）为原料，采用热态缠绕成型工艺制成的结构壁管材，符合国家标准《埋地用聚乙烯（PE）结构壁管道系统》第2部分：《聚乙烯缠绕结构壁管材》（GB/T19472.2-2004）的要求。该管材适用于输送水温度在45℃以下的市政排水、建筑室外排水、埋地农田输排水、工业排污、道路排水、污水处理厂、运动场广场工程排水及电气电信工程等。由于HDPE中空壁缠绕管属化学建材，对节省能源、减小污染、保护环境具有重要意义。



一、分析HDPE管材的特性

①管道制造时保证管道内径，平口管材，对接管口，使用电热熔联接；

②重量轻，中空壁高密度聚乙烯管约为同等长度水泥管重量的1/8；

③柔性管材及接口，不要求制作砼基础。

二、选定安装工艺和流程

选定确保管材连接强度和密闭性要求的连接工艺，确定管道地面连接整体吊装的施工方案。在沟槽边平地连接管道，整体吊装就位，减少沟槽内施工条件恶劣，水、泥砂等对连接效果造成不良影响，质量控制重点放在管口的连接及处理上。

确定按以下工序施工： 测量放线——管沟开挖——基础砂垫层制作——检查井制作——管道拼接——管道安装——管道与井口连接——管道压腰——闭水试验——回填土

三、管道安装施工工艺

沟槽开挖 管沟最深开挖达4m，土壤条件差，地下水位高，按分层组合槽开挖，将管基夯实平整，铺垫200mm的砂层，增大管道底部与基础接触面积，保护管道。

管道地面拼接

接口连接方式 HDPE中空壁缠绕管，管道接口内外使用热收缩带粘接密封，外部用电热熔固定带连接，保证接口的密闭性和足够的连接强度。

地面拼接 在管沟边较平坦的部位顺管沟摆放管道，并根据两井间距切割相应的长度。管道切割可用木工切割锯，管道端部用木工刨刨平。在管道连接部位下挖300mm深，比电热熔带宽200mm操作坑。

热收缩带连接

管道调平对齐。要求管道水平对正，两管道之间中线相对偏移量不大于7mm，对口间隙不大于10mm。

①准备燃汽加热装置:液化汽罐、胶管及喷枪。

②管道连接部位擦净，管端800mm内要求无泥砂尘土。

③管道连接部位要用燃气喷枪均匀加热到80~90°C。

④将固定带胶面加热熔融后贴在管道上部，即对口缝应在管道的中部以上。

⑤将收缩带的胶面稍微加热一下，目的是去除潮气并使胶软化，收缩带的三角形尖端在定位的2/3处粘接好并压实，要求从管底部沿中间圆周加固定带，同时要加热胶面以加强胶的粘接。收缩带的一端加成工成三角形是为了增大收缩带与管道的接触面积。

⑥当加热到尖端固定片另一尖端时，要加密封胶条将其封闭以加固收缩带端部。

⑦加热后，固定带的边缘应有少量的胶溢出，未达到此效果则应继续加热。内壁热收缩带的操作方法同以上各步骤。
