沈阳广成科技有限公司GCAN-208系列模块是集成1路（或2路）标准光纤接口（单模、多模，SC、ST可选）、2路（或1路）标准CAN总线接口的工业级CAN总线转光纤转换器。
GCAN-208系列模块可以将CAN总线数据转换成光信号通过光纤传输。通过成对使用GCAN-208系列模块，用户可以轻松的延长CAN总线通信距离、有效的消除长距离通信干扰，可以防止总线受到电磁干扰、地环干扰、雷击等对总线和设备造成的损坏。
GCAN-208系列模块可将CAN总线数据透明、无损的转换成光信号，再将光信号透明、无损的解析成CAN总线数据。广成科技使用独有的总线信号转换技术，可将CAN数据与光信号之间的转换时间做到微秒级，这样就保证了通信的实时性，所以GCAN-208可支持任何CAN总线通信协议如：CANopen、SAEJ1939、DeviceNet、NMEA2000等等。
GCAN-208-1模块独特的双通道设备可以同时延长两条CAN总线的通信距离，GCAN-208-2模块具有两套光纤接口，可用于级联。该系列模块是工业总线改造、长距离通信、隔离总线干扰的关键性工具，模块的CAN总线接口已集成隔离保护模块，使其避免由于瞬间的过压过流而对模块造成损坏，同时该模块具有体积小巧、即插即用等特点，也是现有系统集成的选择。
硬件特点
1、高速的32位工业级处理器；
2、内嵌硬件看门狗定时器；
3、使用外接电源供电(DC+9~24V，50mA)；
4、静电放电抗扰度等级：接触放电±2KV，空气放电±15KV；
5、电快速瞬变脉冲群抗扰度等级：±1KV；
6、浪涌抗扰度等级：±1KV；
7、工作温度范围：-40℃~+85℃；
8、工作湿度范围：5%~95%RH无凝露；
CAN属性

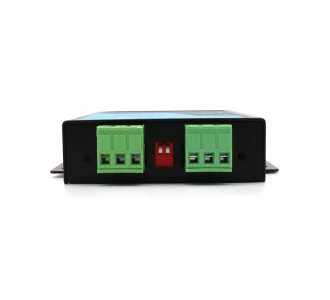

（1）集成2路（或1路）CAN-Bus接口，使用端子接线方式；
（2）CAN-Bus信号包括：CAN_H、CAN_L、CAN_GND；
（3）CAN总线自带120Ω终端电阻，可通过拨码开关选择；
（4）CAN-Bus支持CAN2.0A和CAN2.0B帧格式，符合ISO/DIS11898规范；
（5）CAN-Bus通讯波特率在5Kbps~1Mbps之间可通过拨码开关配置；
（6）CAN-Bus接口采用电气隔离，隔离模块绝缘电压：DC1500V；
（7）每通道吞吐量：8000fps/秒；
光纤属性
1、光纤接口SC、ST可选；
2、光纤传输模式单模、多模可选；
典型应用
（1）CAN总线通信改造；
（2）CAN总线跨海远距离通信；
（3）风机等强干扰地区CAN总线防干扰改造；
（4）主控室与楼宇间长距离通信；
（5）消防报警系统联网；
（6）远距离分布式通信系统。
常见问题
1.是否一定需要使用120Ω终端匹配电阻？
建议120Ω终端匹配电阻用于吸收端点反射，提供稳定的物理链路。当进行单节点的自发自收测试时必须连接该120Ω的终端电阻构成回路，否则无法进行自发自收测试。GCAN-208系列模块内部未集成120Ω的终端电阻。
2.能否在一条CAN总线上安装多块GCAN-208系列模块？
由于CAN总线结构特点，一条总线上可以连接多个CAN节点，所以在不影响总线的前提下，一条CAN总线允许安装多块CAN转光纤模块，实际数量与CAN总线节点数有关。
3.GCAN-208系列模块的数据转换率是多少？
GCAN-208系列模块的单一CAN通道支持8000fps的CAN总线数据转换，这里提到的帧是指标准帧8个数据的数据帧，如果是小于8字节数据或者远程帧可能会更快。
4.为何Fiber、CAN指示灯不亮？
只有当光纤或CAN端有数据传输且模块正处于数据转换中，Fiber、CAN指示灯才会亮起。
5.GCAN-208系列模块的通讯波特率如何设置？
通过模块内部的拨码开关可以设置一组常用的波特率的值，若要使用其他的波特率，请与广成科技有限公司相关人员联系。
6.系统进入待机或睡眠状态是否影响接收？
会有影响。这时所有处理将停止，可能导致硬件接收缓冲溢出错误。若有程序打开设备将尝试阻止系统进入待机或睡眠状态，从而保证系统正常工作。使用GCAN-208系列模块时，请禁止系统的待机和睡眠功能。
