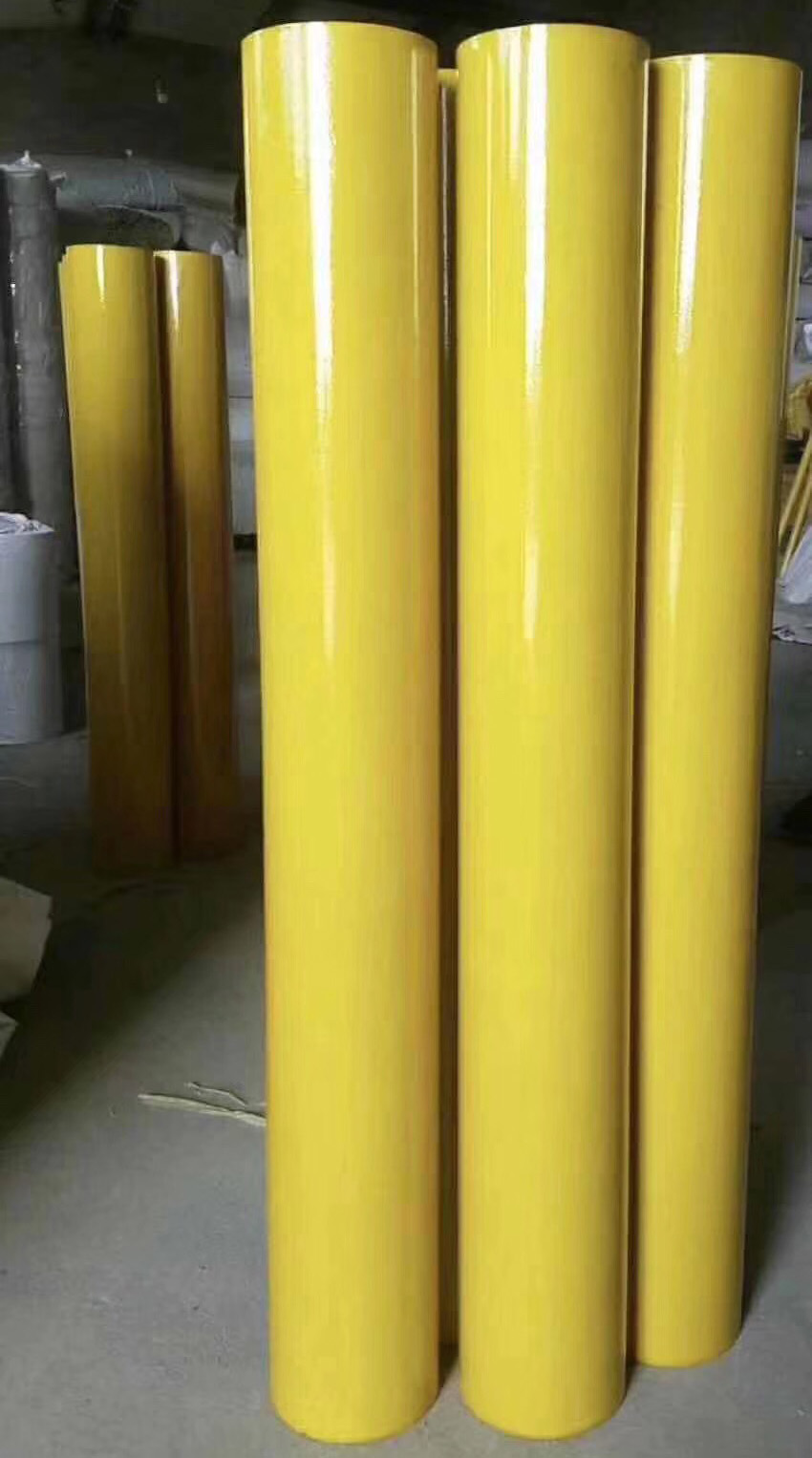

环氧管外观：表面应平整光滑，无气泡，油污及杂质，允许有不妨碍使用的颜色不均、擦伤、轻微高低不平等，壁厚超过3mm的环氧管允许端面或断面有不妨碍使用的裂纹。

环氧管的制作工艺可分为湿卷，干卷，挤拉，丝绕成型4种

环氧管的生产加工步骤一般有下面几点：
1、胶液的配制。将环氧树脂在水浴中加热到85~90℃，按树脂/固化剂(质量比)=100/45加人固化剂，搅拌、溶解，在80-85℃条件下保温储放于胶槽中。
2、在金属圆形芯模上进行玻璃纤维的缠绕，纵向缠绕角45°左右，纤维纱带宽2.5mm。纤维铺层为：纵向缠绕3.5mm厚+环向缠绕2层+纵向缠绕3.5mm厚+2层环向缠绕。
3、涂刮树脂胶液，使纤维缠绕层中含胶量以26%计。
4、在最外层套一热收缩性塑料管，吹热风使之收缩包紧，再在其外层用0.2mm厚，20mm宽的玻璃布带环向缠绕一层，之后送入固化炉固化。
5、固化控制，先以3℃/10min的速率由室温升至95℃，保温3h，再以同样升温速率升至160℃，保温4h，然后出炉并自然降温至室温。
6、脱模，清除表面的玻璃布带，再根据需要进行后加工。
环氧管、环氧树脂管是常用的电子电工绝缘材料，它耐高电压、耐腐蚀、耐高温、强度高、电热性能好，可在230KV电压下长时间工作不疲劳，破坏扭矩大于2.6KN·m。在湿热的环境中，它也能正常使用。

 环氧管也称为：3640环氧管、环氧3640管、环氧玻璃布管、绝缘环氧管、环氧绝缘管、玻璃纤维环氧管
原料：由无碱玻璃布浸环氧酚醛树脂经热卷，烘干固化而成的管状层压制品．
性能：具有极高的机械强度与良好的绝缘特性，耐温可达170℃.

使用：电器设备中作绝缘结构零部件，并可在潮湿环境条件下和变压器油中使用
规格：内径6mm以上，壁厚1.5mm以上

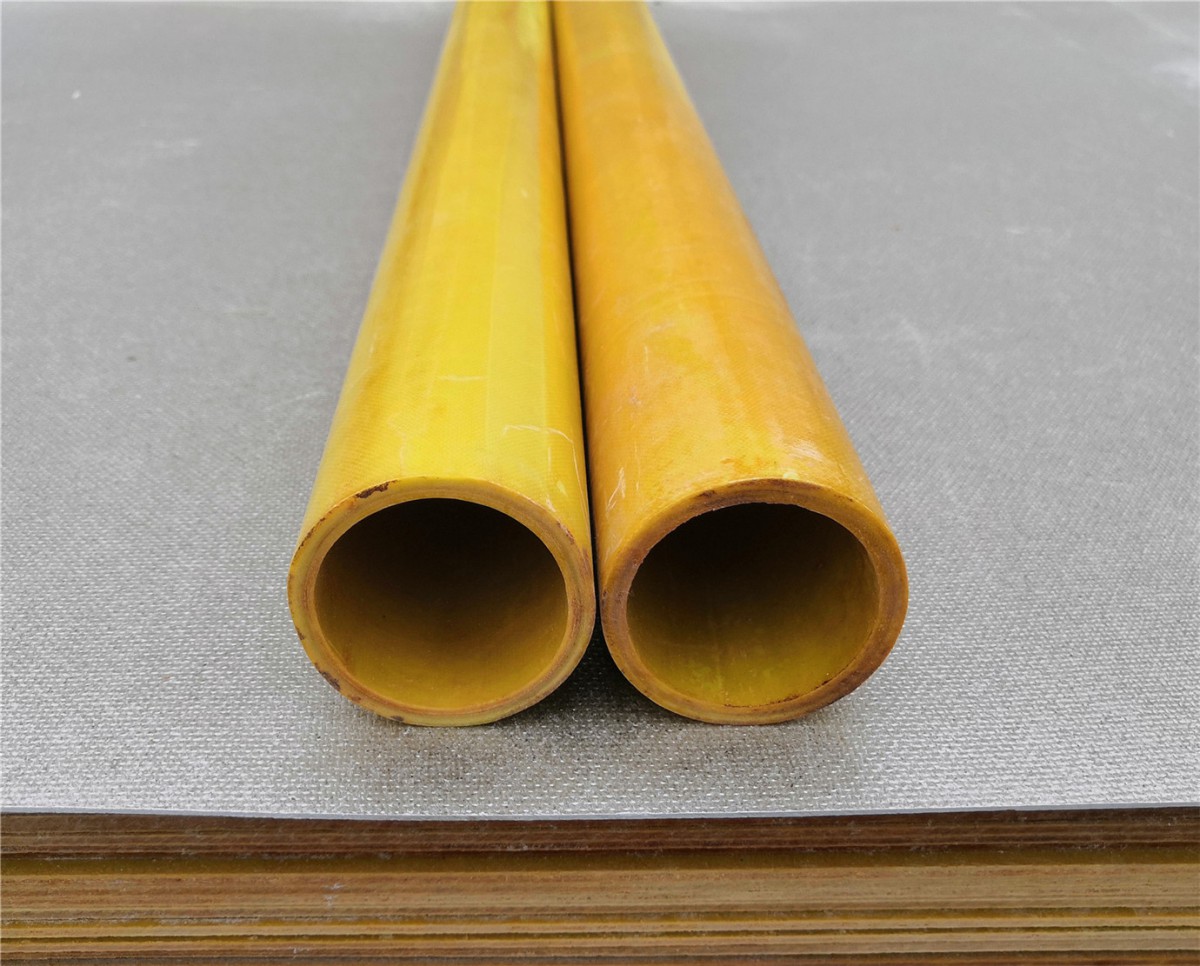

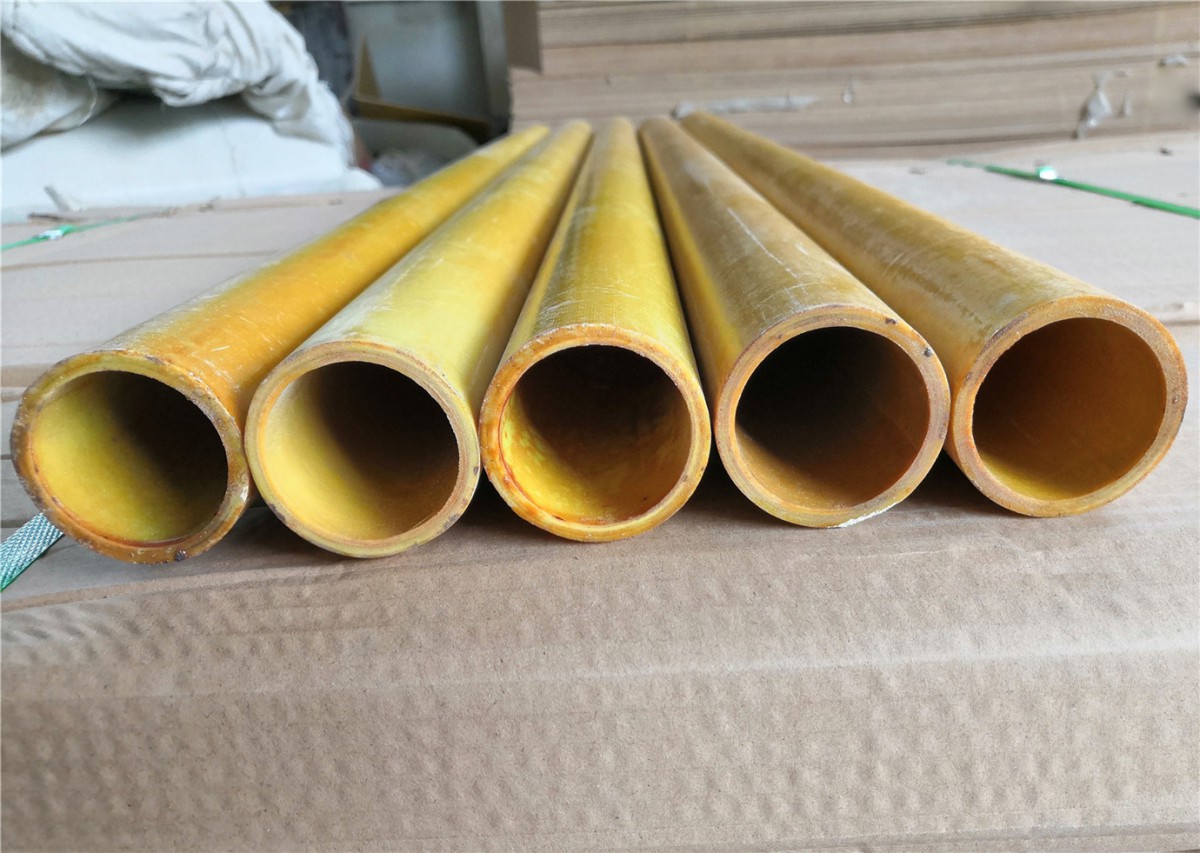

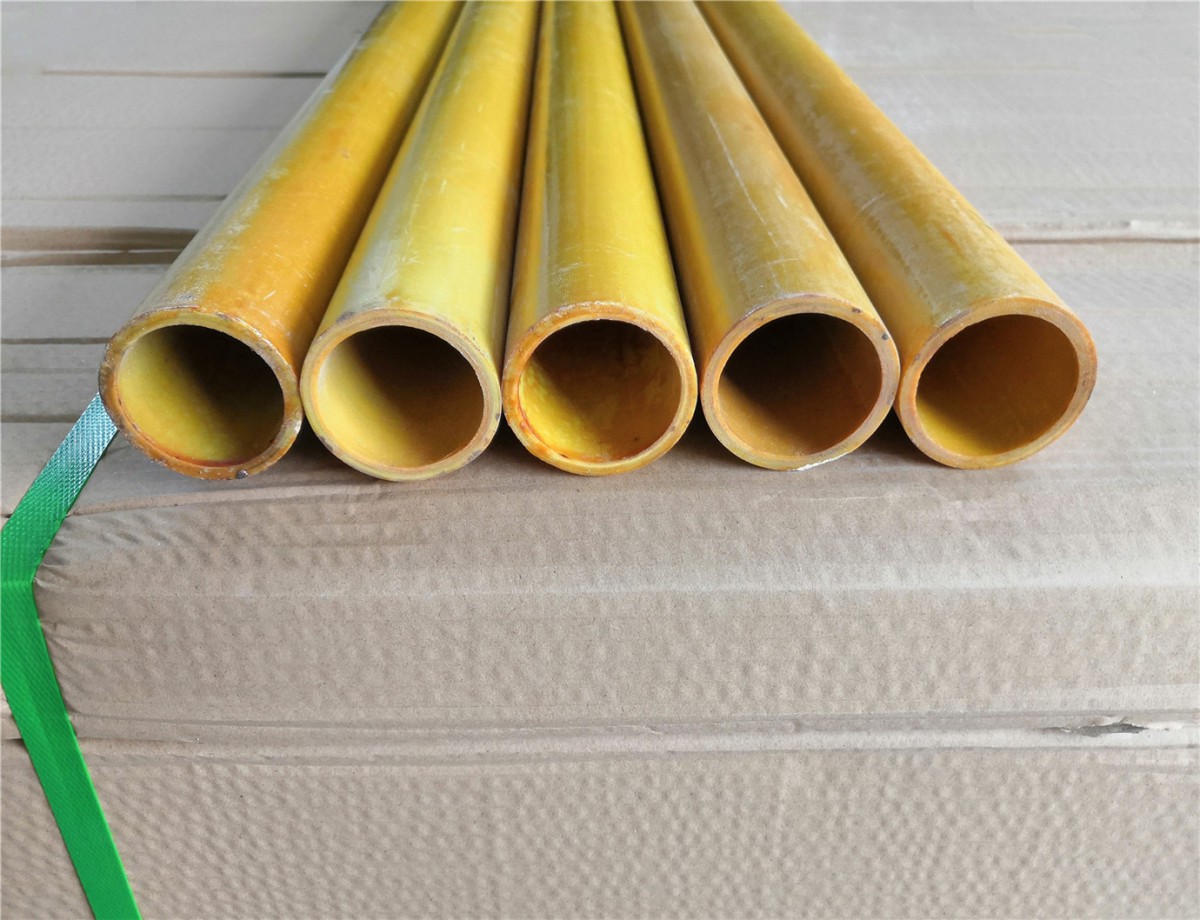

外观：表面应平整，不允许有起层、气泡，但允许有不超过壁厚允许偏差的轻微皱折和加工修整痕迹。内壁允许有轻微皱折。两端应切割整齐
