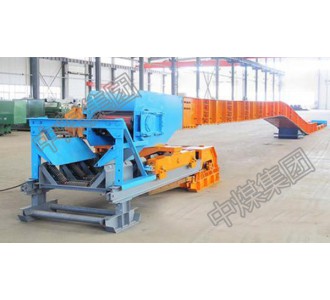

DZQ带式转载机产品详情

DZQ带式转载机产品介绍

DZQ80/30/11型煤矿用带式转载机主要用于煤矿井下掘进机械化作业中，该机前部可与EBZ135、EBZ150、EBZ160、 EBZ200、EBZ230、EBZ260型掘进机及国内外各种掘进机相配套连接，后部可与“DSJ80/40/2×40”、“DSJ100/63/2×75”型带式输送机及矿车配套，实现中介转载。煤矿用带式转载机可分为行走桥式、跨骑式、三角形等多种皮带装载机是公司专门为多种出渣方案而特殊设计的，能满足各种出渣方案的配套使用，使得整套出渣效率大大提高。

DZQ带式转载机型号与含义说明:

DZQ 80 / 30 / 11
D:带式输送机 Z:转载   Q:桥式 80:带宽800mm   30:输送量300t/h     11:功率11KW
使用环境及工作条件:本机适用于煤矿井下机械化掘进的输送转载，允许在有沼气危险的矿井中使用。
DZQ带式转载机尺寸、重量

外形尺寸：

a.机器长度  16680mm

b.机器宽度 1400mm
c.机器高度 1515mm
DZQ带式转载机技术特性
 输送量 ≥300t/h
 出厂长度 16.68m
与DSJ100/63/2×75搭接时小车轨距 1550mm
与DSJ80/40/2×40搭接时小车轨距 1295mm
与矿车搭接时小车轨距   630mm
与带式输送机的有效搭接长度      12.5m
隔爆油冷式电滚筒
 a.型号     YDB11-1.6-500×80
 b.功率     11KW
 c. 电压  660/1140
 d. 直径  500mm
改向滚筒直径       219mm
托辊直径          89mm
托辊所成槽角         30°

DZQ带式转载机结构特征：本机由1、机头；2、前身；3、中身；4、机尾；5、支撑小车五大部分组成。
