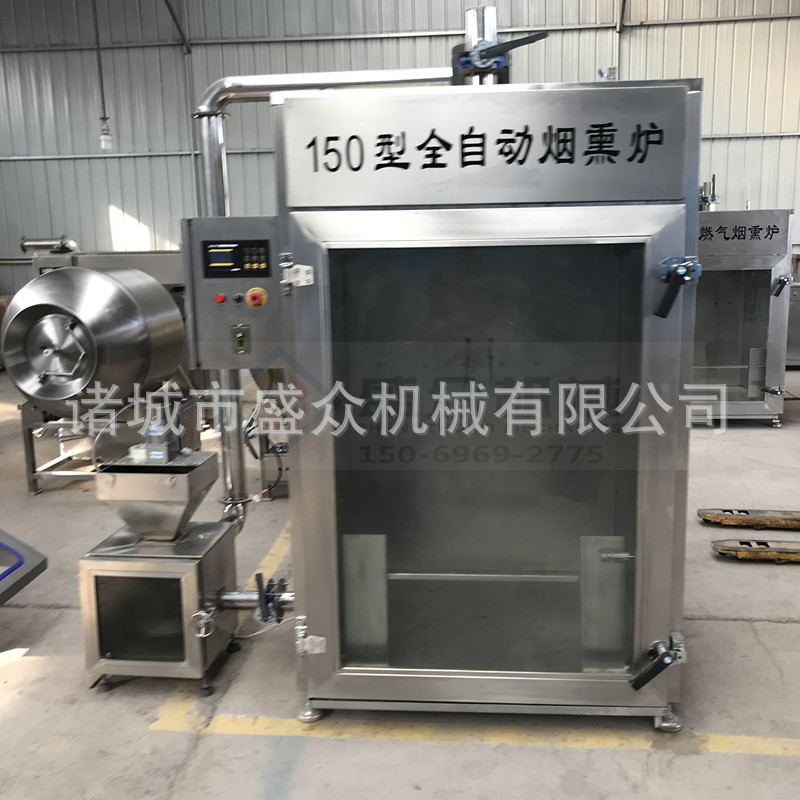

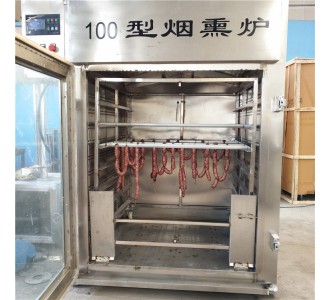

（1）主机（炉体）食品的烟熏蒸煮等工序都在主机内进行，其上部设有电动风机，电动机设有高速和低速旋转，使盘管加热器的热量和低压蒸汽在炉内强制循环，控制炉内烟量和温度均匀。炉内设有温度传感器，用于自动检测蒸煮、烘干和烟熏温度。

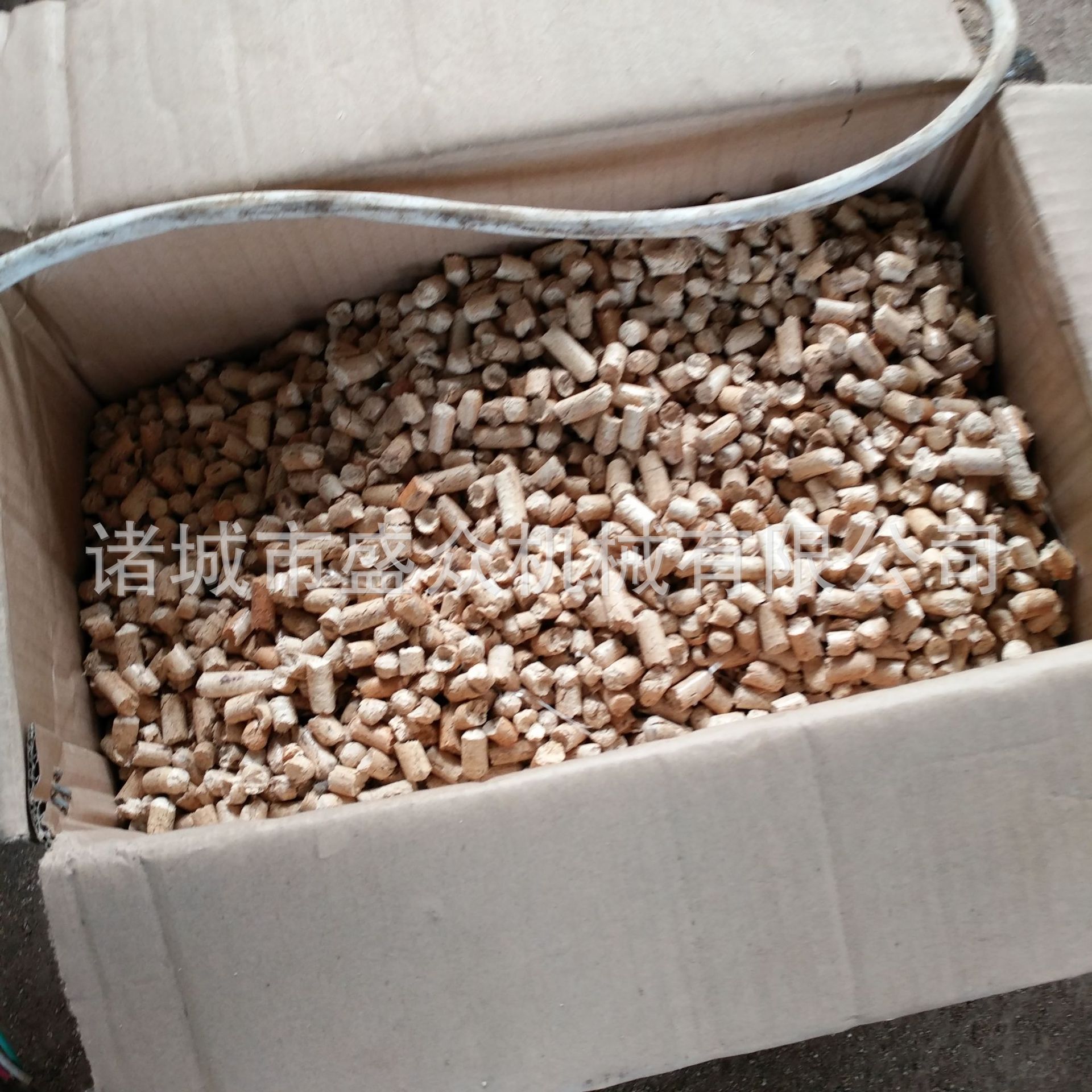

（2）发烟装置 上部为锯沫箱，由减速机带动搅拌机构，锯沫周期地送与下部发烟炉盘的电热器，由电控箱上的点火按钮控制，锯沫受热缓慢燃烧而发烟，被风机吸入主机以熏制熟食品。
（3）管路 分蒸煮管路、烘干管路、清洗管路。
（4）高压蒸汽系统 蒸汽由炉内上方进入，由电磁阀自动开闭给炉体内盘管加热，提供0.4~0.6MPa的高压蒸汽进行烟熏工序。
（5）低压蒸汽系统 通过电磁阀的开闭把0.05MPa-0.1的蒸汽送入炉内用于蒸煮（启动高压电磁阀，是蒸煮温度保持平衡）。

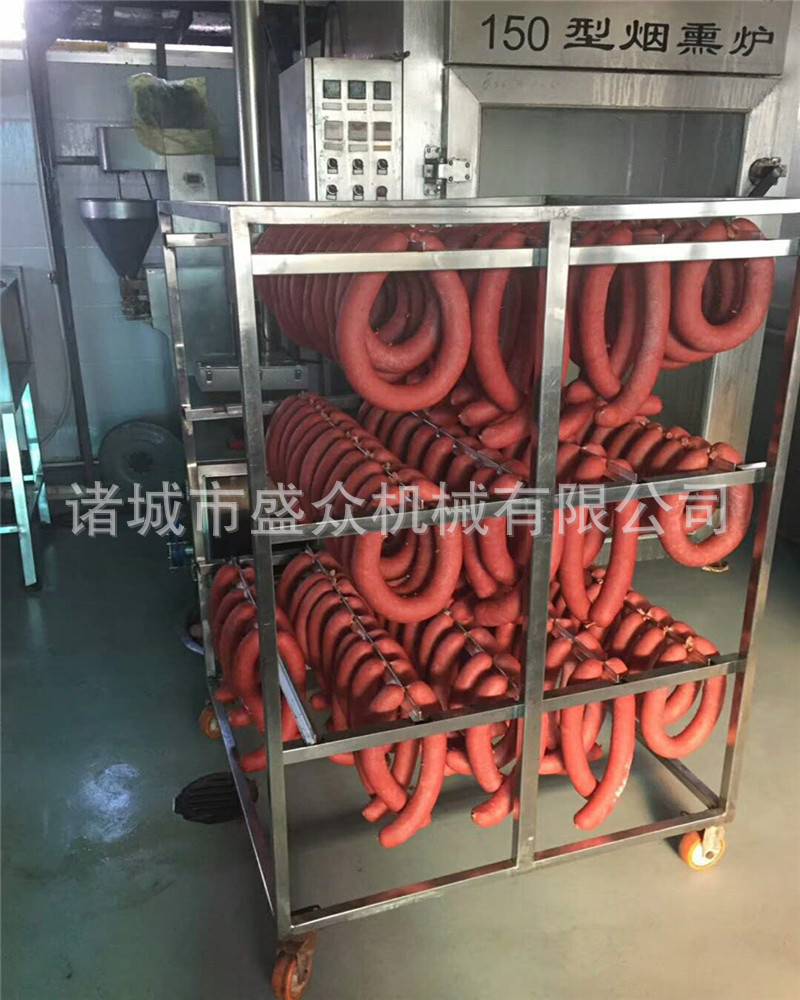

烟熏炉可以用于：
鸡鸭产品、腊肉、腊肠、哈尔滨红肠、台烤、豆干、枣肠、猪头肉、猪蹄、鸡蛋、鹌鹑蛋、三文鱼、鱼类制品、等需要熏制的产品进行熏制。设备设有2个Pt100温度探测器，每个2;Pt100欧姆，一个探测食品温度湿度变化，一个探测炉内的温度湿度变化，有效的控制了食品的变化和加工效果，精确的控制系统，是加工完美食物的不可缺少设备之一。
