PHILIPS 飞利浦多参监护仪GS10
GS10病人监护仪——基层临床科室所需要的监护仪
产品信息
10.4” 彩色TFT显示屏
--高清晰，高对比度
--防炫目，亮度可调
--6通道显示
外形美观 重量轻 体积薄，便于医护人员提运
--仅重4kg（包括电池）
监测基础生命参数
-- 心电、无创血压、Goldway血氧饱和度 、脉率、
呼吸、双体温
适用于成人、小儿、新生儿
功能、界面：脉搏调制音、大字体显示界面，
血压列表界面
数据管理：1000组参数趋势列表，1000小时趋势图，60分钟全息心电波形回顾
支架方案：推车、上墙支架
针对性强
操作简便 平层菜单设计 合理增设快捷键 中文标识
软件功能贴近基础的临床需求，配标掉电存储快速开机
性价比高
监测参数能满足临床基础监测需求
没有太多冗余的功能，强调实用够用

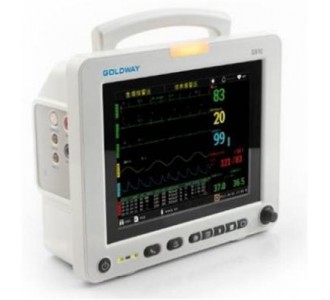

GS10正面图
特点：
-中文标识,易学易懂
-增大的按键,易操作
-突出快捷按键
把基层医院最常见的两个操作按键
“血压”和“报警音”放在易操作
的位置
侧面附件接口图
快速插拔接口，操作一步完成，方便附件更换与管理
适用于基层医院复杂的工作环境
防火
LG防火材料，AF342 耐老化，不易发黄
防尘
灰尘不易进入，对机器工作造成影响
防水
IPX1 水滴滴入到外壳无影响
抗跌落,抗冲击
裸机0.6m跌落测试，100g加速度冲击
整机无风扇
无噪音设计
宽电源输入
110V-240V,适用于基层医院电源不稳定
宽温度工作环境
0-40度
宽湿度工作环境
15-95%
基本生理参数监测
可监测参数：
-心电 ECG
-无创血压 NIBP
-血氧 SPO2
-呼吸 RESP
-脉率 PR
-双体温 TEMP
满足基层医院普通科室的监测需求
心电技术
•3导/5 导心电图
ECG增益
–X1/4, X1/2, X1, X2, X4,
自动
ECG 模式:
–诊断模式，监护模式, 手术模式
•起搏信号识别
扫描速度
–50mm/s 、25 mm/s、12.5 mm/s、6.25 mm/s可选
1 = ECG1 波形标示
2 = 1mV标尺
3 = ECG1波形
4 = 时间间隔标志(每秒)
5 = ECG 导联
6 = ECG 增益
7 = ECG 波形速度
8 = ECG 模式
9 = 心率来源
血氧
较好的抗运动干扰、抗弱灌注
具有灌注分析及显示功能
脉搏调制音
随着血氧饱和度值的高低变化,脉搏的音调发生高低变化,麻醉医师通过听，
就可判别血氧饱和度的变化。
体温
体温1, 体温2
差值 (∆ T)
单位: °C 或 °F
测量部位：体表, 体内
2014-08-01
1 = TEMP1 单位
2 = TEMP1和TEMP2的差值
3 = TEMP 2 单位
4 = TEMP 1 值
5 = TEMP 2 值
呼吸
呼吸率 (rpm)
胸阻抗法
导联选择
五导心电图: RA-LA, RA-LL, LA-RL 和 LL-RL
三导心电图: RA-LA和RA-LL
波形增益: x1/2, x1, x2
波速: 6.25, 12, 25 毫米/秒
1 = 呼吸波形标示
2 = 呼吸波
3 = 呼吸导联
4 = 呼吸增益
5 = 呼吸率(RR)
6 = 呼吸测量单位(rpm)
无创血压
振荡法
收缩压/ 舒张压 (平均压)
病人类型: 成人，儿童，新生儿
灵活的工作模式:
手动模式
自动模式: 时间间隔为1-10，15, 30, 60, 90, 120,180, 240, 480 分种
连续模式: (5分钟连续测量)
单位: mmHg, kPa
1 = NIBP单位
2 =平均动脉血压值(MAP)
3 = 间隔时间
4 = 测量模式
5 = 病人模式
6 = 收缩压
7 = 舒张压
记录和打印
最多可选择记录3个通道波形
实时的参数和波形记录
波形、前置时间都可设置：无、1s、2s或3s
定时记录：时间间隔可设置
15分钟、30分钟、1小时、4小时、8小时或12小时
报警触发记录：仅对波形打印有效
当有报警事件发生时记录仪会自动生成一份打印记录
打印速度： 12.5/25/50mm/s可选
大字体显示
方便远距离多角度
观察参数，使得医护
人员即使远离病床也
能看见患者重要的生
理参数情况
掉电存储和数据存储
掉电存储功能
监护仪掉电后，系统自动保存人监护数据及报警上下限。
60分钟心电波形全息回顾
1000小时趋势回顾
1000组数据趋势列表
200组报警事件
监护仪由主机、电池、支架、以及心电电缆、血压袖带、血氧探头、温度探头、二氧化碳测量组件组成。
