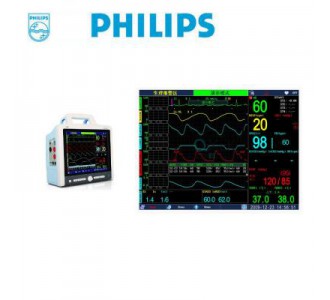

飞利浦病人监护仪G40
测量功能包括用户可选的3导联或5导联心电图、脉搏血氧饱和度测定、无创血压测量、呼吸测量、基础心律、体温、可选择的有创血压测量和呼末二氧发碳及麻醉气体可选内置记录仪直观导航让您指尖轻点，就能实现最常用功能三通道记录仪
超大（12.1”）超清晰彩色显示器，明亮便于读取，即使在光线很暗也无妨
支持ECG同屏7导联显示，4通道ST段分析
具有心律失常分析、心率变异分析、动态血压监测和药物浓度计算功能
具有大字体显示模式、夜间监护模式和呼吸氧合图功能
重量轻但结实耐用，把手舒适便于携带
集成式条带记录仪便于资料的记录（可选择）
• 12.1 寸高亮彩色TFT 显示屏，8 通道显示
• 经过飞利浦专业小组测试认证的心电和血压计算方法
• 强大的计算分析功能及预警系统
• 多达50 天的数据存储
• 强大的预警功能（护士呼叫、三重报警、报警集中管理）
• 灵活的数据传输及导出功能
• 高端参数齐全，满足亚危重及危重科室需要
• 可选第二块电池，超长待机时间
G40 突出特性
①标配丰富的显示功能：
屏幕:高清、纯黑背景、防眩目保护屏、彩色 TFT (800 x 600)
G30 10.4”最多8道波形
VGA 输出可以连接大屏幕便于麻醉科手术观察
大字体显示便于远距离观察
夜间模式
②标配优势的软件功能:
业界领先的抗运动与低灌注飞利浦血氧技术（领先）
心率变异统计分析（领先）方便医护人员跟踪病人心率与临床用药效果
动态血压监测（领先）方便医护人员跟踪病人血压与临床用药的效果
呼吸氧合图提供新生儿呼吸暂停预警减低窒息死亡率
药物浓度计算配合输液泵与注射泵使用简化护士工作流程
7导心电同屏显示
动态趋势及时提供临床生命体征变化
护士呼叫提供紧急医患互动
除颤模拟同步输出可与除颤起搏、体外反博、体外循环联机使用
③标配海量数据储存功能:
120分钟小时全息无损心电波形回放
1200小时趋势回顾图
1600 组无创血压临床数据回顾
200 种警报/心律失常回顾
G40参数
标准:
心电(ECG), 血氧饱和度（SPO2), 呼吸(Resp),无创血压(NIBP),
双通道体温(2 x Temp), ST段分析, 心律失常分析（ARR）
可选:
双通道有创血压(2 x IBP，可进行颅内压测量), Oridion二氧化碳(Oridion CO2)，
记录仪
可选: 墙架, 直立支架;
直立支架GCX:989803144001(Philips料号)
墙架 GCX:989803144011(Philips料号)
G40显示及软件
波形增强
波形变粗
大字体显示
方便远距离观察参数
7 导同屏显示模式
监测5导时显示全部的7导心电图
网格显示
用户可以打开或关闭波形通道的背景网格，方便用户直接目测而无需冻结波形进行度量
呼吸氧合图
心率、血氧饱和度及呼吸率的综合显示，提供新生儿呼吸暂停预警减低窒息死亡率
动态趋势
显示每个监护参数的动态 趋势
可观察1小时/2小时/4小时 的动态趋势
心电技术 （ECG）
3导/5 导心电图
7 导同屏显示模式
ECG增益
X1/4, X1/2, X1, X2, X4, 自动
心率优先: ECG 或SpO2
ECG 模式:
诊断模式，监护模式, 手术模式
心率变异统计分析
起搏信号识别
除颤同步输出
1 = ECG1 波形标示
2 = 1mV 标尺
3 = ECG1波形
4 = 时间间隔标志(每秒)
5 = ECG 导联
6 = ECG 增益
7 = ECG 波形速度
8 = ECG 模式
9 = 心率来源
13 种心律失常分析（☆经过Philips测算，准确度高）
13种心律失常分析和4导ST段分析
4导ST 段分析
心率变异分析
心率变异统计分析结果回放：
平均心率
平均白天心率
平均夜间心率
最高心率
最低心率
超出正常范围百分比
高出正常范围百分比
低于正常范围百分比
心率趋势图和分布图
动态血压统计分析
心动态血压监测结果回放:
- 24小时平均血压
- 平均白天血压
- 平均夜间血压
- 最高和最低血压
- 血压负荷
- 不正常血压数据以及平均脉率
- 白天平均脉率
- 夜间平均脉率
- 最高和最低脉率
心电波形分析
呼吸4导联监测
胸阻抗法
2导或4导可选
窒息报警: 5 – 120秒
（ ☆独有）
☆ G30在呼吸算法有很大改进，采用Philips呼吸算法，抗干扰性强，
能更好的适用于不同的病人
☆独特4种呼吸导联选择:RA-LA/RA-LL/LA-RL/LL-RL
LL-RL可解决儿童及新生儿、胸廓受限性疾病患者呼吸测量不准的情况，适用于各类腹式呼吸的患者。
飞利浦血氧饱和度（Philips SPO2）
血氧饱和度，脉率（PR）
用户可选择波速: 6.25, 12.5, 25, 50 mm/s
Philips FAST SPO2
技术优势：
Philips专利傅立叶伪差抑制技术的算法可以明显减少运动或低灌注状态下的错误读数、漏读及错误报警
临床优势：
用于经常活动的新生儿和婴儿；
用于低温麻醉手术后经常发生寒颤的病人
用于危重病人监护，如多器官衰竭病人的监护
1 = IBP2 波形标示 2 = IBP1波形标示 3 = IBP1 波形 4 = IBP2 波形 5 = 脉率
6 = 收缩压 7 = 舒张压 8 = IBP 测量单位 9 = 平均动脉压
以色列Oridion微流二氧化碳（CO2）
呼气末二氧化碳（EtCO2） 吸入二氧化碳（InCO2 ）, 呼吸率(RR)
单位: mmHg, kPa
波速:
6.25, 12.5, 25 mm/s
波形填充模式
临床应用
手术麻醉
急救/急诊
重症监护
功能特点
采样流速很低
多余水分处理
无交叉感染
1 = CO2 波形标识 2 = CO2 波形 3 = 呼气末CO2 值 4 = 吸入CO2 值
5 = 呼吸率 6 = 呼气末CO2 单位 7 = 吸入CO2 单位 8 = 呼吸率单位
麻醉气体（AG）
O2 ：氧气（可选）
Enflurane：安氟醚
Isoflurane：异氟醚
Halothane：氟烷
Sevoflurane：七氟醚
Desflurane：地氟醚
N2O: 笑气
CO2：二氧化碳
G40掉电存储及数据存储功能
掉电存储功能
监护仪断电后，系统自动保存人监护数据及报警上下限。
120分钟心电波形全息回顾
1200小时趋势回顾（50天）
1600组数据趋势列表
200组报警事件
200组心律失常事件
记录和打印
最多可选择记录3个通道波形
实时的参数和波形记录
波形、前置时间都可设置：无、1s、2s或3s
定时记录：时间间隔可设置
15分钟、30分钟、1小时、4小时、8小时或12小时
报警触发记录：仅对波形打印有效
当有报警事件发生时记录仪会自动生成一份打印记录
打印速度：独有 ☆ 12.5/25/50mm/s可选
☆新增了“动态血压报告”打印功能
丰富的记录格式与内容
丰富记录内容
实时与回顾信息、计算结果，病人信息、
参数信息、波形信息、趋势表
技术参数
一、 可监护参数
标准配置参数：心电(ECG)、呼吸(RESP)、无创血压(NIBP)、血氧饱和度(SpO2)、脉率(PR)、体温(TEMP)
可选配置参数：有创血压(IBP)、呼末二氧化碳(EtCO2)、麻醉气体(AG)、
二、环境指标
环境温度 正常工作 ：5℃ ～ 40℃；运输和储存：-20℃ ～ +55℃
相对湿度 正常工作 ：≤80%（无水凝）；运输和储存：≤95%（无水凝）
大气压力 正常工作 ：70.0 kPa ～ 106.0 kPa；运输和储存：50.0 kPa ～ 106.0 kPa
三、显示
显示屏尺寸：12.1”彩色TFT显示
分辨率：800×600
显示通道：6/8通道
具有大字体显示功能
可外接显示器
四、电源
交流电源 100V-240V～，50/60Hz，额定输入150VA
电 池 可插拔充电电池，工作时间≥1.5小时
五、性能指标
5.1、心电(ECG)
导联方式 3导/5导
心电模式 监护/诊断/手术
心率测量范围 15bpm ～300bpm
心率测量误差 ±5%
心电显示通道 4通道, 支持全导波形显示，支持同屏七导联显示
增益选择 ×4、×2、×1、×1/2、×1/4、和AUTO档可选
扫描速度 12.5/25/50 mm/s可选
ST段偏移测量 测量范围：-0.8mV～+0.8mV(在诊断模式下)
测量精度：±0.02mV或读数的±5%(在诊断模式下
ST段测量通道 4通道
心律失常监护 在诊断模式下：室性早博(Ventricular Ectopic Beat)、二联律(Bigeminy)、三联律(Trigeminy)、室早成对(V.E.B Pair)、心动过速(Tachycardia)、室性心动过速(Ventricular Tachycardia)、心动过缓(Bradycardia)、心律不齐(Arrhythmia)、漏博（Missed Beats）、停博(Pause)、R波出现在T波上(R on T)、S-T段异常（S-T Abnormity）、其它异常(Abnormity)，共13种类型
共模信号抑制能力 ＞60dB
起博检测 OFF/ON I/ON II/ON III/ON V可选
除颤保护 5kV测试
除颤后恢复时间 ﹤5s
心率报警设置 设置范围为15bpm ～300bpm，报警限设置的步长为±1bpm
5.2、呼吸(Resp)
测量方式 胸阻抗测量法
呼吸导联 RA-LA/RA-LL/LA-RL/LL-RL可选择
呼吸率测量范围 0 rpm ～120 rpm
呼吸率测量误差 ±2rpm
增益选择 ×2、×1、×1/2可选
扫描速度 6.25/12.5/25 mm/s
呼吸率报警设置 报警范围为0 rpm ～120 rpm，报警限设置的步长为±1rpm
窒息报警时间设置 5/10/15/20……/120s可选
5.3、脉搏血氧(SpO2)
SpO2测量范围 0% ～ 100%
SpO2测量精度 ±2%(70%-100%)
扫描速度 12.5/25/50mm/s可选
报警设置 报警范围为0% ～ 100%，报警限设置的步长为1%
脉率测量范围 30bpm ～ 240bpm
脉率测量精度 ±2bpm 或±5%
脉率报警设置 报警范围为30bpm ～ 240bpm，报警限设置的步长为1bpm
5.4、无创血压(NIBP)
测量方法 振荡法或示波法
测量参数 收缩压/舒张压/平均压/脉搏
测量模式 手动/自动/连续
自动血压测量时间间隔 1-480分钟可选
测量单位 mmHg/kPa
适用范围 成人、儿童、婴儿
测量范围
收缩压：
成人 /儿童 30 mmHg ～ 254mmHg (4.0kPa ～ 33.9kPa)
婴儿 30 mmHg ～ 135mmHg (4.0kPa ～ 18.0kPa)
舒张压：
成人/儿童 10 mmHg ～ 220mmHg (1.3kPa ～ 29.3kPa)
婴儿 10 mmHg ～ 110mmHg (1.3kPa ～ 14.7kPa)
平均压:
成人/儿童 20 mmHg ～ 235mmHg (2.7kPa ～ 31.3kPa)
婴儿 20 mmHg ～ 125mmHg (2.7kPa ～ 16.7kPa)
压力显示误差 ±8 mmHg(±1.07kPa)或±5%
脉率测量范围 40bpm ～ 240bpm
脉率测量误差 ±2bpm 或±5%
报警设置 报警范围与显示范围一致，报警限设置的步长为1mmHg或0.1kPa
血压差报警设置 1 mmHg ～ 40 mmHg
5.5、体温(Temp)
通道数 双体温
单位 摄氏（℃）/华氏（℉）可选
测量范围 0℃～ 50℃
测量精度 ±0.1 ℃
体温差显示 能显示两个体温通道之差的绝对值
探头 体表或腔内
报警设置 报警范围为0℃～ 50℃，报警限设置的步长0.1 ℃
5.6、二氧化碳(EtCO2) （选配）
测量方式 旁流/微流
测量参数 吸入二氧化碳（InCO2）、呼气末二氧化碳（EtCO2）、呼吸率
工作模式 测量/待机方式可选
测量单位 mmHg/Kpa
测量范围 0 mmHg ～99mmHg (10.1kPa)
测量误差 ±2 mmHg (0 mmHg ～ 40 mmHg)
±5 mmHg (41mmHg ～ 99 mmHg)
分辨率 1 mmHg
CO2呼吸率 0 ～ 100bpm
波形显示速度 6.25、12.5、25 mm/s
报警设置 报警范围0mmHg～99mmHg，报警限设置的步长1 mmHg或0.1kPa
5.7、有创血压(IBP) （选配）
测量方法 直接法
测量参数 收缩压/舒张压/平均压
测量单位 mmHg/Kpa
通道数 双通道
分辨率 1 mmHg
采样率 62.5次/秒
测量范围 -50mmHg ～400 mmHg
测量精度 ±5mmHg (±0.3kPa)
静态压力测量误差 ±3 mmHg(-50 mmHg ～ 400 mmHg)
增益选择 20/40/60/80/120/180/240/330/450/Auto可选
波形显示速度 12.5、25、50 mm/s±10%
5.8、麻醉气体（选配）
测量方法 红外线吸收法
测量参数 CO2、N2O、O2(选配)及五类麻醉气体(氟烷(Halothane)、异氟烷(Isoflurane)、安氟烷(Enflurane)、七氟烷(Sevoflurane)、地氟醚(Desflurane))中的一种
CO2测量单位 mmHg/Kpa
测量模式 待机/测量可选
波形速度 6.25、12.5、25 mm/s
测量范围和精度
氧气(O2) 5～100 Vol .% + 3 Vol. %
安氟烷(Enflurane) 0～5 Vol. % +（0.15 Vol. %+15% rel）
异氟烷(Isoflurane) 0～5 Vol. % +（0.15 Vol. %+15% rel）
氟烷 (Halothane) 0～5 Vol. % +（0.15 Vol. %+15% rel）
七氟烷(Sevoflurane) 0～5 Vol. % +（0.15 Vol. % +15% rel）
地氟烷 (Desflurane) 0～18 Vol. % +（0.15 Vol.% +15% rel）
笑气 (N2O) 0～100 Vol. % +（2 Vol. %+8% rel）
窒息报警时间设置 5/10/15/20……/120s可选
5.10、记录仪(选配)
类型 三通道热阵记录仪（内置）
打印方式 实时、定时、设定时长、前置时间或报警触发
打印速度 自动/12.5/25.0 mm/s
打印内容 波形和数据，3通道波形打印
记录纸宽度 50mm
配置清单
该产品由主机(含有G30/G40病人监护仪嵌入式软件组件)、心电电缆、血压袖带、血氧探头、温度探头、有创血压电缆、二氧化碳测量组件、麻醉气体测量组件组成，
标准配置：心电(ECG)、呼吸(RESP)、无创血压(NIBP)、飞利浦血氧(SpO2)、脉率(PR)、双体温(2×TEMP，不含探头)
可选配置：双有创血压(2×IBP)、呼末二氧化碳(EtCO2)、麻醉气体(AG)、三通道记录仪
