LBY-3A顶板离层仪，顶板离层仪安装方法，顶板岩层移动监测仪，顶板离层仪厂家，LBY-3A顶板离层仪产品介绍

一、LBY-3A顶板离层指示仪介绍：

LBY-3A顶板离层指示仪是将顶板孔内多个固定装置随岩层变化的值通过测量钢丝绳反映到设在顶板表面的测读数装置上，通过顶板不同层位的位移差，判断出巷道顶板的稳定性和锚杆的支护效果。

二、LBY-3A顶板离层指示仪结构组成：

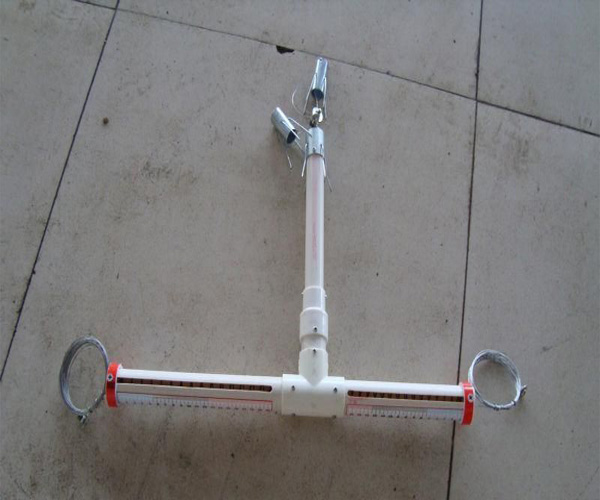

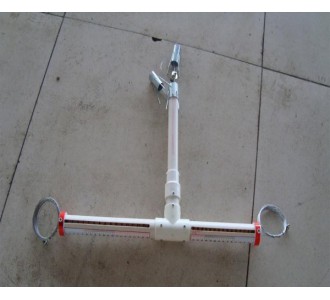

顶板离层仪由孔内固定器、测量钢丝、孔内盘和测读数装置四部分组成

（1）孔内固定器采用弹簧抓爪式结构；

（2）测量钢丝由柔软弹性小的多股细钢丝联接内固定器与测读数装置；

（3）测读数装置由两个带有刻度标志的半圆钢条组成；

（4）孔口盘由塑料圆盘和塑料管组成，圆盘作用是导泄孔内水，圆管是读数装置的基准点。

三、安装步骤：

（1）用锚杆钻机∮26mm钻头打7m—8m深的孔；

（2）深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深部基应固定顶板以上7m—8m处；

浅部基点：用安装杆推入浅部基点锚固器至2.3米处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住；

（3）对准刻度：将粗读数筒和孔口套管下边缘对齐，将其绳卡卡死，并截去多余钢绳：将细读数筒与粗读数筒下边缘对齐，将其绳卡卡死，并截去多余钢绳，为方便统一，细筒和粗筒的基读数值都设置在10mm处。

泰安宇成是一家长期经营矿山设备的厂家，价格低廉，产品质量好，如果您想了解更多LBY-3A顶板离层指示仪的有关内容，请找我们。（以上非实际价格）
