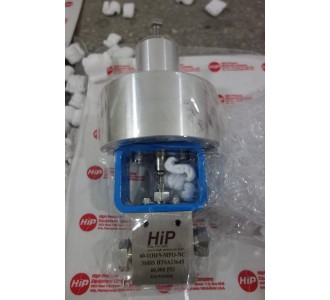

HIP高压气控阀，HIP超高压气控针阀，高压气控减压阀
产品品牌： hip
最小起订： 1 只
产品价格： 5000.00元/只
供货总量： 10000 只
发货期限： 自买家付款之日起 3 天内发货
浏览次数： 282
询价


  • 产品详细说明
  • 详细参数
 HIP高压气控阀可以通过低气压（通常小于1MPa）控制阀门开启关闭，从而实现液压或气压管路的通断。常用于自动控制或半自动控制液压或气压系统中。

2


迷你型气控阀



undefined




迷你型常开气控阀（Normally Open，弹簧打开/供气关闭)
阀门系列 最大工作压力 关闭阀座所需的大致空气压力
10-**AF2 6,000 psi 55 psi
10-**AF4 6,000 psi 55 psi
10-**AF6 6,000 psi 55 psi
30-**HF4 6,000 psi 55 psi
30-**HF6 6,000 psi 55 psi
30-**HF9 6,000 psi 55 psi







迷你型常闭气控阀（Normally Closed，供气打开/弹簧关闭)
阀门系列 最大工作压力 最小调节螺栓力矩 打开阀座所需的大致空气压力 打开全部阀座所需的大致空气压力
10-**AF4 6,000 psi 15 in.ib 55 psi 90 psi
10-**AF6 6,000 psi 15 in.ib 55 psi 90 psi
30-**HF4 6,000 psi 15 in.ib 55 psi 90 psi
30-**HF6 6,000 psi 15 in.ib 55 psi 90 psi
30-**HF9 6,000 psi 15 in.ib 55 psi 90 psi
备注：**代表手动针阀系列型号代号，有关手动针阀型号请参见高压针阀。

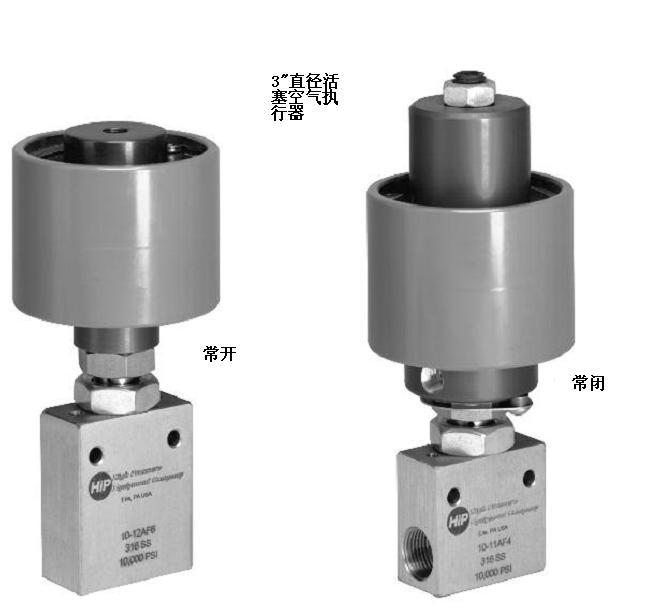

膜片式气控阀





常开气控阀（Normally Open，弹簧打开/供气关闭)
阀门系列 最大工作压力 打开阀座所需的大致 空气压力
10-**AF4 10,000 psi 35 psi
10-**AF6 10,000 psi 35 psi
10-**NFA 10,000 psi 35 psi
10-**NFB 10,000 psi 35 psi
10-**NFC 10,000 psi 35 psi
15F-**NFA 15,000 psi 85 psi
15F-**NFB 15,000 psi 85 psi
15F-**NFC 10,000 psi 100 psi
15F-**NFD 10,000 psi 100 psi
20-**LF4 20,000 psi 60 psi
20-**LF6 15,000 psi 85 psi
20-**LF9 10,000 psi 100 psi
30-**HF4 30,000 psi 60 psi
30-**HF6 30,000 psi 85 psi
30-**HF9 30,000 psi 85 psi
40-**HF9 30,000 psi 85 psi
60-**HF4 60,000 psi 70 psi
60-**HF6 60,000 psi 70 psi
60-**HF9 60,000 psi 70 psi







常闭气控阀（Normally Closed，供气打开/弹簧关闭)
阀门系列 最大工作压力 最小调节螺栓力矩 打开阀座所需的大致空气压力 打开全部阀座所需的大致空气压力
10-**AF4 10,000 psi 20 in.lb 30 psi 45 psi
10-**AF6 10,000 psi 20 in.lb 30 psi 45 psi
10-**NFA 10,000 psi 20 in.lb 30 psi 45 psi
10-**NFB 10,000 psi 20 in.lb 30 psi 45 psi
10-**NFC 10,000 psi 20 in.lb 30 psi 45 psi
15F-**NFA 15,000 psi 60 in.lb 80 psi 100 psi
15F-**NFB 15,000 psi 60 in.lb 80 psi 100 psi
15F-**NFC 10,000 psi 75 in.lb 95 psi 100 psi
15F-**NFD 10,000 psi 75 in.lb 95 psi 100 psi
20-**LF4 20,000 psi 40 in.lb 55 psi 90 psi
20-**LF6 15,000 psi 60 in.lb 80 psi 100 psi
20-**LF9 10,000 psi 75 in.lb 95 psi 100 psi
30-**HF4 30,000 psi 40 in.lb 55 psi 75 psi
30-**HF6 30,000 psi 60 in.lb 80 psi 100 psi
30-**HF9 30,000 psi 60 in.lb 80 psi 100 psi
40-**HF9 30,000 psi 60 in.lb 80 psi 100 psi
60-**HF4 60,000 psi 50 in.lb 65 psi 85 psi
60-**HF6 60,000 psi 50 in.lb 65 psi 85 psi
60-**HF9 60,000 psi 50 in.lb 65 psi 85 psi
备注：**代表手动针阀系列型号代号，有关手动针阀型号请参见高压针阀。





中载型/重载型/超重载型气控阀





中载型/重载型/超重载型常闭气控阀（Normally Closed，供气打开/弹簧关闭)
中载型
阀门系列 最大工作压力 节流口通直径  (通径) 最小调节螺栓力矩 打开阀座所需的大致空气压力 打开全部阀座所需的大致空气压力 型号后缀
10-**AF4 10,000 psi 1/8" 25 in.lb 30 psi 40 psi MPO-NC
10-**AF6 10,000 psi 1/8" 25 in.lb 30 psi 40 psi MPO-NC
15F-**NFA 15,000 psi 13/64" 45 in.lb 55 psi 75 psi MPO-NC
15F-**NFB 15,000 psi 13/64" 45 in.lb 55 psi 75 psi MPO-NC
15F-**NFC 10,000 psi 5/16" 55 in.lb 70 psi 95 psi MPO-NC
15F-**NFD 10,000 psi 5/16" 55 in.lb 70 psi 95 psi MPO-NC
20-**LF4 20,000 psi 1/8" 50 in.lb 70 psi 95 psi MPO-NC
20-**LF6 15,000 psi 13/64" 55 in.lb 70 psi 95 psi MPO-NC
20-**LF9 10,000 psi 5/16" 55 in.lb 70 psi 95 psi MPO-NC
30-**HF4 30,000 psi 3/32" 50 in.lb 60 psi 75 psi MPO-NC
30-**HF6 30,000 psi 1/8" 55 in.lb 60 psi 75 psi MPO-NC
30-**HF9 30,000 psi 1/8" 55 in.lb 60 psi 75 psi MPO-NC
60-**HF4 60,000 psi 1/16" 50 in.lb 50 psi  65 psi MPO-NC
60-**HF6 60,000 psi 1/16" 50 in.lb 50 psi  65 psi MPO-NC
60-**HF9 60,000 psi 1/16" 50 in.lb 50 psi  65 psi MPO-NC
重载型
15F-**NFC 15,000 psi 5/16" 85 in.lb 60 psi 75 psi HPO-NC
15F-**NFD 15,000 psi 5/18" 85 in.lb 60 psi 75 psi HPO-NC
20-**LF4 20,000 psi 1/8" 55 in.lb 35 psi 50 psi  HPO-NC
20-**LF6 20,000 psi 13/64" 60 in.lb 35 psi 50 psi  HPO-NC
20-**LF9 16,000 psi 5/16" 85 in.lb 60 psi 75 psi HPO-NC
20-**LF12 9,000 psi 7/18" 85 in.lb 60 psi 75 psi HPO-NC
20-**LF16 6,000 psi 9/16" 85 in.lb 60 psi 75 psi HPO-NC
30-**HF4 30,000 psi 3/32" 50 in.lb 30 psi 40 psi HPO-NC
30-**HF6 30,000 psi 1/8" 55 in.lb 30 psi 40 psi HPO-NC
30-**HF9 30,000 psi 1/8" 55 in.lb 30 psi 40 psi HPO-NC
60-**HF4 60,000 psi 1/16" 50 in.lb 25 psi 35 psi HPO-NC
60-**HF6 60,000 psi 1/16" 50 in.lb 25 psi 35 psi HPO-NC
60-**HF9 60,000 psi 1/16" 50 in.lb 25 psi 35 psi HPO-NC
超重载型
20-**LF12 20,000 psi 7/16" 60 in.lb 35 psi 60 psi EHPO-NC
10-**NFF 10,000 psi 11/16" 75 in.lb 45 psi 70 psi EHPO-NC
10-**NFH 10,000 psi 11/16" 75 in.lb 45 psi 70 psi EHPO-NC
10-**LF16 10,000 psi 11/16" 75 in.lb 45 psi 70 psi EHPO-NC
20-**LF16 20,000 psi 9/16" 95 in.lb 55 psi 95 psi EHPO-NC
30-**LF16 30,000 psi 7/16" 90 in.lb 50 psi 85 psi EHPO-NC







中载型/重载型/超重载型常开气控阀（Normally Open，弹簧打开/供气关闭)
中载型
阀门系列 最大工作压力 节流口直径     (通径) 打开阀座所需的大致空气压力 型号后缀
10-**AF4 10,000 psi 1/8" 35 psi MPO-NO
10-**AF6 10,000 psi 1/8" 35 psi MPO-NO
15F-**NFA 15,000 psi 13/64" 75 psi MPO-NO
15F-**NFB 15,000 psi 13/64" 75 psi MPO-NO
15F-**NFC 10,000 psi 5/16" 100 psi MPO-NO
15F-**NFD 10,000 psi 5/16" 100 psi MPO-NO
20-**LF4 20,000 psi 1/8" 95 psi MPO-NO
20-**LF6 20,000 psi 13/64" 100 psi MPO-NO
20-**LF9 10,000 psi 5/16" 100 psi MPO-NO
20-**LF12 6,000 psi 7/16" 100 psi MPO-NO
30-**HF4 30,000 psi 3/32" 60 psi MPO-NO
30-**HF6 30,000 psi 1/8" 60 psi MPO-NO
30-**HF9 30,000 psi 1/8" 60 psi MPO-NO
60-**HF4 60,000 psi 1/16" 55 psi MPO-NO
60-**HF6 60,000 psi 1/16" 55 psi MPO-NO
60-**HF9 60,000 psi 1/16" 55 psi MPO-NO
重载型
15F-**NFC 15,000 psi 5/16" 75 psi HPO-NO
15F-**NFD 15,000 psi 5/16" 75 psi HPO-NO
20-**LF4 20,000 psi 1/8" 55 psi HPO-NO
20-**LF6 20,000 psi 13/64" 55 psi HPO-NO
20-**LF9 20,000 psi 5/16" 95 psi HPO-NO
20-**LF12 13,000 psi 7/16" 100 psi HPO-NO
20-**LF16 8,800 psi 9/16" 100 psi HPO-NO
30-**HF4 30,000 psi 3/32" 35 psi HPO-NO
30-**HF6 30,000 psi 1/8" 35 psi HPO-NO
30-**HF9 30,000 psi 1/8" 35 psi HPO-NO
60-**HF4 60,000 psi 1/16" 30 psi HPO-NO
60-**HF6 60,000 psi 1/16" 30 psi HPO-NO
60-**HF9 60,000 psi 1/16" 30 psi HPO-NO
超重载型
20-**LF12 20,000 psi 7/16" 55 psi EHPO-NO
10-**NFF 10,000 psi 11/16" 45 psi EHPO-NO
10-**NFH 10,000 psi 11/16" 45 psi EHPO-NO
10-**LF16 10,000 psi 11/16" 45 psi EHPO-NO
20-**LF16 20,000 psi 9/16" 55 psi EHPO-NO
30-**LF16 30,000 psi 7/16"  50 psi  EHPO-NO
备注：**代表手动针阀系列型号代号，有关手动针阀型号请参见高压针阀。





远程控制气控阀





远程控制常开气控阀（Normally Open，弹簧打开/供气关闭)
阀门系列 最大工作 压力 打开阀座所需的大致空气 压力 节流孔直径（通径） 连接形式 钢管规格
外径 内径
D10R12LF9R 10,000 psi 60 psi 1/4" LF9 9/16" 5/16"
D20R12LF9R 20,000 psi 75 psi 1/4" LF9 9/16" 5/16"
D30R12HF4R 30,000 psi 65 psi 1/8" HF4 1/4" 0.083"
D30R12HF6R 30,000 psi 65 psi 1/8" HF6 3/8" 1/8"
D30R12HF9R 30,000 psi 65 psi 1/8" HF9 9/16" 3/16"
D10R12HF9R 10,000 psi 60 psi 1/4" HF9 9/16" 5/16"
D60R12HF4R 60,000 psi 55 psi 1/16" HF4 1/4" 1/16"
D60R12HF6R 60,000 psi 55 psi 1/16" HF6 3/8" 1/8"
D60R12HF9R 60,000 psi 55 psi 1/16" HF9 9/16" 3/16"
D100R12XF4R 100,000 psi 90 psi 1/16" XF4 1/4" 1/16"
D100R12XF6R 100,000 psi 90 psi 1/16" XF6 3/8" 1/16"









远程控制常闭气控阀（Normally Closed，供气打开/弹簧关闭)
阀门系列 最大工作压力 螺紧螺母   力矩 打开阀座所需的大致空气压力 打开全部阀座所需的大致空气压力 节流口直径  (通径) 连接形式 钢管规格
外径 内径
S10R12LF9R 10,000 psi 20 ft.ib. 55 psi 90 psi 1/4" LF9 9/16" 5/16"
S20R12LF9R 20,000 psi 40 ft.ib. 70 psi 75 psi 1/4" LF9 9/16" 5/16"
S30R12HF4R 30,000 psi 20 ft.ib. 60 psi 75 psi 1/8" HF4 1/4" 0.083"
S30R12HF6R 30,000 psi 20 ft.ib. 60 psi 75 psi 1/8" HF6 3/8" 1/8"
S30R12HF9R 30,000 psi 20 ft.ib. 60 psi 75 psi 1/8" HF9 9/16" 3/16"
S10R12HF9R 10,000 psi 20 ft.ib. 55 psi 90 psi 1/4" HF9 9/16" 5/16"
S60R12HF4R 60,000 psi 20 ft.ib. 50 psi 65 psi 1/16" HF4 1/4" 1/16"
S60R12HF6R 60,000 psi 20 ft.ib. 50 psi 65 psi 1/16" HF6 3/8" 1/8"
S60R12HF9R 60,000 psi 20 ft.ib. 50 psi 65 psi 1/16" HF9 9/16" 3/16"
S100R12XF4R 100,000 psi 30 ft.ib. 85 psi 100 psi 1/16" XF4 1/4" 1/16"
S100R12XF6R 100,000 psi 30 ft.ib. 85 psi 100 psi 1/16" XF6 3/8" 1/16"
