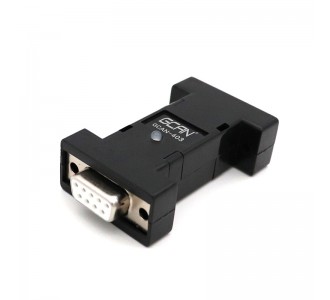

广成科技GCAN-403容错CAN转换器提供了符合ISO/DIS11898-2/3规范的标准CAN（高速CAN）收发器与容错CAN收发器之间的透明转换功能。GCAN-403转换器上集成1个容错CAN收发器和1个标准CAN收发器，支持5Kbps~125Kbps之间通讯速率的互转。GCAN-403转换器可用于容错CAN网络的测试与转换。
GCAN-403转换器需搭配我公司DB9接口标准CAN设备使用，用户只需将转换器直接接到DB9形式的CAN总线接口上，即可将CAN分析仪、CAN转换网关等使用标准CAN收发器的设备转换成容错型CAN收发器，接入容错CAN网络。
性能特点
1、集成1路标准CAN接口、1路容错CAN接口；
2、支持CAN2.0A和CAN2.0B帧格式，符合ISO/DIS11898规范；
3、转换器通讯波特率支持5Kbps~125Kbps之间；
4、DC+5V100mA电源供电；
5、标准CAN接口采用DB9母头（插座）接口；
6、容错CAN接口采用DB9公头（插针）接口；
7、工作温度范围：-40℃~+85℃；
典型应用
（1）标准CAN分析仪测量容错CAN总线；
（2）CAN转换器模块转换成容错CAN接口。
单线CAN运行模式
CAN-SW模块支持2种不同的单线CAN模式——正常模式（33.33Kbit/s）、高速模式（83.33Kbit/s）。两种模式之间无需选择开关即可自动切换。
正常模式：
这种模式用于正常操作，CAN比特率为33.33Kbit/s，单线CAN输出端有信号波形，可以控制电压转换速度及上升沿和下降沿，这样可以保障EM辐射的小化。
高速模式：
CAN-SW支持83.33Kbit/s的高速模式，以便于使用软件进行数据诊断。跟正常模式相比，总线数据传输速度更快，因此EMC性能相比正常模式有所降低。
高速模式仅应用于特殊情况，而不是单线CAN的常规状态。
CAN总线波特率
当用户使用CAN-SW转换器时，必须保证普通CAN端的波特率与单线CAN端保持一致。普遍的单线CAN波特率：33.33Kbit/s、83.33Kbit/s。
