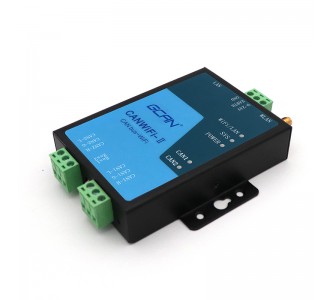

广成科技GCAN-211是集成2路CAN接口、1路以太网接口和1路WiFi接口的高性能型CAN-bus总线通讯接口卡。采用广成科技GCAN-211高性能CAN接口卡，用户可以轻松完成CAN-bus网络和WiFi网络的互连互通，进一步拓展CAN-bus网络的范围。
广成科技GCAN-211高性能CAN接口卡是CAN-bus产品开发、CAN-bus数据分析的强大工具，PC、手机、PAD可以通过WiFi快速连接至CAN-bus网络，构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN-bus网络领域中数据处理、数据采集的CAN-bus网络控制节点。同时该设备具有体积小巧、即插即用等特点，也是便携式系统用户的选择。
广成科技GCAN-211接口卡上已集成CAN接口电气隔离保护模块，使其避免由于瞬间过流/过压而对设备造成损坏，增强系统在恶劣环境中使用的可靠性。
广成科技GCAN-211高性能CAN接口卡支持二次开发。我公司为用户提供VB环境下的连接例程代码，用户可以根据此例程自行开发测试软件或将设备集成到现有的软件系统中。
硬件特点
1、高速的32位工业级处理器；
2、内嵌硬件看门狗定时器；
3、模块内置FLASH储存器，可储存参数；
4、使用外接电源供电(DC+9~24V)，推荐电源值12V或24V；
5、供电电流：80mA，24VDC；
6、静电放电抗扰度等级：接触放电±2KV，空气放电±15KV；
7、电快速瞬变脉冲群抗扰度等级：±1KV；
8、浪涌抗扰度等级：±1KV；
9、工作温度范围：-40℃~+85℃；
10、工作湿度范围：5%~95%RH无凝露；
11、螺丝固定的安装方式，专为工业设计。
CAN属性
1、集成2路CAN-bus接口，采用凤凰端子接线方式；
2、CAN-bus信号包括：CAN_H、CAN_L、CAN_GND；
3、CAN-bus支持CAN2.0A和CAN2.0B帧格式，符合ISO/DIS11898规范；
4、CAN-bus通讯波特率在5Kbps~1Mbps之间任意可编程；
5、CAN-bus接口采用电气隔离，隔离模块绝缘电压：DC1500V；
6、32个硬件FIFO接收缓冲器，接收数据流量：8000帧/秒；
7、CAN端接收报文时间戳精度可达1us。
以太网属性
1、PC接口使用标准以太网接口，RJ45，支持10/100M自适应；
2、支持心跳和超时断开功能；
3、工作端口、目标IP和目标端口均可设定；
4、网络断开后自动恢复连接资源，可靠地建立TCP连接；
5、TCP支持多达255个连接，满足6组用户同时管理一个CAN口；
6、UDP方式下每个CAN口支持6组目标IP段，多个用户可同时管理一个CAN设备；
7、支持协议包括ETHERNET、ARP、IP、ICMP、UDP、DHCP、DNS、TCP；
8、兼容SOCKET工作方式（TCPServer、TCPClient、UDP等），上位机通讯软件编写遵从标准的SOCKET规则。
WiFi属性
1、集成2.4GWLAN接口，符合IEEE802.11a/b/g标准；
2、支持AP与Station模式；
典型应用
1、CAN-bus网络诊断与测试
2、工业WiFi连接至CAN网络
3、电力通讯网络
4、工业控制设备
5、高速、大数据量通讯
常见问题
1.使用软件连接GCAN-211时，提示连接失败/错误？
请查看软件连接时的IP地址是否与GCAN-211在同一网段，或计算机IP是否设置为静态IP并与GCAN-211在同一网段。
2.CAN总线是否一定需要使用120Ω终端匹配电阻？
120Ω终端匹配电阻用于吸收端点反射，提供稳定的物理链路。当进行单节点的自发自收测试时必须连接该120Ω的终端电阻构成回路，否则无法进行自发自收测试。GCAN-211高性能CAN接口卡内部已经连接有120Ω的终端电阻。
3.一台计算机能否安装多块GCAN-211模块？
计算机可通过连接以太网交换机（HUB）的方式，扩展连接多个GCAN-211模块。
4.广成科技GCAN-211接口卡的数据转换率是多少？
GCAN-211接口卡的单一CAN通道支持8000fps的CAN总线数据转换，这里提到的帧是指标准帧格式的8字节数据帧，如果是小于8字节数据帧或者远程帧可能会更快。另外，数据流量会受PC性能的限制。
5.CAN状态指示灯不亮
只有CAN接口有CAN数据传输时，CAN状态指示灯才会有意义。
6.GCAN-211模块的通讯波特率如何设置？
软件提供一组常用的波特率的设置值，若要使用其他的特殊波特率，请联系广成科技技术支持人员。
7.GCAN-211可连接多少台下位机设备？
CAN总线节点数符合CAN总线标准，实际连接数量与实际工作环境情况和波特率有关。
8.系统进入待机或睡眠状态是否影响接收？
会有影响。这时所有处理将停止，可能导致硬件接收缓冲溢出错误。若有程序打开设备将尝试阻止系统进入待机或睡眠状态，从而保证系统正常工作。使用GCAN-211接口卡时，请禁止系统的待机和睡眠功能。
