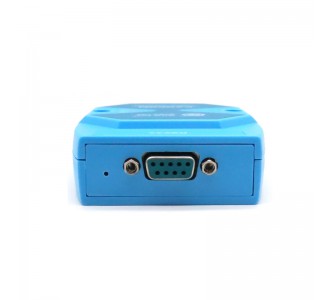

广成科技GCAN-207(CANCOM)转换模块是我公司新开发的通用型串口-CAN转换模块，相较于传统的转换模块，CANCOM不仅在硬件做工进一步升级，而且该模块采用了在线转换技术，即可以使用软件对其串口通信模式配置（232或485）而无需拆机跳线。功能方面新增“格式转换”模式，采用CANCOM转换模块，PC、PLC或其他串口联网设备可以方便接入CAN-BUS网络，构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN-BUS网络领域中数据处理、数据采集、数据分析的控制节点。是CAN-BUS产品开发、数据分析的强大工具。同时，CANCOM具有体积小巧、方便安装等特点，是工程应用、项目调试及产品开发的可靠助手。
转换器支持600~115200bps范围的RS-232/RS-485通讯速率，5Kbps~1Mbps范围的CAN-bus通讯速率。
CANCOM转换模块提供有PC配置软件，用户可以灵活设置CANCOM的运行参数，包括CAN端及串口端的各种运行参数及工作模式。
转换器提供三种数据转换方向：双向转换、仅CAN→串行、仅串行→CAN。
转换器提供三种数据转换模式：透明转换、透明带标识转换、格式转换。
转换模式
“透明转换”的含义是转换器仅仅是将一种格式的总线数据原样转换成另一种总线的数据格式，而不附加数据和对数据做修改。这样既实现了数据格式的交换又没有改变数据内容，对于两端的总线来说转换器如同透明的一样。
这种方式下不会增加用户通讯负担，而能够实时的将数据原样转换，能承担较大流量的数据的传输。
“透明带标识转换”是透明转换的一种特殊的用法，也不附加协议。这种转换方式是根据通常的串行帧和CAN报文的共有特性，使这两种不同的总线类型也能轻松的组建同一个通信网络。
该方式能将串行帧中的“地址”转换到CAN报文的标识域中，其中串行帧“地址”在串行帧中的起始位置和长度均可配置，所以在这种方式下，转换器能适应用户的自定义协议。
“格式转换”是一种非常直观的转换方式，每一个CAN帧包含13个字节，13个字节定义了CAN帧信息+帧ID+帧数据。使用格式转换模式转换器会将CAN总线数据的13个字节自动转换为串口数据发送到串行总线，串行总线数据转CAN总线同理。
功能描述
CANCOM转换模块可以快速将RS-232/485通讯设备连接到CAN-bus现场总线。模块支持600~115200bps范围的RS-232/RS-485通讯速率，5Kbps~1Mbps范围的CAN-bus通讯速率。模块提供三种数据转换模式：透明转换、透明带标识转换、格式转换，并配有PC配置软件，用户可以灵活配置CANCOM的运行参数。
RS-232/485协议和CAN协议的转换，使RS232/485设备和CAN网络实现通讯。而这种转换对客户是透明的，换言之，用户无需对原来的RS232/485通信软件做任何变动。
CANCOM特别适合小流量的CAN-bus数据传输应用，可达400帧/秒的数据传输速率。CANCOM采用表面安装工艺，板上自带隔离模块，在控制电路和CAN电路之间实现完全电气隔离。CANCOM也采用防雷设计，每线提供600W的抗雷击承受力，加上独立的DC/DC电源，这样的三保险设计使CAN-232/485具有很强的抗干扰能力，大大提高了系统在恶劣环境中使用的可靠性。
特点描述
（1）实现CAN-bus与RS-232/RS-485的双向数据通讯；
（2）支持CAN2.0A和CAN2.0B协议，符合ISO/DIS11898规范；
（3）集成1路CAN-bus通讯接口，支持用户自定义的通讯波特率；
（4）串口通讯速率在600~115200bps之间可设定；
（5）提供三种数据转换模式：透明转换、透明带标识转换、Modbus协议转换；
（6）提供三种数据转换方向：双向转换、仅CAN→串行、仅串行→CAN；
（7）使用非易失性存储器保存配置参数，每次上电调用上一次配置；
（8）CAN-bus电路采用DC-DC电气隔离；
（9）帧流量：400帧/秒；
（10）工作电源：9~30VDC；
（11）工作温度：-40℃～+85℃；
（12）安装方式：可选标准DIN导轨安装或简单固定方式；
（13）尺寸：(长)100mm×(宽)70mm×(高)25mm。
产品可靠性
我司出品的CAN232/485采用机器焊接、批量生产，均使用工业级元器件，绝对杜绝使用散新、翻新器件。为了客户能够放心的使用在工业级场合，我们还通过了EMC试验。除此之外，我们还有严格的出厂检验流程：
----48小时50°C高温老化试验；
----72小时常温无故障连续运行试验；
----1Mbps波特率，1千万帧无故障双向收发试验。
常见问题
1.CAN总线是否一定需要使用120Ω终端匹配电阻？
120Ω终端匹配电阻用于吸收端点反射，提供稳定的物理链路。一条完整的CAN总线上需要有且只有2个120Ω终端电阻，分别接在总线的两个节点处。因此，只有GCAN-207用作终端设备时，才需要使用120Ω终端匹配电阻。
2.一台计算机能否安装多块GCAN-207模块？
目前的GCAN-207，支持多达8个同一型号的模块同时操作。
3.CANCOMConfig配置软件中没有我的设备串口号，如何设置？
若GCAN-207设备串口超过CANCOMConfig配置软件串口上限值，请在设备管理器中修改串口号。
4.GCAN-207的通讯波特率如何设置？
配置软件中已提供一组常用的波特率设置值，若要使用其他的波特率，请与沈阳广成科技有限公司联系。
5.系统进入待机或睡眠状态是否影响接收？
会有影响。这时所有处理将停止，可能导致硬件接收缓冲溢出错误。若有程序打开设备将尝试阻止系统进入待机或睡眠状态，从而保证系统正常工作。使用GCAN-207模块时，请禁止系统的待机和睡眠功能。
