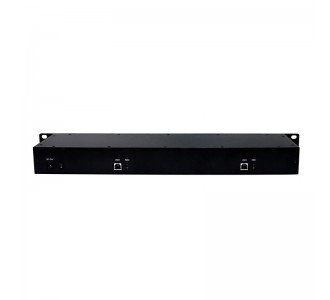

16通道总线分析仪设备USBCANmodul16是集成16路CAN接口的高性能型CAN-Bus总线通讯接口卡。16通道总线分析仪设备USBCANmodul16可兼容USB2.0总线全速规范，采用16通道总线分析仪设备USBCANmodul16，PC可以通过USB接口快速连接至CAN-Bus网络，构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN-Bus网络领域中数据处理、数据采集的CAN-Bus网络控制节点。
16通道总线分析仪设备USBCANmodul16是CAN-Bus产品开发、CAN-Bus数据分析的强大工具，同时具有体积小巧、即插即用等特点，也是便携式系统用户的选择。16通道总线分析仪设备USBCANmodul16上自带USB接口，集成CAN接口电气隔离保护模块，使其避免由于瞬间过流/过压而对设备造成损坏，增强系统在恶劣环境中使用的可靠性。
16通道总线分析仪设备USBCANmodul16支持WindowsXP/Win7/Win10等32位/64位操作系统，还可支持各版本Linux操作系统。我公司为用户提供统一的应用程序编程接口和完整的应用示范代码，含VC、VB、.Net、Delphi、Labview和C++Builder等开发例程示范，方便用户进行应用程序开发。
16通道总线分析仪设备USBCANmodul16可使用我公司自主开发的ECANTools通用测试软件，可执行CAN-Bus报文的收发和监测等功能。
性能特点
1、PC接口符合USB2.0全速规范，兼容USB1.1及USB3.0；
2、集成16路CAN-Bus接口，使用DB9接线方式；
3、支持CAN2.0A和CAN2.0B帧格式，符合ISO/DIS11898规范；
4、CAN-Bus通讯波特率在5Kbps~1Mbps之间任意可编程；
5、使用DC+24V电源供电；
6、CAN-Bus接口采用电气隔离，隔离模块绝缘电压：DC1500V；
7、接收数据流量：14000fps；
8、CAN端接收报文时间戳精度可达1us；
9、支持WinXP、Win7、Win10等Windows操作系统；
10、支持各版本Linux操作系统；
11、支持ECANTools测试软件；
工作温度范围：-40℃~+85℃
典型应用
（1）CAN-Bus网络诊断与测试
（2）汽车电子应用
（3）电力通讯网络
（4）工业控制设备
（5）高速、大数据量通讯
常见问题
1.在ECANTools测试软件中，为何显示“打开设备错误”？
可能产生此类故障的原因是：设备类型选择不正确或USBCAN设备驱动没有正常安装。在PC的设备管理器中检查USBCAN设备属性，看看有没有“！”或“？”在USBCAN设备前面；若有，则检查硬件/软件冲突，并重新安装USBCAN设备驱动程序。
2.是否一定需要使用120Ω终端匹配电阻？
建议120Ω终端匹配电阻用于吸收端点反射，提供稳定的物理链路。当进行单节点的自发自收测试时必须连接该120Ω的终端电阻构成回路，否则无法进行自发自收测试。USBCAN高性能CAN接口卡内部已经连接有120Ω的终端电阻。
3.一台计算机能否安装多块USBCAN接口卡？
旧版的接口不支持多卡同时操作，但是目前的USBCAN接口卡，支持多达8个同一型号的USBCAN接口卡同时操作。
4.16通道总线分析仪设备USBCANmodul16的数据转换率是多少？
16通道总线分析仪设备USBCANmodul16的单一CAN通道支持8000fps的CAN总线数据转换，这里提到的帧是指标准帧8个数据的数据帧，如果是小于8字节数据或者远程帧可能会更快。另外，数据流量会受PC性能的限制。
5.为何CAN状态指示灯不亮？
因为USBCAN接口卡的所有操作是受PC机控制的，只有PC机发送了启动CAN通讯的命令后，CAN状态指示灯才会有意义。
6.为何调用接口函数时系统非法操作？
首先在使用接口函数时请认真阅读函数说明，保证输入参数合法，特别注意指针(地址)的传递，或参照提供的例子程序，倘若问题还是未能解决，可联系我们的技术支持。
7.USBCAN接口卡的通讯波特率如何设置？
设备提供了一组常用的波特率的设置值，若要使用其他的波特率，请联系广成科技客服进行计算。需要注意：USBCAN接口卡的CAN控制器使用24MHz时钟，用户自定义波特率时要根据该时钟频率进行计算。
8.系统进入待机或睡眠状态是否影响接收？
会有影响。这时所有处理将停止，可能导致硬件接收缓冲溢出错误。若有程序打开设备将尝试阻止系统进入待机或睡眠状态，从而保证系统正常工作。使用USBCAN接口卡时，请禁止系统的待机和睡眠功能。
