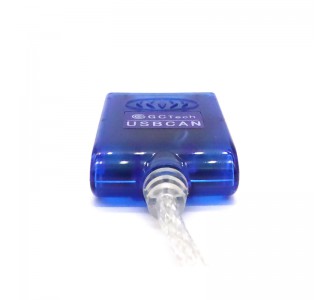

USBCAN-Mini是集成1路CAN接口的便携式CAN-bus总线通讯接口卡。该型号CAN卡可兼容USB2.0总线全速规范，采用USBCAN-Mini便携式CAN接口卡，PC可以通过USB接口快速连接至CAN-bus网络，构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN-bus网络领域中数据处理、数据采集的CAN-bus网络控制节点。
USBCAN-Mini便携式CAN接口卡是CAN-bus产品开发、CAN-bus数据分析的强大工具；同时具有体积小巧、即插即用等特点，也是便携式系统用户的选择。USBCAN-Mini接口卡上自带USB连接线缆，集成CAN接口电气隔离保护模块，使其避免由于瞬间过流/过压而对设备造成损坏，增强系统在恶劣环境中使用的可靠性。
USBCAN-Mini便携式CAN接口卡支持WindowsXP/Win7/Win8/Win10等32位/64位操作系统，还可支持各版本Linux操作系统。我公司为用户提供统一的应用程序编程接口和完整的应用示范代码，含VC、VB、.Net、Delphi、Labview和C++Builder等开发例程示范，方便用户进行应用程序开发。
USBCAN-Mini接口卡可使用我公司自主开发的ECANTools通用测试软件，可执行CAN-bus报文的收发和监测等功能。
性能特点
（1）PC接口符合USB2.0全速规范，兼容USB1.1及USB3.0；
（2）集成1路CAN-bus接口，DB9接口方式；
（3）支持CAN2.0A和CAN2.0B帧格式，符合ISO/DIS11898规范；
（4）CAN-bus通讯波特率在5Kbps~1Mbps之间任意可编程；
（5）使用USB总线电源供电(DC+5V，130mA)；
（6）CAN-bus接口采用电气隔离，隔离模块绝缘电压：DC1500V；
（7）接收数据流量：14000fps；
（8）CAN端接收报文时间戳精度可达1us；
（9）支持WinXP、Win7、Win8、Win10等Windows操作系统；
（10）支持各版本Linux操作系统；
（11）支持ECANTools测试软件；
（12）工作温度范围：-40℃~+85℃；
典型应用
1、CAN-bus网络诊断与测试
2、汽车电子应用
3、电力通讯网络
4、工业控制设备
5、高速、大数据量通讯
常见问题
1.在ECANTools测试软件中，为何显示“打开设备错误”？
可能产生此类故障的原因是：设备类型选择不正确或USBCAN设备驱动没有正常安装。在PC的设备管理器中检查USBCAN设备属性，看看有没有“！”或“？”在USBCAN设备前面；若有，则检查硬件/软件冲突，并重新安装USBCAN设备驱动程序。
2.是否一定需要使用120Ω终端匹配电阻？
建议120Ω终端匹配电阻用于吸收端点反射，提供稳定的物理链路。当进行单节点的自发自收测试时必须连接该120Ω的终端电阻构成回路，否则无法进行自发自收测试。USBCAN高性能CAN接口卡内部已经连接有120Ω的终端电阻。
3.一台计算机能否安装多块USBCAN接口卡？
旧版的接口不支持多卡同时操作，但是目前的USBCAN接口卡，支持多达8个同一型号的PC-CAN接口卡同时操作。
4.USBCAN-Mini接口卡的数据转换率是多少？
USBCAN接口卡的单一CAN通道支持8000fps的CAN总线数据转换，这里提到的帧是指标准帧8个数据的数据帧，如果是小于8字节数据或者远程帧可能会更快。另外，数据流量会受PC性能的限制。
5.为何CAN状态指示灯不亮？
因为USBCAN接口卡的所有操作是受PC机控制的，只有PC机发送了启动CAN通讯的命令后，CAN状态指示灯才会有意义。
