1 概述

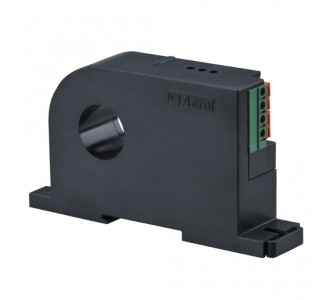

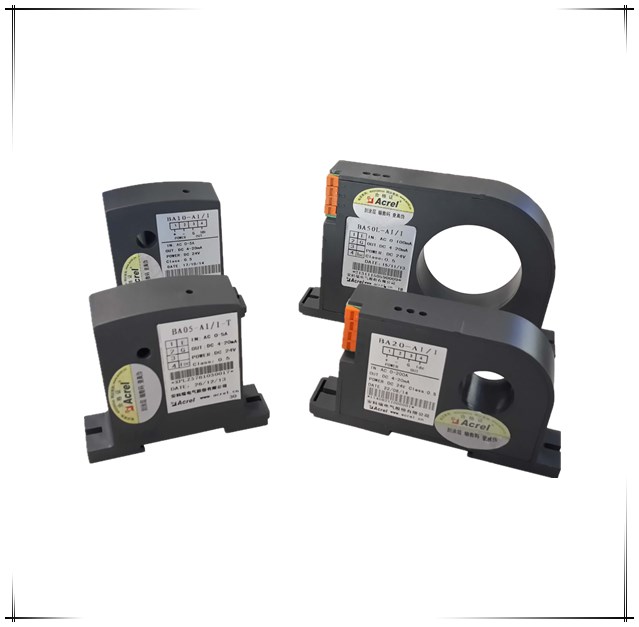

BA系列产品应用电磁感应原理，对电网中的交流电流进行实时测量，采用恒流技术和线性温度补偿技术，将其隔离变换为标准的直流信号输出。采用24伏或12伏电压供电，具有过载能力强、高精度、高隔离、低功耗等特点，可广泛用于工业自动化领域。
BA系列中剩余电流传感器专用于漏电监控，监测电气线路或电气设备绝缘状态，避免电气线路或电气设备绝缘性能降低引起的事故。产品符合GB/T 13850-1998、GB 1208-2006

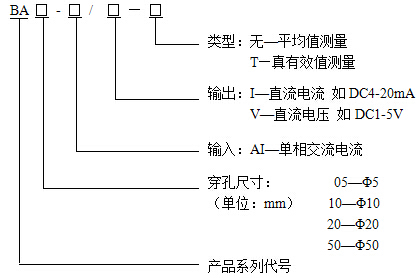

2 型号说明
注：BA50L-AI/I(V)为交流剩余电流传感器
3 技术指标
4 外形及穿孔尺寸
● BA05、10电流传感器外形及穿孔尺寸
● BA20、50、50L电流传感器外形及穿孔尺寸
5 接线示例
如图所示穿心输入Iac，电流输出型传感器的输出为共地电流源，电压输出型传感器的输出为共地电压源。图中RL是用户负载，输出为电流时，负载≤400Ω(12V供电)或≤800Ω(24V供电);输出为电压时负载≥1kΩ。
