一、系统概述
为了预防电气设备及线路故障引发火灾，消除电气火灾隐患，确保消防设备供电的可靠性和安全性，保护人身和财产安全，提高系统设备利用率，《DGJ08-2048-2016 民用建筑电气防火设计规程 》规定了电气综合监控系统的相关内容。
根据标准相关要求，安科瑞电气股份有限公司凭借强大的研发实力和十多年在电气安全解决方案方面的丰富经验，积极推出了Acrel-5000EIM电气综合监控系统，将电力监控系统、能耗监测功能、电气火灾监测、消防设备电源监测、浪涌保护监测等系统功能深度优化融合为统一的系统，简化了设备配置和现场布线，提高了设备的利用率，降低了用户成本，节约了社会资源，减少了用户的运营维护费用。
二、系统架构
三、系统功能
①实时预警
实时监视电气火灾、消防设备电源、防火门、应急照明和疏散指示、浪涌、供配电设备的运行状态，对出现消防设备电源电压异常、回路剩余电流异常、电缆或母线温度异常、浪涌保护器异常动作等情况及时报警，提醒运行和维护人员处理，尽早消除隐患，确保人身和财产安全。系统能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位，保护动作、事故跳闸，以及电压、电流、功率、功率因数越限等事件进行实时监测，并根据事件等级发出告警。系统报警时自动弹出实时报警窗口，并发出声音或语音提醒。
②运行监视
系统实时监视变电所各回路出线的电流、电压、功率、电能，剩余电流、电缆及母线运行温度，消防设备主、备电源、浪涌保护运行情况、防火门的开启/关闭状态，应急照明和疏散指示电池运行、灯的运行、联动信号、各配电回路断路器、隔离开关、地刀等合、分状态等情况，图形动态展示，人机界面友好。
③建筑用能分析
电气综合管理系统支持分项能耗、支路能耗、区域能耗进行统计分析，并支持工作日、非工作日等能耗等统计分析，同比、环比，形成分析报告。
④电气安全评估
根据供电回路的电流、电压、剩余电流、主/备电源状态、电池运行状态、联动信号、开关状态、故障跳闸型号，综合剩余电流动作、线缆超温、消防设备电源过压、欠压、短路，故障跳闸、电流电压越限等异常事件，对系统或设备进行运行安全分析，给出评估结论，为用户设备及线缆的运行维护提供建议。
⑤历史事件查看
对剩余电流动作、线缆超温、消防设备电源过压、欠压、短路，故障跳闸、电流电压越限等异常事件进行存储和管理，方便用户对系统事件和报警进行历史追溯，查询统计、事故分析。
⑥历史数据统计
丰富的报表系统支持定时、分时段等抄表汇总统计功能，用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况，对站所进线用电量与各分支回路消耗电量的统计分析报表。该功能使得用电可视透明，并在用电误差偏大时可分析追溯，维护计量体系的正确性。
四、系统组成
五、子系统介绍
1、电力监控系统
①介绍
电力监控系统适用于各行业35kV~0.4kV电压等级的用户端供、配电系统运行状态监视和控制管理，对用户配电网络和电气设备提供的不间断保护、监视、控制，提高用户供电可靠性，提高用户供配电系统的自动化水平，实现可靠、安全、高能的配电、用电。
②系统结构
③系统功能
④选型
2、能耗监测系统
①介绍
建筑能耗监测系统由能耗计量装置、数据采集器、网络通信设备构成，系统具有数据采集、数据存储、数据处理及分析、系统管理、系统运行状态监控和故障诊断功能，按照分类、分项的原则进行统计分析，生成并展示建筑各分类、分项能耗、单位面积能耗、总能耗统计数据及相关图表，便于找出高能耗点或不合理的耗能习惯，有效节约能源，为用户进一步的节能改造或设备升级提供准确的数据依据。
②系统结构
③系统功能
④选型
3、电气火灾监控系统
①介绍
电气火灾监控系统接收剩余电流式电气火灾探测器等现场设备信号，监视、控制、管理线路及设备运行，在被保护电气线路剩余电流超限、线缆超温等异常情况发生时，发出报警、及时通知运行、维护人员，及时处理异常或故障、消除电气火灾隐患，保护人民的生命安全和财产安全。Acrel-6000电气火灾监控系统适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家特出消防单位以及石油化工、文教卫生、金融、电信等领域，时刻保护着分散在建筑内各处的电气设备和线缆，是人民生命安全和财产安全的忠诚卫士。
②系统结构
③系统功能
④选型
4、消防设备电源监控系统
①介绍
AFPM消防设备电源监控系统可有效降低消防设备供电电源的故障发生率，确保消防设备的正常工作，从而为在火灾情况下消防设备的正常运行、人员的疏散和营救提供有力的技术保障，AFPM消防设备电源监控系统将为消防设备“保驾护航”，起到有效保障人民生命和国家财产安全的积极作用。
②系统结构
③系统功能
④选型
5、防火门监控系统
①介绍
AFRD防火门监控系统集中控制各终端设备即电动闭门器、电磁释放器的工作状态，实时监测疏散通道防火门的开启、关闭及故障状态，实时显示终端设备开路、短路等故障信号，有效保证系统的稳定性和安全性，广泛应用于机场、轨道交通、隧道、客运枢纽、医院、学校、体育馆、展览馆、酒店、商业楼盘等场所。
②系统结构
③系统功能
④选型
6、消防应急照明和疏散指示系统
①介绍
消防应急照明和疏散指示系统通过对应急指示灯安全性能多方位的实时监测和动态分析，在火灾发生时，能够针对风向、就近出口、火灾的走势、人群密度做出快速分析判断，计算出安全的疏散指示路径，打开消防应急标志灯的对应指示方向以及应急照明灯，帮助建筑内的人员正确选择正确逃生路线，顺利快速逃生，尽可能的保障群众的人身安全。该系统主要应用于机场、轨道交通、隧道、客运枢纽、医院、学校、体育馆、展览馆、酒店、商业楼盘等场所。
②系统结构
③系统功能
消防联动功能
故障报警功能
远程监控功能
应急逃生功能
可编程功能
自检功能
记录存储与查询功能
导光流功能
权限控制功能

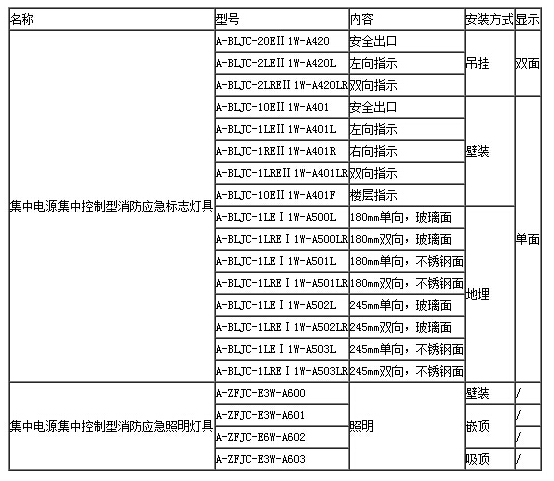

④选型
7、浪涌保护监测系统
①介绍
智能浪涌保护监测系统集成了主动能量配合电涌保护器组、雷击、电磁脉冲环境检测模块、SPD后备保护器等，实现直击雷、入侵雷电波、雷击电磁脉冲等作用下对各类设备的多重防护，是新颖防雷技术组合应用设备。可对雷电、电网环境、防雷器三大类数据集中采集管理，对防雷系统接地电阻、防雷器遭受雷击状况(如雷击强度、雷击次数、发生时间)、防雷器劣化状态(全生命周期统计)、防雷器故障脱网状态的运行现场等情况进行组网通讯监测，远程实时监护，有效杜绝发生因有潜在危险和缺陷的防雷设施带病运行而引起浪涌过压的雷灾事故。
②系统结构
③系统功能
1、支持T1/T2/T3 各等级电涌保护器环境数据采集，如电压、电流、温湿度、接地电阻值;
2、支持雷电数据采集，如雷击发生时间、雷击放电次数、放电强度;
3、支持浪涌保护器数据采集，如浪涌劣化、全生命周期、SPD后备保护器;
4、具有智能化人体机交互界面，支持断电记忆、报警查询、放电次数统计、放电强度统计、浪涌保护器劣化分析;
5、保护可能发生受到外部雷击、内部感应雷以及雷击电磁脉冲等形成的浪涌过电压危害的建筑物及其装备。

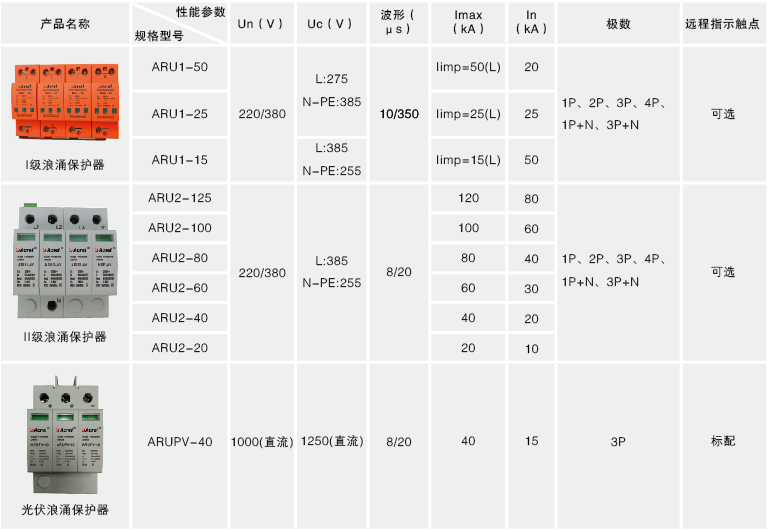

④选型
注：Un额定电压，Uc最大持续工作电压;Imax最大放电电流;Iimp最大冲击电流;In标称放电电流。
