1 系统功能

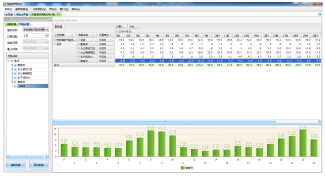

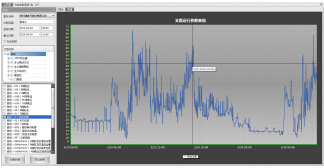

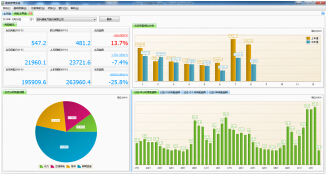

　　系统可按使用年份统计建筑物各分类能耗——电、水、气、集中供热、集中供冷以及其它能源消耗量，自动折算成相应的标准煤消耗量，从而反映建筑物当年各分类能耗用能和综合能耗。系统以曲线图形展现各类能耗的消耗的消耗趋势，便于业主方实时直观掌握能源消耗情况。

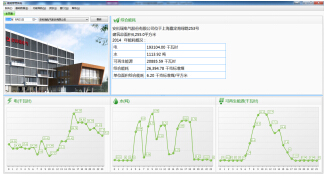

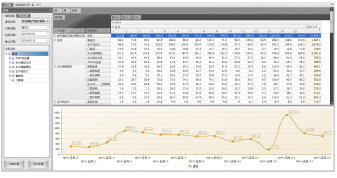

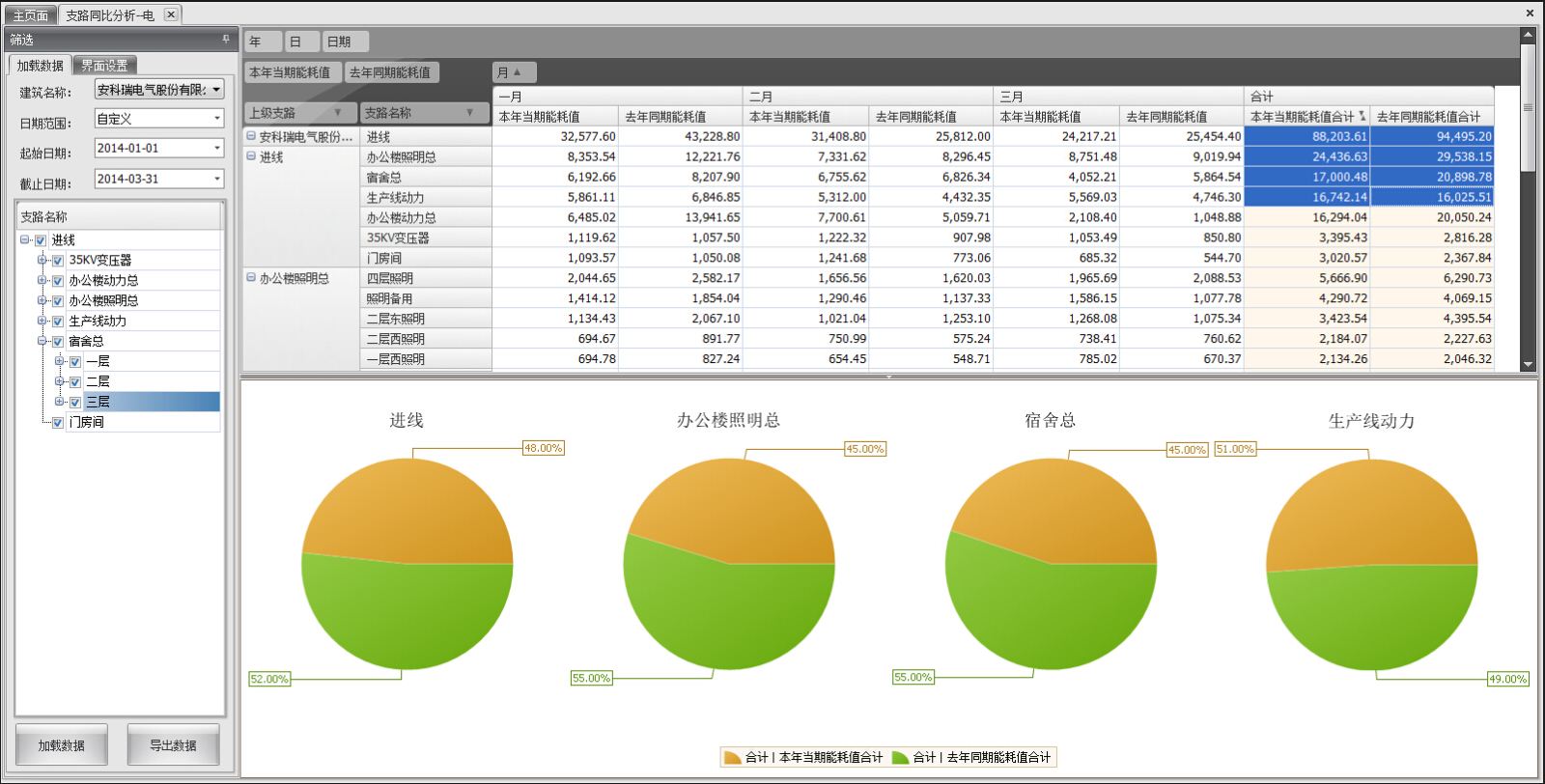

　　系统可反映出建筑物当日与昨日同期、当月与上月同期、当年与上年同期总体用能的对比情况，并显示建筑物过去48小时、1个月、12个月及3年的用能趋势，当年用能的对比分析、当月的分项用能饼图。便于业主方对能耗消耗的趋势进行对比分析，判断用能走势，及时调整设备运行计划，节约能源消耗。

　　系统依据建筑物能源消耗的分布情况进行能耗计量点的选取和设置，使得能耗监测系统可以覆盖整个建筑物。系统使用者可通过相关界面调取该建筑物各能耗节点的能耗统计报表，减少用能的“跑、冒、滴、漏”和计量误差。

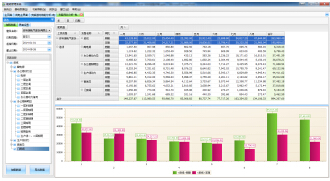

　　系统依据住建部分类分项能耗数据采集导则，将建筑物耗电分为照明插座、空调、动力和特殊用电进行计量装置选型和设置，并按用能区域或功能区域等划分并进行统计，以报表和同、环比棒图形式展现该区域的能源消耗。

　　系统可针对能源消耗量大的设备或区域进行准确定位，便于管理层制定节能绩效考核制度，推动节能降耗的真正有效执行。为用能核心设备建立运行记录档案，长期跟踪记录设备运行过程中的能效分析评估结果，结合设备维护保养记录，为设备的运行维护提供依据。

　　系统提供分级权限管理功能，对具备权限用户提供开放的信息维护接口，用户可自行对建筑和系统监测范围内计量点的信息进行增、删、改和查询，建筑物信息包括建筑类型、建设年代、建筑面积、建筑物人员数量等。系统还对无法自动采集的计量信息提供手动录入功能，便于使用者掌握建筑物总体能耗情况。

　　系统依据《国家机关办公建筑以及大型公共建筑能耗监测系统分享能耗数据传输技术导则》以及建筑物所在省市的地方性节能技术规程、规范的要求，可实现按既定数据格式和上传方式，将建筑物能耗数据信息上传至上级数据中心平台的功能。

　　2 系统结构

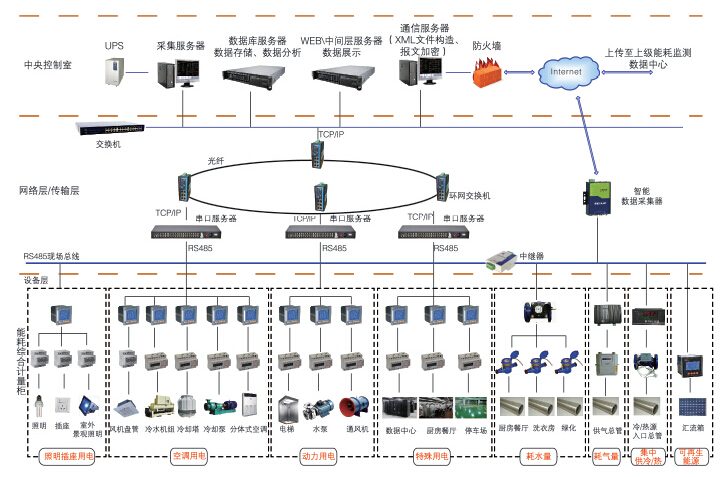

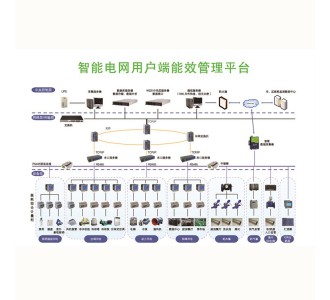

　　Acrel-5000建筑能耗分析管理系统以计算机、通讯设备、测控单元为基本工具，根据现场实际情况采用现场总线、光纤环网或无线通讯中的一种或多种结合的极优化的组网方式，为大型公共建筑的实时数据采集及远程管理与控制提供了基础平台，它可以和检测设备构成任意复杂的监控系统。开放性、网络化、单元化、组态化的采用面向对象的分层、分级、分布式智能一体化结构。建立如下层次结构：

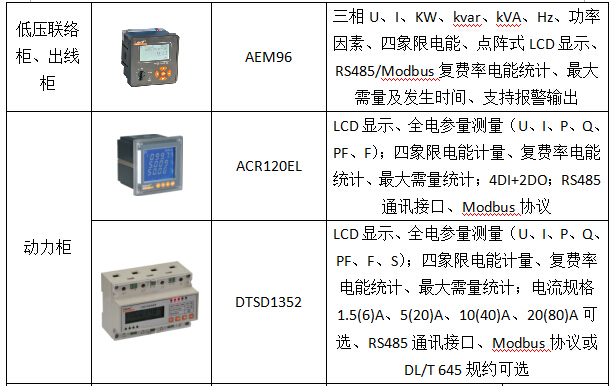

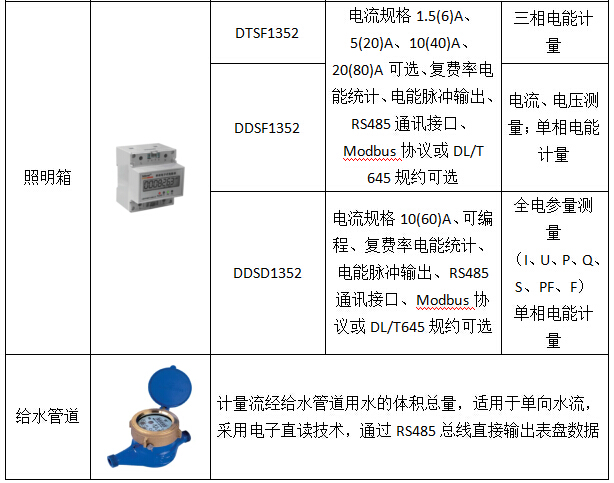

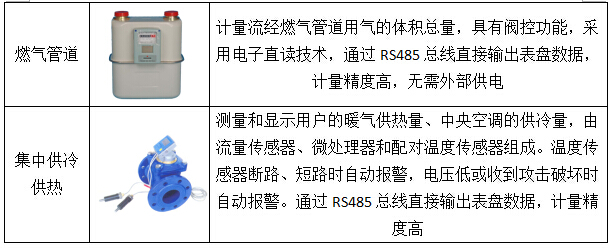

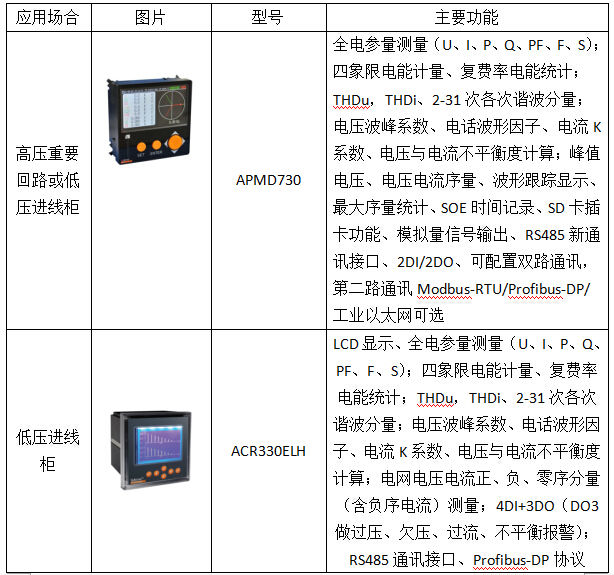

　　3 产品选型
