1、概述

　　Acrel-6000电气火灾监控系统是由本公司自主研发的用于接收剩余电流式电气火灾探测器等现场设备信号，以实现对被保护电气线路的报警、监视、控制、管理的工业级硬件/软件系统。本系统应用于大型商场、生活小区、基础设施、办公大楼、商场酒店等区域的消防控制中心，对分散在建筑内的探测器进行遥测、遥调、遥控、遥信，方便实现监控与管理。本系统采用标准的Modbus现场总线将具有通信功能的探测器相互连接起来，当现场保护线路中的被探测参数超过报警设定值时，能发出报警信号、控制信号，能指示报警部位并保存报警信息。本系统所接收的监控报警信号可根据探测器提供的信号种类进行相应的显示、报警，包括分/合闸、剩余电流故障、过电流故障、电压故障或温度、烟雾等报警信号。

2、参照标准

GB14287-2005               《电气火灾监控系统》

GB50045-95（2005年版）     《高层民用建筑设计防火规范》

GB13955-2005               《剩余电流保护装置安装与运行》

GB50016-2006               《建筑设计防火规范》

GB 25506-2010              《消防控制室通用技术要求》

3、系统结构

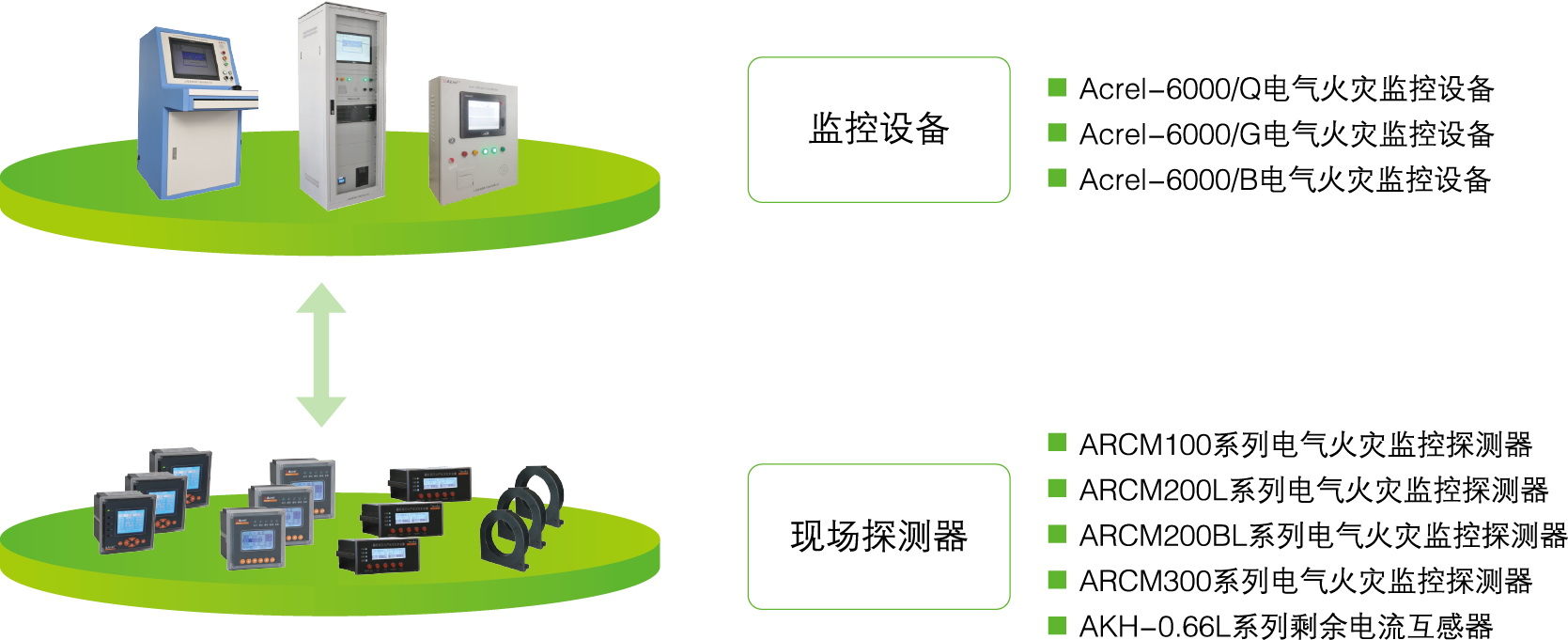

　　Acrel-6000电气火灾监控系统采用分层分布、开放式结构设计，主要由监控设备、监控探测器等组成。

　　监控设备能接收来自电气火灾监控探测器的报警信号，发出声光报警信号和控制信号，指示报警部位，记录并保存报警信息，是系统的管理中心。监控设备具有主、备电源自动切换功能，保证系统的稳定性。

　　监控探测器探测被保护线路中的剩余电流、温度等电气火灾危险参数，并可直接将本地采集的信号处理为数字信号，通过标准通讯协议进行传输。提高了信号传输过程中的抗干扰能力，提升了系统的可靠性指标。

4、系统功能

监测显示功能

●能实时监测整个电气火灾监控系统的运行

●能监测各探测点的剩余电流、温度、电压、电流等数值

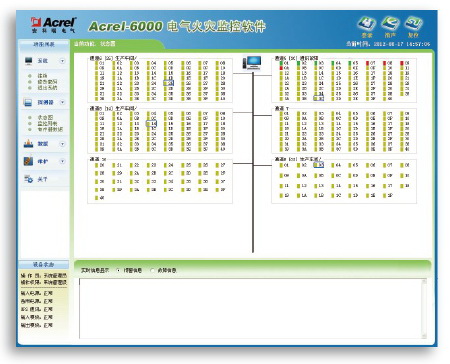

●能动态刷新各画面上的实时运行参数和各探测点的实时状态

监控、故障报警功能

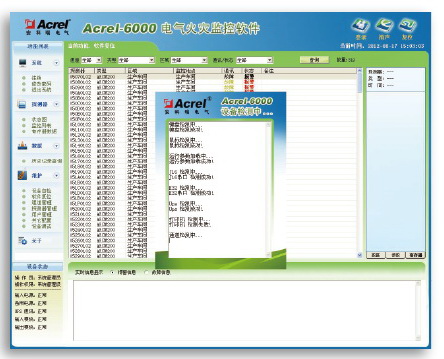

●监控设备能接收来自探测器的监控报警信号，并发出声、光报警信号，同时在显示屏实时显示报警类型、部位、报警值

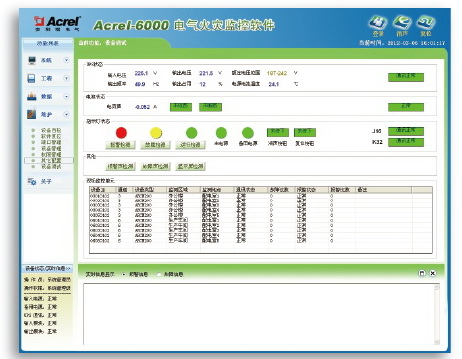

●监控设备能监测与探测器之间的通讯故障，主电源欠压、断电故障，备电短路、断路故障，控制模块通讯故障等信息，发生故障后能发出声、光报警信号，同时在显示屏实时显示故障类型、部位，便于用户及时排查故障

控制管理功能

●监控设备在报警状态下有用于控制被保护线路的控制输出

●系统支持远程控制，能对监控探测器进行包括参数整定、分闸、复位、联动等远程控制

消防联动功能

●可采集消防系统温感、烟感信号，实现消防联动功能

数据采集与管理功能

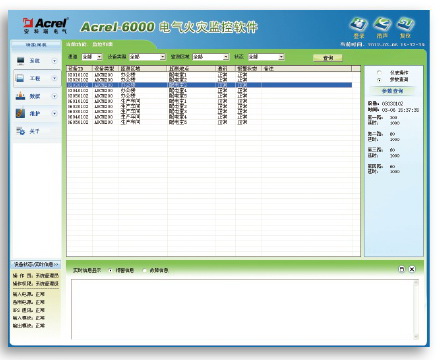

●能采集所有监测点的电气火灾监控数据：包括剩余电流值，温度等数值

●能采集所有监测点的电参量数据：包括电压、电流、功率等数值

●能采集多功能仪表的电能计量数据，准确记录负荷

●采集的数据存入标准数据库进行统一管理

事件记录与分析功能

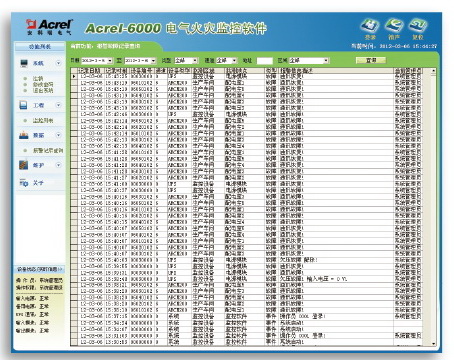

●超大容量事件顺序记录（SOE）功能

●保存监控、故障报警信息和用户操作信息，便于用户进行分析

用户权限管理功能

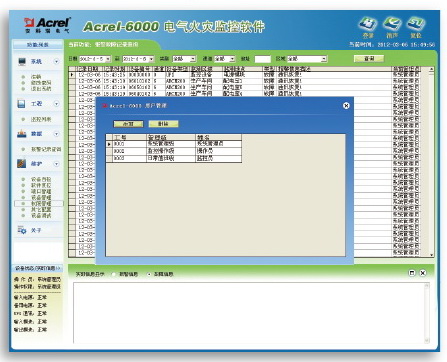

●系统通过定义不同级别用户权限，通过登录名，密码及操作权限、实现系统安全稳定运行

可扩展功能

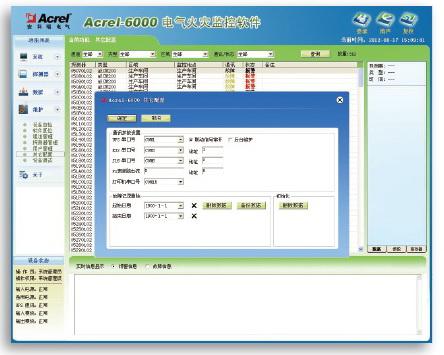

●系统的维护、扩充和升级方便

●可与多种第三方系统无缝集成

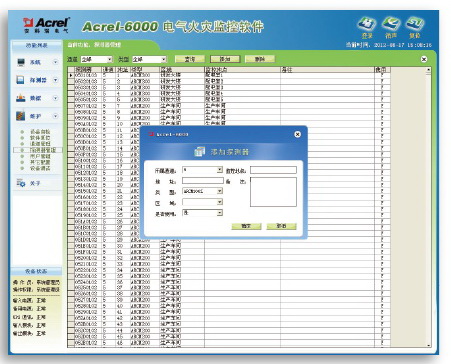

●可支持多种第三方设备接入系统

5、典型组网方案

大型建筑群组网方案

　　大型建筑群，楼层高，多栋楼体分散。采用Acrel-6000/Q电气火灾监控设备 + Acrel-6000/B电气火灾监控设备 + 电气火灾监控探测器三层结构组网模式，便于区域化管理，采用RS-485网络通信，以太网通信，满足了通信实时性高的要求。
