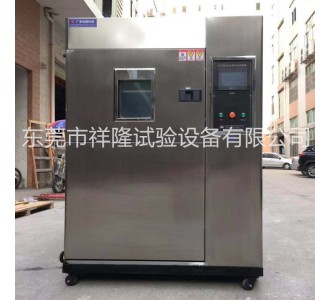

一、冷热冲击试验箱 (产品技术资料)
冷热冲击试验机是金属、塑料、橡胶、电子等材料行业必备的测试设备， 用于测试材料结构或复合材料，在瞬间下经极高温及极低温的连续环境下所能忍受的程度，得以在最短时间内检测试样因热胀冷缩所引起的化学变化或物理伤害。
满足标准
1、 GB-2423.1-89（IEC68-2-1）试验A：低温试验方法。
2、 GB-2423.2-89（IEC68-2-2）试验B：高温试验方法。
3、 GJB360.8-87（MIL-STD-202F）高温寿命试验。
4、 GBJ150.3(MIL-STD-810D)高温试验方法。
GJB150.4(MIL-STD-810D)低温试验方法。
2.1 性能结构：
产品型号： ZT-XY-50L、ZT-XY-60L、ZT-XY-80L、ZT-XY-100L、ZT-XY-150L
内箱尺寸：350*350*400、500*300*400、500×400×400、500*400*500、600*500*500
2.2 技术规格
A、高温室： 200 ℃
1.预热温度范围：+35℃～+180℃
2.升温速率：+35℃～+180℃约30分钟
B、低温室：-55 ℃
1.预冷范围：-55℃～35℃
2.降温速率： 35℃～-55℃约70分钟
C、工作室温度范围：-40~150 ℃
1.温度偏差：±2℃
2.温度范围：-40℃～+80℃
3.温度恢复时间：约5分钟, 转换时间≤10S
注：以上性能指标是在室温为+25℃，无试样条件下测得的数值。
2.3产品结构
A、机器结构与材质：
1、 内箱尺寸（测试区）：500×400×400(mm)；
2、 外箱尺寸（体积W*H*D）：约1400×1800×1400(mm) (實際外尺寸以實物為准)
3、 结构：高温区、低温区、测试区；
4、 内箱材质：SUS304耐热耐寒不锈钢板。
5、 外箱材质：A3板喷漆或不鏽鋼
6、 功率：11KW
B、机械结购：
1、本系统符合冷热循环之可靠度试验规格(CNS,MIL,IEC等标准)；
2、测试样品置于样品架,高精度气动系统驱动蓄热区或蓄冷区之阀门,引导气流循环,以达冷热温测试之均匀；
3、采用特殊设计,节省空间且操作高度适中,维修保养容易；
4、保温层采用耐高温聚氨酯泡沫和隔热高密度纤维棉,并使用新设计之K型防汗导管系统；
C、冷冻系统与温度控制
1、配有自动及手动除霜回路；
2、镍铬合金电加热器；
3、内螺旋式K-TYPE冷媒铜管；
4、原装进口省电型高效率压缩机(采用法国泰康压缩机)；
5、斜率式FIN—TUBE蒸发器；
6、原装进口电磁阀、干燥过滤器、毛细管等冷冻元件；
7、采用水冷式冷凝器；
8、冷媒使用高稳定性之R502环保冷媒；
9、制冷系统采用双级压缩机,快速,稳定。
10、蓄热区、蓄冷区采用多翼式循环风扇,强制风量对流,提高均匀温度效果。
11、冷热区与测试区皆采用PID+SSR微电脑控温，自动演算达高控制精度。
D、送风循环系统及排水系统
1、进口马达加不锈钢长轴心连接多翼离心式循环风扇；
2、FLOW THROW送风方式,水平扩散垂直热交换弧形循环；
E、系统说明
1、系统可作自动循环冲击或手动选择性冲击；
2、温度感应器PT100传送信号至日本进口OYO触摸式可编程控制器。
3、可任意设定二区或三区冲击，正向或逆向启始；
4、内部动作程序由PLC与控制器连线控制，防止误操作。
5、故障时，配有自动停，回路及警示讯号；
6、单独设定高温或低温时，亦可作时间控制，最大时间可达999小时；
7、 最大循环周期(CYCLE)可达999次。
F 控制器
1、韩国进口液晶触摸式可编程控制器。
2、触摸式高析度荧幕可任意设定固定条件程序条件，可中、英文画面切换，并可设定固化试验名称、序号等。
3、可设定时间范围0—999H59min。
4、可程式模式同时设定120组不同条件之程式，任一组程序中，可分1200段进行工作，可任意截取部分段数来执行循环，或作任意段、组的周期循环工作。每组程序内，最多可设定1200段不同之温度及时间（每段最大可设定999h59min）120组程式又可任意作串接，最大段数循环周期可达999次。
5、安全具有断电记忆装置，复电时可继续执行剩余之程式，并且可作机器预约执行启动及机器运转时间。
6、控制升、降温可作斜率控制、曲线控制，并且具有自行校正温度、湿度基准点之功能。具有PID自动演算之功能，可减少人为设定时所带来之便。
7、设置触摸式设定、安位直接显示、所有条件完全由微电脑自动锁定
8、报警在设定或运转中如发生错误时，会提供警示讯号
9、输出控制器具有记录讯号端口输出，可连接温湿度录仪
10、接口具备标准RS—232通讯界面，传输距离长，可连线PC作控制及记录。
2.4安全保护系统
1、附有无熔丝保护开关(带漏电保护)；
2、控制系统有相序保护与过欠电压电流保护；
3、超温保护开关；
4、冷冻压缩机过负载保护装置；
5、压缩机高低压保护开关；
6、各风扇马达与风路闸门马达皆附过载保护；
2.5产品使用条件
电源：三相AC380V，50HZ
2..6标准和规范
GJBB150.5-86
GB 2423.23 电工电子产品环境试验 试验Q：密封
GB 2423.10 电工电子产品环境试验 试验Fc和导则
GB 2423.3 电工电子产品环境试验 试验Ca：恒定湿热
GB 2423.4 电工电子产品环境试验 试验Db：交变湿热
2.7技术资料
1、 操作使用说明书及仪表使用说明书。
2、 保修卡、合格证。
三、 质量保证体系:
本公司内部依照ISO9001之要求制定了严格的内部品质管理制度，严格按照要求执行。
四、 培训、售后服务
1 目的：充分满足客户需求，达到客户满意的目的
2 职责：本公司并负责为客户提供设备备品、备件及技术咨询工作。负责安排和组织对客户的技术培训。及售后服务工作
3 培 训：a. 可安排用户在设备出厂调试时来公司进行现场技术培训，使客户了解设备性能，教会其正确使用，减少设备因使用不当造成故障；
b. 也可根据合同要求，在为用户安装调试设备并投入使用时，进行现场技术培训；
4 售后服务:a. 为用户提供所需的使用、 维护咨询；
b. 及时向用户提供易损件和备件；
c. 为用户派出技术人员对其设备使用、 维护进行指导；
d. 从验收之日起，设备在一年质量保证期内，需方在遵守保管、 使用和安装规则的条件下，因试验箱制造质量问题不能正常工作时，供方在得到通知后24小时内将派出维修人员进行免费维修。也可根据具体情况，按需方要求协商制定维修时限；
e. 质保期后设备出现问题时，供方应及时给予解决，酌情收取维修及材料费。
