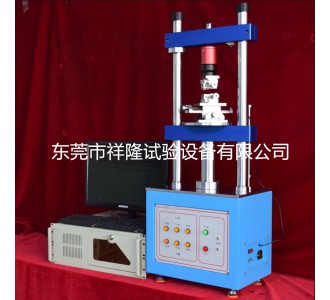

一、 用途

本机适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全
准确之插拔力试验，利用 Windows 视窗中文画面设定，操作简单方便，且所有资料皆可储存
( 试验条件、位移、曲线图、寿命曲线图、检查报表等）
解决各种连接器测试的夹具问题及测试时公母连接器能自动对准，不会有吃单边的问题。
选配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制（荷重行程-阻抗曲线图）

二、  特点

1、 测试条件皆由电脑画面设定，并可储存。由下拉式菜单勾选设定或直接输入数据。（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间每次等候位置、空压次数等）。
2、 可储存及打印图形（荷重-行程曲线图-荷重衰减寿命曲线图-检验报表）荷重元超负载之保护功能、可确保荷重元不致损坏。
3、 同时显示荷重-行程曲线图及寿命曲线图。
4、 自动荷重零点检出，并可设定原点检出荷重值。
5、 荷重单位显示：N、lb、gf、Kgf可自由切换。
6、 可同时搭配数个荷重元（2Kgf/5Kgf/20Kgf/50Kgf选购）。
7、 机台采用高钢性结构设计，搭配伺服马达，长时间使用下能确保精度，适合一般引张压缩测试及插拔力寿命测试。
8、 超规格值停止（于寿命测试时，测试数据超出设定上下限值时机器自动停止。
9、 测定项目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值插入点电阻值、荷重或行程之电阻值。

10、力位移及变形测量精度：示值的±0.5%以内.

搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制「荷重-行程-阻抗曲线图」。(阻抗另选配)

  三、 测试项目

      1、 连接器单孔插拔试验
      2、 连接器插拔寿命试验
      3、 连接器 Normal Force 测试
      4、 连接器整排插拔试验
      5、 连接器单Pin与塑胶保持力试验
      6、 可同时与接触阻抗机连线(选购)
      7、 各种压缩、拉伸破坏强度试验。

搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制「荷重-行程-阻抗曲线图」。(阻抗另选配)

四、 技术参数

1、 测定最大荷重：100Kg

2、 最小分解能力：0.005Kg
3、 最大测定高度：150mm
4、 最小微调距离：0.01mm
5、 测定速度范围：0-200mm/min
6、 X轴移动范围：0-75mm
7、 Y轴移动范围：0-75mm
8、 传动机构：  丝杆传动
9、 驱动马达：  日本松下伺服马达
10、 外观尺寸： 360×260×940mm
11、 重量：    约60Kg
12、 电源：    220V/50Hz



     五、 测试报表输出

      1、 荷重-行程曲线图、测试报表，皆为A4标准纸张规格，且由电脑打印机直接打印；
      2、 插拔荷重 - 行程曲线图：可直接显示并储存每次测试之位移与力量值变化；
             ( X 轴代表行程，Y 轴代表力量）
            每一测量图形皆可追踪轨迹，判定每一测定点对应之荷重及行程值，
            最小解析度 0.01mm；
            曲线由电脑自动储存、可随时放大缩小、一张纸可任意指定放置 N 个曲线图；
            卷轴式曲线图显示，可任意浏览曲线图；
            同时显示荷重-行程曲线图及寿命曲线图。

      3、 测试报表
            报表抬头内容可随时修改；
            报表上可显示每条曲线之最大值、最小值、平均值；
            报表上可显示测试上、下限之规格线；
            可设定同时显示多组寿命曲线图。

        测试报表自动产生（A4 规格），并可转档输出（Excel）或通过网络直接输出；
           自动计算最大值、最小值、平均值、差值、标准差等；
           可输入测试上、下限值，超出规格自动判定 OK 或 NG。

  六、 标准配置

   1、 主机：            一台
   2、 多功能夹具及夹嘴：    一套
   3、 整排插拔用自动求心装置：一套
   4、 Normal Force 专用治具： 一套
   5、 插拔力试验机说明书 ：  一本

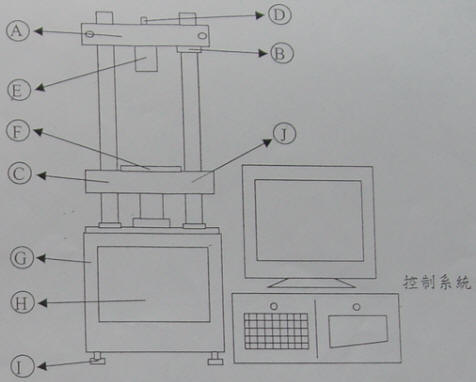

七、机台各部名称说明：

３-１、测试机台：



                              (A)固定横杆

      (B)固定环

      (C)移动横杆

    (D)荷重元固定螺栓

   (E)荷重元：

            于测试时，用以检出测试力量的装置。可依据试验的按键尺寸选
            择适合的治具Φ径固定于感测端上以方便量测。

            ※注意：每颗荷重元表面都贴有其最大承载规格，虽然本机台具
      有超负荷保护功能，但仍建议勿超过其规格使用，以避
      免造成荷重元的损坏。

    （F）治具盘

      (G)机台本体：

放置机台主要传动结构及控制电路之处，请勿任意拆解，如于测试过程中发现有任何异常，请与本公司技术人员连络。

                              (H)操作面板：

　　　　　　详细说明请参阅第5页－操作面板功能说明。

          (I)脚座：

　　　　　　当机台放置于平台上却发生有摇晃现象时，可调整前后左右之脚座高低，以使机台可于平稳的环境中进行测试。（测试中请尽量保持机台的水平稳定）



        (J)上下极限调整装置：
ａ.上极限调整环：
  此调整环乃设定机台往上移动之最高      点，于出厂前皆已调整至定位，请勿
  任意更动其位置。
ｂ.下极限调整环此调整环乃设定机台往下移动之最低

 此调整环乃设定机台往下移动之最低
  点，于出厂前皆已调整至定位，请勿　    任意更动其位置。

ｃ.上限调整环：

用来设定移动座往上移动的上限停止位置，环上附有一小旋钮
  ，放松后可移动调整环至任意位置，当移动座上之档片接触到
  调整环时，机台便会停止向上移动。

ｄ.下限调整环：

用来设定移动座往下移动的下限停止位置，环上附有一小旋钮
  ，放松后可移动调整环至任意位置，当移动座上之档片接触到
  调整环时，机台便会停止向下移动。



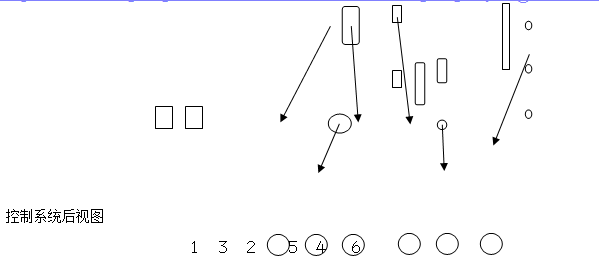

八、控制系统及配备：

本机台乃使用工业计算机做为控制系统之用，其接线方式与一般计算机
无太大差异，仅就其不同之处，列述于下：

         (１)控制线连接器(大)：

 连接至机台本体右侧之控制盒上，以达成系统之联机动作。

         (２)控制线连接器(小)：

            连接至机台本体右侧之控制盒上，以达成系统之联机动作。

         (３)荷重元连接头：

            连接至机台荷重元固定座之荷重元上，以抓取试验之荷重变化。

         (４)键盘连接座：

            连接至PS2规格键盘使用。

(５)USB连接座：

            连接USB鼠标、USB打印机或其它外接式USB装置使用。

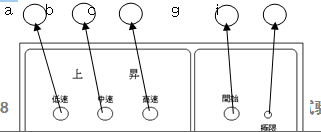

九、             操作面板功能说明：



 (ａ)低速上升按钮：按一下此按钮，则机台往上升高0.01mm；若连续按着此钮不放，则机台以低速往上升高.

 (ｂ)中速上升按钮：按一下此按钮，则机台往上升高0.10mm；若连续按着此钮不放，则机台以中速往上升高.

 (ｃ)高速上升按钮：按一下此按钮，则机台往上升高1.00mm；若连续按着此钮不放，则机台以高速往上升高.

 (ｄ)低速下降按钮：按一下此按钮，则机台往下降低0.01mm；若连续按着此钮不放，则机台以低速往下下降。

 (ｅ)中速下降按钮：按一下此按钮，则机台往下降低0.10mm；若连续按着此钮不放，则机台以中速往下下降。

 (ｆ)高速下降按钮：按一下此按钮，则机台往下降低1.00mm；若连续按着此钮不放，则机台以高速往下下降。

 (ｇ)开始按钮：当试验设定完成，可于测定画面的测定选项选择自动测定，则机台便会开始测试。而在测定画面时，按下此键亦可开始测试。

 (ｈ)停止按钮：开始测试后，若要终止此项试验，可按下测定画面的结束测定选项，则机台便会停止测试。而在试验过程中，按下此键亦可停止测试。

 (ｇ)开始按钮：当试验设定完成，可于测定画面的测定选项选择自动测定，则机台便会开始测试。而在测定画面时，按下此键亦可开始测试。

 (ｈ)停止按钮：开始测试后，若要终止此项试验，可按下测定画面的结束测定选项，则机台便会停止测试。而在试验过程中，按下此键亦可停止测试。

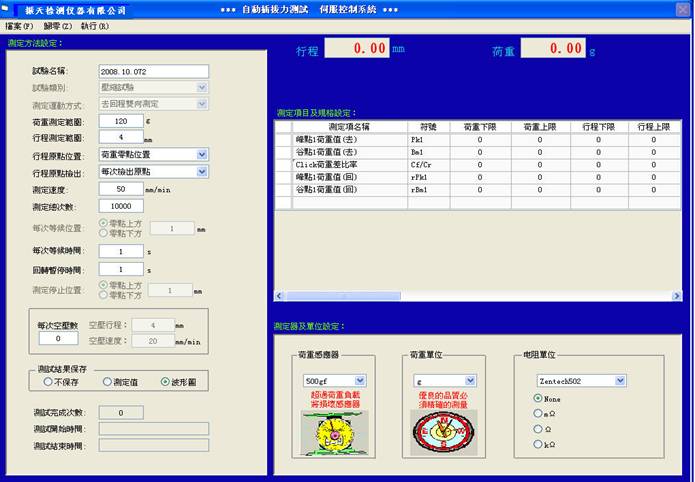

九、 操作软件使用说明(设定画面)：

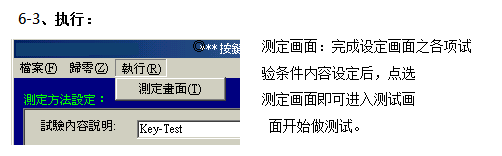

进入Winks荷重曲线试验软件后，会出现如下设定画面，兹就此部份列述于下：



6-1、档案：

     ◎开启档案：刚进入设定画面时，所有的

                 设定输入项都无法输入，必须

                 先开启一个档案。此时可开启

                 一个新档，重新设定各个设定

                 条件或开启一个旧档，继续未 完成之测试。

               ◎关闭档案：关闭目前正在使用中的档案。

               ◎默认值储存：储存目前开启中档案之各项测定条件设定内容。之后开

                 启的新档案，即是以此内容设定为默认值。

               ◎系统说明：主要用来说明此系统的版本。

               ◎结束：结束Winksa插拔力试验软件，返回Windows桌面。

6-2、归零：



 ◎荷重值归零：点选此功能，可将目前荷重值归零。

 ◎行程值归零：点选此功能，可将目前行程值归零



 ◎荷重值归零：点选此功能，可将目前荷重值归零。

 ◎行程值归零：点选此功能，可将目前行程值归零

 6-4、测定方法设定：

       ◎试验内容说明：可输入一个字符串，做为此试验档案的批注说明。

       ◎测定力量种类：

           ＃压缩力：压缩方向的试验。例如：压簧、按键、开关试验等。

           ＃压缩力＆拉伸力：先执行压缩方向再执行拉伸方向的试验。例

                     如：连接器之插拔力试验等。



      ◎测定走行方向：

           ＃压去程：试验过程中，只纪录去程单一方向之测试数据。

           ＃压去程＋回程：试验过程中，纪录去程及回程两个方向之测试数

                     据。

      ◎荷重测定范围：测试荷重范围设定，当荷重到达设定值时机台便会自 动回程。此回程条件可和行程测定范围搭配使用，

           亦即当其 中一项条件符合时，机台便会自动回程。



      ◎行程测定范围：移动行程范围设定，当行程到达设定值时机台便会自 动回程。此回程条件可和荷重测定范围搭配使用，

           亦即当其中一项条件符合时，机台便会自动回程。。



  ◎行程原点位置：

           ＃开始测定位置：以开始试验时的位置当做原点。做插拔力测试时应选择此种模式.

           ＃荷重零点位置：开始试验后，机台移动至接触到待测物，使得荷重元感测到某一力量值的位置当做原点。此一力量值可

                     由测定画面之「功能」选项内的参数值设定来设定其大小。



  ◎行程原点检出：



  ＃一次检出原点：同一档案多次试验时，只抓取第一次的测试原点

                     为基准，尔后的试验皆是依据此原点来动作。此方式适

                     用于寿命试验，其目的是为了看出产品结构的衰减变化

                     情形。做插拔力测试时应选择此种模式.



  ＃每次检出原点：同一档案多次试验时，每一次的试验都会重新抓

                     取新的测试原点。此方式适用于每次试验皆须更换产品

                     或测试位置，所以必需每次抓取新的原点当基准。

       ◎测定速度：试验时机台移动之速度。速度范围可从0 mm/min～

                 200 mm/min。

       ◎测定总次数：即设定所要试验的总次数。在连续测试的状态下，当次

                 数到达时，机台便会自动停止。
