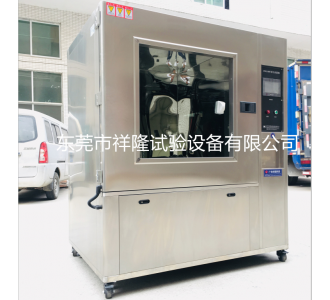

触摸屏砂尘试验箱
一、砂尘试验箱 (产品技术资料)
沙尘试验箱学名为“砂尘试验箱”，模拟自然界风沙气候对产品的破坏性，适用于检测产品的外壳密封性能，主要用于外壳防护等级标准中规定的IP5X和IP6X两个等级的试验。设备有载灰尘垂直循环的气流，试验用灰尘可以循环使用 ，整个风道采用进口高级不锈钢板制作，风道底部与锥形料斗接口连接，风机进出风口直接与风道连接，再在适当的位置上将工作室顶部扩散口接入工作室体，形成“O”型闭式垂直吹尘循环系统，使气流能顺畅地流动，最大限度的使尘土分散均匀。采用单台大功率低噪音离心风机，根据试验需要用变频调速器来调节风速。
防尘试验箱是依照GB4208-93(等效采用IEC60529-2001)《外壳防护等级(IP代码)》设计制造,适用于电气産品进行第一位特征数位爲5和6(IPX5和IPX6)的砂尘试验.
本试验箱能够提供非层流状的载尘垂直循环气流,可定时控制;同时配置对被试産品外壳内进行抽气的真空泵,并可调节抽气量和压差;另外,箱内配置气流温度控制装置,以保证试验在标准要求的环境条件下进行.
砂尘试验箱工作原理
由风机推动一定浓度的沙尘以一定的流速吹过试验样品表面，测试这些试验样暴露于干砂或充满尘土的大气作用下防御尘埃微粒渗透效应的能力、防御砂砾的磨蚀或阻塞效应的能力及能否储存和运行的能力。
砂尘试验箱测试对象
1.手机、电工产品等产品在砂尘环境中的密封性。
2.汽车、摩托车零部件、密封件等在砂尘环境中的使用、贮存、运输中的密封性能。
砂尘试验箱基本设计原理
设计一锥形漏斗，底部有粉尘收集口和抽尘口，在抽尘口处安装高压涡轮循环风机，将抽起来的粉尘送到内箱顶部，粉尘再由顶部垂直自然向下吹尘，当粉尘落在漏斗的侧壁上，再通过震动装置将粉尘回收到吸尘口，从而开始循环周而复始。
砂尘试验箱材质
1、内箱材质：sus304不锈钢板
2、外箱材质：不锈钢或A3板喷塑粉
3、箱门上带有大型观察窗
4、独特的风道设计，保证箱体产生非层状的垂直循环气流
砂尘箱控制系统及技术参数
1、PLC及触摸屏智能控制系统
2、PT100测试传感器
3、安全保护装置
4、仪表超温保护功能
5、电源缺相保护
6、漏电断路保护器
7、电源：AC 220 V 50Hz
8、门：钢化玻璃门
9、真空泵 60-600L/H
10、调压阀，吸嘴，调压三件套
11、控制器：采用可编程控制器（此控制器具备下述多种任意设定控制功能）
12、吹尘时间（停、吹）h/m/s 可调
13、循环周期：任意可调
14、预设试验时间:0s～999h99m99s 任意可调
15、通电：断—通—断
16、金属筛网尺寸：标称线径50um，线间标称间距75um
17、吹风机：全塑离心风机
18、内箱尺寸（宽深高）：600*600*600mm、800×800×800mm、1000*1000*1000mm可选
19、外箱尺寸（宽深高）：按实际尺寸
20、箱内、管道内灰尘浓度：2Kg/m3
21、气流速度：不大于2m/s
22、滑石粉用量：2kg/ m3
23、配送滑石粉5KG）
