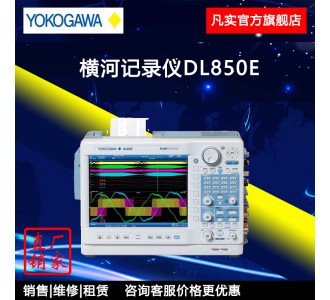

日本横河示波记录仪DL850E横河记录仪横河示波记录仪横河
横河测试测量实时测量与谐波分析大量信号，加快开发与故障查找速度。波形记录仪DL850E可以捕捉与分析瞬态事件，显示长达200天的趋势波形。通过插拔模块，可以灵活组合电信号与物理信号（传感器信号，如CAN、LIN和串行总线）的测量，还能实现实时功率分析运算的触发。
DL850E具备以下主要功能:
功能强大的便携式数采记录仪
可测量与谐波分析机电系统的动态行为
灵活的模块化输入(电压、电流、传感器信号和CAN/LIN总线)
功率运算的趋势与触发(选件)
适用于DL850E系列示波记录仪及高速数据采集仪SL1000的新频率模块701281现已发布。新的701281将代替原来的型号701280，以达到有害物质限制指令(RoHS)的相关要求。 与701280相比，部分性能有所改进：
项目 新模块701281 原模块701280
数据更新率 1MHz(1μs) 25kHz(40μs)
最小测量分辨率 625ps 50ns
测量范围（频率） 0.01Hz - 500kHz 0.01Hz - 200kHz
发布日期：2014年6月17日
内置信号调理的灵活输入
提供多达17种插拔模块。通过多种参数的同步测量，可广泛对应各种测量。
电压/电流
传感器输出
温度、振动/加速度、应变、频率
逻辑信号、CAN/LIN监视
实时测量与谐波分析大量信号加快开发与故障查找速度
DL850E应用优势 DL850E功能支持
即使在最恶劣的环境下，也可以精确测量快速开关信号。 输入通道间相互绝缘、屏蔽，可确保高分辨率、采样率和精度。
可同时测量各种不同的电信号和物理信号。 提供多达17种插拔模块。
为耐久性测试提供值得信赖的平台。 可连续记录200天，测量结果保存至内部硬盘。
在长时间测量中，通过捕捉瞬态信号可以缩短故障查找时间。 强大的触发功能可与双捕获、历史存储等特色功能搭配使用。
功率运算功能可实时评价动态行为。 全新的功率运算功能，如有功功率、功率因数、积分功率和谐波等，显示趋势波形。
不同远程地点的同步测量数据。 GPS或IRIG时间同步。
可显示并将大量波形记录仪数据实时、连续记录到硬盘中
10.4-inch LCD XGA (1024 x 768)
大型高清液晶显示器支持多通道高分辨率显示。
旋转飞梭
可以轻松设置大动态范围参数。
分析
屏幕上将弹出用于实时分析的专用设置菜单。
4方向光标键
通过屏幕上的弹出菜单和4方向光标键，可以输入并设置多个参数。
主画面
记录20天 (2 天/div)
专用垂直轴旋钮和缩放旋钮
可以直接旋转到各个项目，使设置更快、更轻松。
一键保存
事先选择要保存的数据或图像格式，按该键即可一次性完成保存工作。
ALL CH 键
可以轻松地用列表显示并编辑各种通道设置。
选择面板语言
面板有8种语言可供选择。
旋转飞梭
可以轻松设置大动态范围参数
大容量存储空间(2GPts)支持长时间测量和快速双波形缩放；－ 2GPts内存(/M2选件) —
标配存储空间为250MPts，可以扩展至1GPts或2GPts。 大容量存储不但支持长时间测量，还支持以下测量。
如果内存处理效率和显示引擎速度较慢，长存储效率不会很高。横河 DL850E GIGAZoom 2引擎比以往速度更快，可以瞬间缩放显示2个波形。
耐久性测试或验证性测试的长期连续数据记录， 标配采集软件界面直观、友好。通过Free-run模式可以将数据连续记录到PC硬盘(HDD)中，记录时间和文件大小没有限制。
设置向导使操作更简便
设置向导将自动识别连接到电脑的DL850E及其安装的模块。只需点击“开始”按钮便可马上开始测量，免去了复杂的设置。5屏设置向导画面可以让您轻松完成系统配置、测量、保存和显示的详细设置。并且，可以随时随地保存和回调您的设置。
实时波形显示
在触发测量期间，某段放大的波形与整个波形可以同时显示。即使在记录过程中，也可以使用显示保持功能回顾历史数据。
