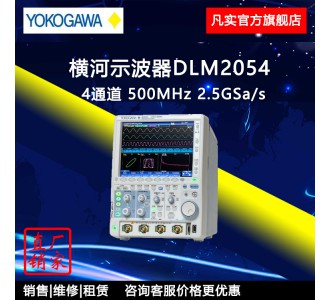

DLM2000是台式数字信号示波器，可用于设计和调试电子器件。它采用人体工程学设计，使用方便，并且包含了很多功能。其带宽为200至500MHz，存储器为12.5到125MP，确保总有一款DLM2000能满足您的应用和预算。使用DLM2000行业领先的DLMmicrositeimagewebspace“灵活MSO输入”，您可以选择通道4作为模拟输入，或用它采集8位逻辑信号。现代电子器件包含模拟和数字电路，而使用DLM2000灵活的MSO输入，您可对两者进行测量，包括混合信号触发以及并行或串行总线的解码。

灵活的输入和性能

操作简便&易于观测

操作简便。直立式机身加上大屏幕使得查看显示非常方便。

我们提供大尺寸的LCD屏幕(8.4英吋)让您拥有更好的视野。还有直立式机身设计节省了桌面或工作台的空间。它是一款设计紧凑、操作简便、易于观测的“个人示波器”。

DLM2000特点17DLM2000特点23

4个或更多通道上的信号观测...

灵活的MSO输入

捕捉模拟和逻辑混合信号DLM2000图1

4个通道远远不能满足数字控制电路的测试需求。DLM2000系列将通道4的模拟输入转换为8位逻辑输入，因此可用作3个模拟输入通道加8位逻辑输入信号的MSO(混合信号示波器)。

3通道模拟+8位逻辑

通过使用逻辑通道最多可测量11个通道信号

使用逻辑输入，最多可同时观测11个通道信号，包含3个模拟通道加上8位逻辑信号。使用逻辑输入不仅能够观测数据和控制信号，或用作触发源，还可以用于分析I2C和SPI串行总线。

DLM2000图9 使用ScopeCORE的快速数据处理

使用我们享有专利的ScopeCORE快速数据处理IC，即使有11个输入信号也可实现实时显示。

DLM2000图3

DLM2000系列产品线

项目 型号 DLM2022

710105 DLM2032

710115 DLM2052

710125 DLM2024

710110 DLM2034

710120 DLM2054

710130

模拟输入通道 2 4*

逻辑输入

-

8位

最高采样速率

2.5GS/s(交错模式开启)

频率特性

200MHz

350MHz

500MHz

200MHz

350MHz

500MHz

最大记录长度

62.5M点(单个测量,存储长度：/M1S,交错模式开启)

125M点(单个测量，存储长度：/M2，交错模式开启)

*或者当使用逻辑输入时，为3个通道

先进的波形记录仪采集引擎

具有大容量内存和历史记录功能，不会错过一个历史波形。多种触发功能，能可靠地捕捉需要的波形。

大容量(125M点)内存支持长时间测量

对于单次触发模式中的2通道测量，可以添加/M2内存扩展选项，为您最多提供125M点的大容量内存。10,000Hz的信号频率可保存5,000秒。即使是1.25GS/s的采样速率，也可捕捉到0.1秒的波形。

连续测量

单次测量

2通道、4通道相同 使用4通道(对于DLM20x2，使用2通道) 使用2通道(对于DLM20x2，使用1通道)

标准

1.25M点 6.25M点

12.5M点

/M1、/M1S内存选件

6.25M点

25M点

62.5M点

/M2内存选件

12.5M点

62.5M点

125M点

提示：/M1、/M2内存扩展选件只适用于4通道机型。/M1S选件只适用于2通道机型。

历史存储功能-通过波形回放功能，不会丢失异常波形。

使用DLM2000系列，在采集存储器中最多可保存20,000屏之前捕捉的波形。使用DLM2000历史1历史存储功能，可以在屏幕上显示单屏或全部历史波形数据。可对历史波形执行光标测量、计算和其它操作。使用历史功能，可分析很少出现的异常信号。

DLM2000图4

历史搜索功能

可在20,000屏历史波形中搜索满足某种条件的波形。可对找到的波形执行光标测量和其它分析。

重放功能

使用旋钮可按顺序显示波形，每次一个波形。使用重放功能，可自动回放、暂停、快进和倒放历史波形。

捕捉模拟/数字组合波形的触发功能

DLM2000系列提供多种方便配置的、结合模拟和逻辑输入的触发功能，比如边沿触发、增强触发和B触发功能。

DLM2000触发功能71

DLM2000触发功能81

触发功能示例

A-B(n)触发：

在信号B的第7个边沿触发。该触发功能被广泛应用于事件偏移测试，比如非标准图像信号的垂直/水平周期或电机参考位置脉冲和驱动脉冲。 DLM2000触发功能2

串行码型触发(用户定义)：

在任意设置码型上触发，最多128位。对于检测ID/数据和专用通信格式的其它部分信息，非常有效。

DLM2000触发功能3

双总线触发：

CAN和LIN总线组合触发。I2C+SPI总线触发，还可用其它组合触发。

LIN或CAN总线信号满足触发条件是发生。

DLM2000触发功能4
