箱式淋雨试验箱用途：
该产品主要适用于通讯产品、汽车零部件（如后视镜、汽车音响、汽车电子、汽车照明、汽车灯具、摩托车照明）、户外照明及信号装置等产品做防水性能测试及IPX1234防水等级测试。
结构：

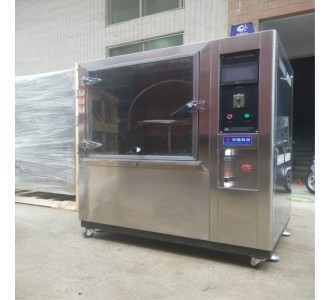

该产品外箱及内箱采用SUS304镜面不锈钢板制作而成，水箱采用SUS304不锈钢板制作，具有低不位和水满指示，喷水管采用无缝不锈钢管制作，转台采用不锈钢制作，喷头可拆卸并配有堵头，方便客户根据标准要求的喷孔数量随时更换，试验箱箱门为单开门。左开，带有大型观察窗，并配有雨刮刷
适用标准
本试验箱主要用于电子电工产品考核外壳和密封件在水试验后或在试验期间能否保证设备和元件良好的工作性能.符合IEC60529:2001、GB4208-2008《外壳防护等级(IP 代码)及 GB7000.1灯具 第一部分：一般要求与试验
设备组成
该试验系统主要由控制系统、滴水装置、摆管装置、升降装置、样品转盘系统组成。
|
型号 |
ZT-IP1234-800 |
ZT-IPX 1234-1000 |
|
流量控制 |
玻璃流量计
|
|
|
控制方式及配置 |
触摸屏（威纶）+PLC+步进驱动系统+玻璃转子流量计
|
|
|
内箱尺寸 |
800×800×800mm |
1000×1000×1000mm |
|
摆管半径 |
300mm |
400mm |
|
IPX1/2滴水淋雨 |
滴水槽尺寸：600×600×50；(长×宽×高mm) 降水量：1～5mm／min；(±0.5mm，可调) 滴水面积：0.8平方米 滴水孔径：Φ0.4mm；滴水孔间距：20×20mm 试验台：400×500mm（L×W） 试验台转速：17r/min（或可调） 试验台转盘高度可调 滴水槽高度：(不可调) 供水压力：≥0.01Mpa 转台马达：步进马达，满足IPX2每隔2.5min转90° 另配R200摆管及避空转台（非打孔转台）用于IPX34测试 |
|
|
IPX3/4 摆管淋雨 |
摆管摆幅 ：0~±180°（理论值）可调 喷水孔径：0.4mm或0.8mm 喷嘴流量：0.07L/min 试样转盘：1~17 /min 喷淋时间:0~9999min可调 控制系统：PLC编程控制系统，触摸屏中文界面+PLC |
|
2.3、工作原理

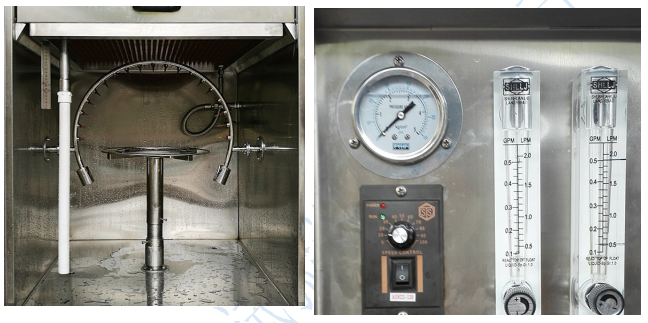

1、喷水工作原理：由水泵在试验箱体里的水箱中抽水，水箱→水泵→球阀→过滤器→调压阀→流量计→|→箱体内摆管（水压表）→喷头→试验样品→水箱
2、摆管传动工作原理：传动电机→减速机→转盘→连杆→齿条→齿轮→连接轴→摆管。摆管角度可通过减速机上的转盘来调节。
2.4. 安全保护系统:
1、自我保护,三项电压欠相，相序保护，防止水泵倒转。
2、时间累积器，防止试验意外中断，得知中断时间
3、电机过载保护装置
4、设备过流保护装置
5、附有无熔丝保护开关
6、超温、低水位时,机器警示灯指示,自动停机,故障未排除时,无法开机
7、水压过载保护开关
8、泵浦过载保护开关
9、马达加装过电流保护器
10、警报蜂鸣器
11、故障点中文指示画面
2.5.电源与环境要求:
1、电 源: 220V 50Hz
2、机器周围环境温度维持在+5~+35℃之间。
3、必须有水源（普通自来水）提供，且有排水管道。
2.6技术资料
1、 操作使用说明书及仪表使用说明书。
2、 保修卡、合格证。
