SKF激光对中仪配件的详细介绍

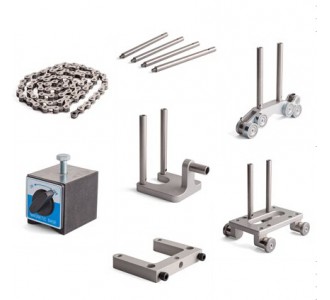

轴对中仪配件
SKF 轴对中仪 TKSA 系列是一系列**的工具，适用于许多对中工作。 以下配件用于进一步扩展其可用性，并使其应用于更加广泛的对中工作中。
延长链
延长链可连接到提供的安装链上，以增加其长度。 更长的链条能对更大的轴或联轴器直径进行对中。 如果一套延长链不够用的话，可以结合两套使用，或使用磁性 V 型支架。
| 订货型号 | 内容和描述 |
| TKSA 11-EXTCH | 2 × 480 mm（18.9 in.）延长链 用于轴径为 320 mm (12.6 in.)的轴 |
| TKSA 41-EXTCH | 2 × 500 mm（19.7 in.）延长链 用于轴径为 300 mm (11.8 in.)的轴 |
| TKSA 51-EXTCH | 2 × 1 m（3.3 ft）延长链 用于轴径为 450 mm (17.7 in.)的轴 |
| TKSA 60/80-EXTCHAIN | 2 × 500 mm（19.7 in.）延长链 用于轴径为 300 mm (11.8 in.)的轴 |
备注： 图片用于说明产品用途，因产品而异。
支撑杆
其它支撑杆可连接至提供的支撑架，使支撑架更长。 在大联轴器直径的应用中，这样延长的支撑架十分有用，其测量头的激光光线可以检查联轴器。
| 订货型号 | 内容和描述 |
| TKSA ROD90 | 4 × 90 mm（3.5 in.）螺纹延长杆 |
| TKSA ROD150 | 4 × 150 mm (5.9 in.) 螺纹杆长杆 |
| TKSA 51-ROD80 | 4 × 80 mm (3.1 in.) 螺纹杆长杆 |
| TKSA 51-ROD120 | 4 × 120 mm (4.7 in.) 螺纹杆长杆 |
备注： 图片用于说明产品用途，因产品而异。
磁性 V 型支架
磁性 V 型支架是安装在轴或联轴器上，具有强力磁性。 其用于当链条无法使用时，在轴滚道或联轴器的一侧安装测量单元。 磁性支架可能不能稳定地安装在小型轴上。
| 订货型号 | 内容和描述 |
| TKSA MAGVBK | 2 × 磁性 V 型支架，不提供 支撑杆或链条 |
| TKSA 51-VBK | 1 × 标准 V 型支架，提供 2x 80 mm (3.2 in) 螺纹长杆, 1x 480 mm (18.9 in.) 标准链条 和 4 × 磁铁 |
备注： 图片用于说明产品用途，因产品而异。
主轴支架
主轴支架用于在例如车床主轴上安装测量单元。
| 订货型号 | 内容和描述 |
| TKSA 51-SPDBK | 1 × 主轴支架， 提供 2 × 80 mm（3.2 in.）的螺纹长杆 |
备注： 图片用于说明产品用途，因产品而异。
滑动支架
滑动支架可用于对非旋转型轴的对中。 该滑动支架拥有可在轴上滑动的轮子。
| 订货型号 | 内容和描述 |
| TKSA 51-SLDBK | 1 × 可调节滑动支架， 可用于轴直径>30 mm （1.2 in.） 或孔直径 >120 mm （4.7 in.）的应用, 不提供长杆 |
| TKSA SLDBK | 2 × 装配有 标准 V 型支架 (TKSA VBK)的轮子, 不提供 V 型支架 |
备注： 图片用于说明产品用途，因产品而异。
偏移支架
偏移支架可解决由于对中空间过于狭小，导致测量头无法安装在原始支架上的问题。 偏移支架安装在安装支架的长杆上，使测量头的偏移平行于轴，从而增加可用空间。
| 订货型号 | 内容和描述 |
| TKSA EXT50 | 2 × 50 mm (2 in.) 的偏移支架 与标准 (TKSA VBK) 、磁性 V 型支架(TKSA MAGVBK) 和磁性底座 (TKSA MAGbase)兼容 |
| TKSA EXT100 | 2 × 100 mm (3.9 in.) 的偏移支架 与标准 (TKSA VBK) 、磁性 V 型支架(TKSA MAGVBK) 和磁性底座 (TKSA MAGbase)兼容 |
| TKSA 51-EXT50 | 1 × 50 mm (2 in.)的偏移支架 ，提供 2 × 80 mm (3.2 in.)的长杆 |
备注： 图片用于说明产品用途，因产品而异。
磁性底座
测量单元可直接安装在配有磁性底座的大直径轴上。 与多倍的延长链相比，使用大轴径上的磁性底座更为便捷。
| 订货型号 | 内容和描述 |
| TKSA MAGbase | 2 × 磁性底座 注意事项： 如需要选用(TKSA EXT50 or TKSA EXT100) 型偏移支架， 需要单独订购。 |
备注： 图片用于说明产品用途，因产品而异。
