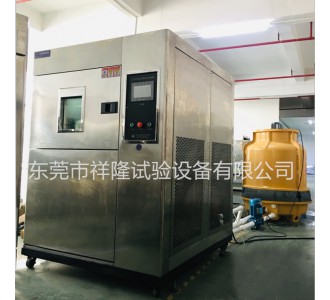

一、水冷式冷热冲击试验箱
冷热冲击试验机是金属、塑料、橡胶、电子等材料行业必备的测试设备， 用于测试材料结构或复合材料，在瞬间下经极高温及极低温的连续环境下所能忍受的程度，得以在最短时间内检测试样因热胀冷缩所引起的化学变化或物理伤害。
二、满足标准
1、 GB-2423.1-89（IEC68-2-1）试验A：低温试验方法。
2、 GB-2423.2-89（IEC68-2-2）试验B：高温试验方法。
3、 GJB360.8-87（MIL-STD-202F）高温寿命试验。
4、 GBJ150.3(MIL-STD-810D)高温试验方法。
GJB150.4(MIL-STD-810D)低温试验方法。
2.1 性能结构：
产品型号： ZT-XY-80
2.2 技术规格
A、高温室： 200 ℃
1.预热温度范围：+35℃～+200℃
2.升温速率：+35℃～+200℃约30分钟
B、低温室：-60 ℃
1.预冷范围：-60℃～35℃
2.降温速率： 35℃～-60℃约70分钟
C、工作室温度范围：-40~150 ℃
1.温度偏差：±2℃
2.温度范围：-40℃～+150℃
3.温度恢复时间：约5分钟, 转换时间≤10S
注：以上性能指标是在室温为+25℃，无试样条件下测得的数值。
2.3产品结构
A、机器结构与材质：
1、 内箱尺寸（测试区）：400×500×400(mm)；
2、 外箱尺寸（体积W*H*D）：约1400×1800×1400(mm) (实际外尺寸以实物为准)
3、结构：高温区、低温区、测试区；
4、内箱材质：SUS304耐热耐寒不锈钢板。
5、外箱材质：A3板喷漆或不锈钢
B、机械结购：
1、本系统符合冷热循环之可靠度试验规格(CNS,MIL,IEC等标准)；
2、测试样品置于样品架,高精度气动系统驱动蓄热区或蓄冷区之阀门,引导气流循环,以达冷热温测试之均匀；
3、采用特殊设计,节省空间且操作高度适中,维修保养容易；
4、保温层采用耐高温聚氨酯泡沫和隔热高密度纤维棉,并使用新设计之K型防汗导管系统；
C、冷冻系统与温度控制
1、配有自动及手动除霜回路；
2、镍铬合金电加热器；
3、内螺旋式K-TYPE冷媒铜管；
4、原装进口省电型高效率压缩机(采用法国泰康压缩机)；
5、斜率式FIN—TUBE蒸发器；
6、原装进口电磁阀、干燥过滤器、毛细管等冷冻元件；
7、采用水冷式冷凝器；
8、冷媒使用高稳定性之R502环保冷媒；
9、制冷系统采用双级压缩机,快速,稳定。
10、蓄热区、蓄冷区采用多翼式循环风扇,强制风量对流,提高均匀温度效果。
11、冷热区与测试区皆采用PID+SSR微电脑控温，自动演算达高控制精度。
D、送风循环系统及排水系统
1、进口马达加不锈钢长轴心连接多翼离心式循环风扇；
2、FLOW THROW送风方式,水平扩散垂直热交换弧形循环；
制冷系统及压缩机
为了保证试验箱降温速率和 低温度的要求，本试验箱采用一套进口半封闭压缩机所组成的二元复叠式水冷制冷系统（需在室外安装每小时冷却水量为10吨的循环冷却水塔，由用户提供）。复叠式制冷系统包含一个高温制热循环和一个低温制冷循环，其连接容器为蒸发冷凝器，蒸发冷凝器是也到能量传递的作用，将工作室内热能通过两级制冷系统传递出去，实现降温的目的。制冷系统的设计应用能量调节技术，一种行之有效的处理方式既能保证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统的运行费用和故障率下降到较为经济的状态。
E、系统说明
1、系统可作自动循环冲击或手动选择性冲击；
2、温度感应器PT100传送信号至日本进口OYO触摸式可编程控制器。
3、可任意设定二区或三区冲击，正向或逆向启始；
4、内部动作程序由PLC与控制器连线控制，防止误操作。
5、故障时，配有自动停，回路及警示讯号；
6、单独设定高温或低温时，亦可作时间控制，最大时间可达999小时；
7、最大循环周期(CYCLE)可达999次。
F 控制器
1、韩国进口液晶触摸式可编程控制器。
2、触摸式高析度荧幕可任意设定固定条件程序条件，可中、英文画面切换，并可设定固化试验名称、序号等。
3、可设定时间范围0—999H59min。
4、可程式模式同时设定120组不同条件之程式，任一组程序中，可分1200段进行工作，可任意截取部分段数来执行循环，或作任意段、组的周期循环工作。每组程序内，最多可设定1200段不同之温度及时间（每段最大可设定999h59min）120组程式又可任意作串接，最大段数循环周期可达999次。
5、安全具有断电记忆装置，复电时可继续执行剩余之程式，并且可作机器预约执行启动及机器运转时间。
6、控制升、降温可作斜率控制、曲线控制，并且具有自行校正温度、湿度基准点之功能。具有PID自动演算之功能，可减少人为设定时所带来之便。
7、设置触摸式设定、安位直接显示、所有条件完全由微电脑自动锁定
8、报警在设定或运转中如发生错误时，会提供警示讯号
9、输出控制器具有记录讯号端口输出，可连接温湿度录仪
10、接口具备标准RS—232通讯界面，传输距离长，可连线PC作控制及记录。
关于风冷和水冷的选择
1、依设备大小判断
一般冲击温度-40~150℃的容量100L以内，测试产品不带负载的，基本上用风冷式，超出这个范围配水塔，用水冷式。
2、看场地
风冷式对于冷热冲击试验箱放置的场地有一定的温度要求，也就是需要所放置地配备空调使用；而水冷式的对使用场所温度没有要求，但需要配冷却水塔，那么就需要有安装水塔的地方。需在室外安装每小时冷却水量为10吨的循环冷却水塔，由用户提供！
2.4安全保护系统
1、附有无熔丝保护开关(带漏电保护)；
2、控制系统有相序保护与过欠电压电流保护；
3、超温保护开关；
4、冷冻压缩机过负载保护装置；
5、压缩机高低压保护开关；
6、各风扇马达与风路闸门马达皆附过载保护；
2.5产品使用条件
电源：三相AC380V，50HZ
2..6标准和规范
GJBB150.5-86
GB 2423.23 电工电子产品环境试验 试验Q：密封
GB 2423.10 电工电子产品环境试验 试验Fc和导则
GB 2423.3 电工电子产品环境试验 试验Ca：恒定湿热
GB 2423.4 电工电子产品环境试验 试验Db：交变湿热
