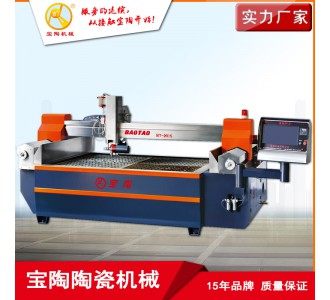

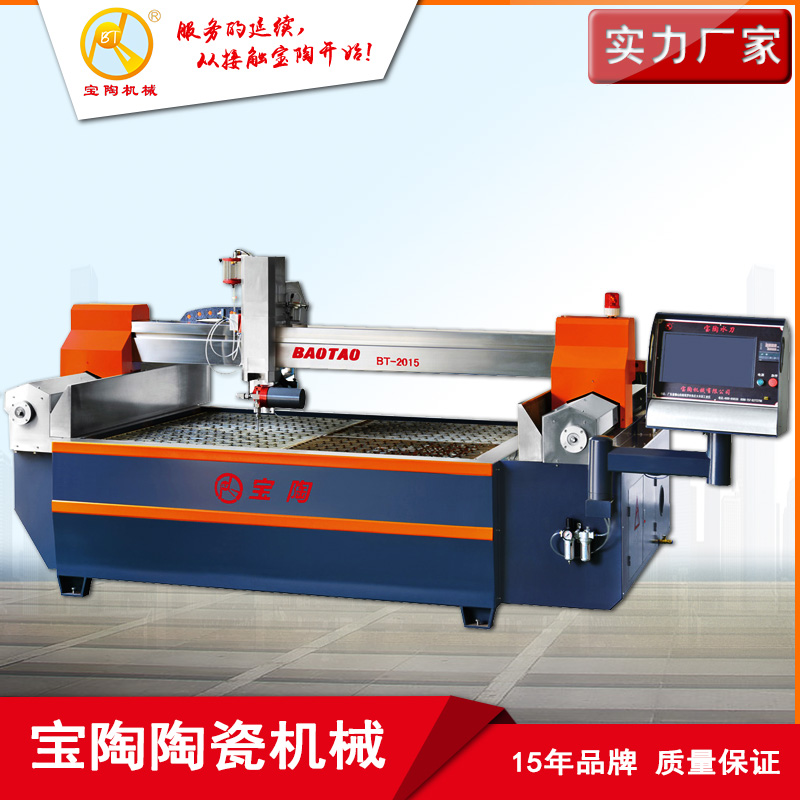

宝陶机械BT-2015 宝陶水刀 水刀切割 水刀拼花 2015型悬臂式智能五轴水刀切割机 数控水刀切割机

供应优质数控水刀/五轴水刀设备/陶机水刀设备/水刀拼花机

欢迎来电咨询采购报价。

联系电话：0757 8277 2798

公    司：佛山市宝陶机械设备有限公司

地    址：南海区罗村务庄大丰田工业区牛栏尾路二街三号

手    机：13802464279（雷先生）

         13802464250（董先生）

官    网：www.fsbaotao.com

邮    箱：2427584299@qq.com

一、五轴龙门式水刀切割机产品简介：

五轴龙门式水刀切割机做三轴不能做，解决四轴不能解决的，五轴水刀切割机配备自主研发的智能控制系统和高精度的万向摆动头，它以射流在工件底面的射出点为控制目标，对加工路径进行规划和优化，大大提高了水刀的切割效率，并且有效补偿了水刀切割固有的形状误差。也是传统拼花工艺中免打磨水刀切割机的高级版。

二、五轴水刀切割机工作原理：

是通过原有的三轴平台基础上再增加两个旋转轴，即回转轴和偏摆轴，可以让切割刀头任意摆动，并利用预先在数控系统中设置的斜度模型图案，以及对切割轨迹的实时计算，再根据被切割工件的材料与厚度进行修正，在切割的过程中不断地摆动切割刀头，全程完全智能系统控制，配合人机交互技术，完全具备三维连续插补的能力，可以真正实现三维动态切割，使用范围广泛，切割出来的工件可达到完美的无斜度状态。不仅可用于矫正切割斜度，还可用于切断面为一定斜度（如加工焊接件坡口）的工件加工，并具备加工圆锥体、圆锥齿轮及匀速旋转曲面的功能，拓展了水切割机的应用领域。

三、五轴水刀切割机独特优势：

1、五轴水刀切割机功能特性刀头任意方向角度倾斜切割，消除了切割面凹凸不平的现象（消除了面小底大的现象）。使需要的正面拼贴缝隙更小，不用打磨就可直接拼贴，减少了打磨环节，有效减少了生产成本，完善了环保问题。

2、采用AB轴式设计，实现了数控五轴（X,Y, Z, A, B）联动；

3、结构简洁而不简单，防水防砂更严密，电气布线巧妙；

4、相关零件由高精密加工中心加工，保证精度更高；

5、采用进口伺服电机、伺服驱动器，控制精度更高；

6、设计合理，受力均衡，有效提高五轴水刀的运行寿命和可靠性；

7、丝杠导轨采用不锈钢全封闭油泡式结构，减少维护成本，经久耐用；

8、五轴水刀可以实现切割刀头在±5度范围内任意角度的切割，在大理石、瓷砖等材料的加工过程中有着优越表现。当切割头控制在2-4度时，两块切割完成的工件拼接就可以达到上表面几乎没有缝隙，下表面成喇叭口的效果。这样就省去了手工二次打磨的工序，以达到提高工作效率，降低加工成本，改善环境，进而打造无尘拼花，提高拼花的质量，成就完美的艺术。同样在切割玻璃、金属材料等使用中效果显著，工作时，不再依靠减低切割速度来实现较为垂直的加工，在不改变加工速度的情况下，就可以达到理想的效果；

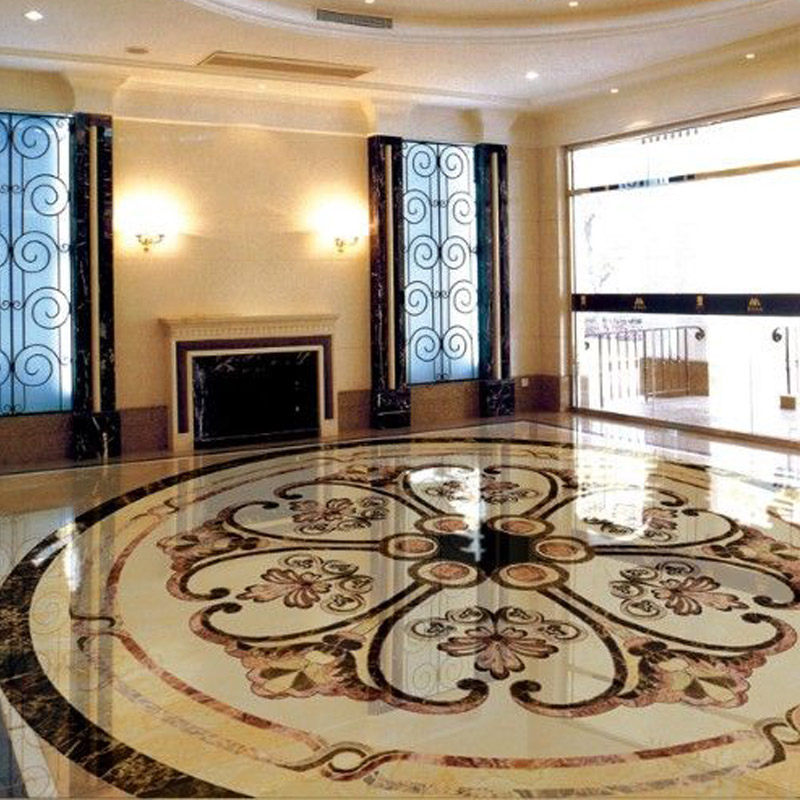

9、带角度切割，解决切割面下半部分凹凸不平影响拼装质量的问题，在石材拼花工艺中不用打磨就可以直接上胶水拼装，减少生产环节，降低劳动成本；

10、可加工比较复杂的产品，如圆弧板切割、圆柱板拼花；

11、切割速度快，转弯不停留，无圆点。
