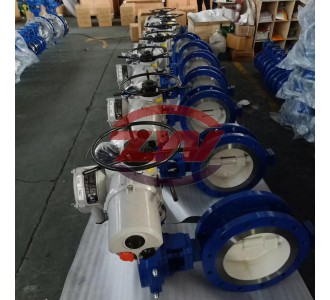

D943H-10C 硬密封蝶阀 法兰蝶阀 电动蝶阀概述:

硬密封蝶阀被广泛应用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业,可安装在温度≤425℃,介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用.
驱动形式有手柄、蜗轮、气动、液动、电动、电液联动等执行机构,可实现远距离控制和自动化操作.金属硬密封蝶阀系列产品,系长寿命、节能型蝶阀.其结构采用三维偏心原理设计,阀座采用硬软密封兼容的多层次金属结构,加工精湛,工艺先进.本产品由阀体、蝶板、多层次金属阀座、阀杆、传动机构等主要部件组成.因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上.
由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证.

D943H-10C 硬密封蝶阀 法兰蝶阀 电动蝶阀主要特点:
1、蝶板采用流线型结构,介质流阻系数小.
2、可以运送浆液类介质,并且在管道口积存液体最少.
3、具有很好的调节介质流量的能力.
4、结构简单,外形尺寸小,结构长度短,体积小,重量轻,阀体与阀轴之间采用无给油自动润滑复合轴承,适用于大口径的阀门.
5、阀体密封面采用堆焊D507合金钢,焊接性能好,不易腐蚀,在阀体上一次加工而成,位置角度通过工装夹具得到可靠保证.密封性能好,使用寿命长.
6、密封结构采用三偏心硬密封结构,即:径向偏心、轴向偏心、和角度偏心.使阀门在开启或关闭过程中无摩擦,保证了阀门开启关闭灵活,关闭时越关越紧,密封严密可靠,开阀时密封面迅速脱开,减小磨损,延长使用寿命.
7、蝶板密封圈采用多层次金属密封结构,密封可靠,使用寿命长,在蝶板上安装后能在阀体内部调整或更换.
8、传动速比大、操作力矩小、更于人工操作,灵活方便、节力省能.

D943H-10C 硬密封蝶阀 法兰蝶阀 电动蝶阀采用标准:
1.设计标准:
GB/T12238-1989
JB/T8527-2015
2.连接法兰标准:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
3.结构长度标准:
GB/T12221-1989
4.压力试验标准:
GB/T13927-1992
JB/T9092-1999

电动执行机构概述:
越来越多的工厂采用了自动化控制,人工操作被机械或自动化设备所替代,电动阀门应运而生.电动执行机构有远距离开关、调节管道流量之特点,能够精确的使阀门走到任何位置.

电动执行机构特点:
1.小型轻便,容易拆装及维修,并可在任意位置安装.
2.结构简单、紧凑,90度回转开启迅速.操作扭矩小,省力轻巧.
3.流量特性趋於直线,调节性能好.
4.能源取用方便,信号传输速度快,传输距离远,便于集中控制.
5.可远距离操控,灵敏度和精度较高.

电动执行机构根据不同控制和要求可选择下列电装:
开关型电装:只有开关阀门功能
调节型电装:可开关、调节管道流量
防爆型电装:适用于天然气、煤气管道等危险介质管道安装
精小型电装:重量轻,结构紧凑,功能齐全,缺点扭矩小,只适用于小口径蝶阀
